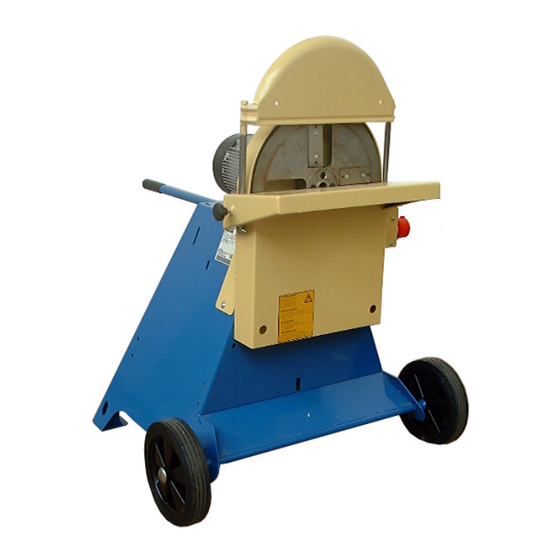

- Seite 1 Dokumentation Schälmaschine s 400 1533 0901 380-420V / 50 Hz 5,20 kW 9321 4032...
-
Seite 2: Inhaltsverzeichnis
Dokumentation Hersteller: Scheppach Maschinenfabrik GmbH & Co. KG Günzburger Straße 69 0-89335 Ichenhausen / BRD Verehrter Kunde, Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrer neuen Schälmaschine. HINWEIS: Der Hersteller dieses Gerätes haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden die an diesem Gerät, oder durch dieses Gerät entstehen bei:... -
Seite 3: Sicherheitshinweise
Dokumentation Algemeine Hinweise • Überprüfen Sie nach dem Auspacken alle Teile auf eventuelle Transportschäden. Bei Beanstandungen muß sofort der Zubringer verständigt werden. • Spätere Reklamationen werden nicht anerkannt. • Überprüfen Sie die Sendung auf Vollständigkeit. • Machen Sie sich vor dem Einsatz anhand der Bedienungsanweisung mit dem Gerät vertraut. •... -
Seite 4: Bestimmungsgemäße Verwendung
Dokumentation Bestimmungsgemäße Verwendung • Die Maschine ist ausschließlich mit dem angebotenen Werkzeug zum Bearbeiten von Holz konstruiert. • Die Maschine entspricht der gültigen EG Maschinenrichtlinie. • Die Maschine ist für einschichtigen Betrieb ausgelegt, Einschaltdauer S 6 - 40%. • Die Schälmaschine darf nur zum Schälen und Spitzen von Stangen eingestzt werden. Die Bearbeitung geschieht ausschließlich im abwärtsdrehenden Teil der Schälscheibe (rechte Seite). -
Seite 5: Technische Daten
Dokumentation Technische Daten s 400 Baumaße: Gesamtlänge Gesamtbreite Gesamthöhe 1100 Tischauflage 470 x 150 Schälscheiben Ø. max. mm Leerlaufdrehzahl - Motor 1/min. 1400 Anzahl der Messer Stück Gewicht 79,5 Antrieb: 1533 0901 Motor 380-420 / 50Hz Aufnahmeleistung P1 Abgabeleistung P2 Motordrehzahl 1/min. -
Seite 6: Elektrischer Anschluß
Dokumentation Elektrischer Anschluß • Die Maschine mit CEE-Stecker am Netz anschließen, Zuleitung muß mit 16 A abgesichert sein. • Am Betriebsschalter die Maschine einschalten, das Werkzeug läuft an. • Beim Ausschalten wird das Werkzeug innerhalb 10sec. abgebremst. Drehrichtungsänderung Der installierte Elektromotor ist betriebsfertig angeschlossen. Der Anschluß ent- spricht den einschlägigen VDE- und DIN-Bestimmungen. -
Seite 7: Schaltplan
Dokumentation Schaltplan 380-420V s 400 1530 0106 Inbetriebnahme • Beachten Sie vor der Inbetriebnahme die Sicherheitshinweise. • Sämtliche Schutz- und Hilfseinrichtungen müssen montiert sein. • Umrüst-, Einstell-, Meß- und Reinigungsarbeiten nur bei ausgeschaltetem Motor durchführen. Netzstecker ziehen und Stillstand des rotierenden Werkzeuges abwarten. -
Seite 8: Wartung
Dokumentation Wartung • Wartungs-, Instandsetzungs- und Reinigungsarbeiten sowie Funktionsstörungen nur bei ausgeschaltetem Antrieb (Netz- stecker ziehen) vornehmen. Messerwechsel Ersatzmesser 1Satz = 4 Stück; Artikel-Nr.: 1053 2000 • Die 4 Befestigungsschrauben (A) des Schälscheibenschut- zes lösen und den Schutz nach oben herausnehmen. •... -
Seite 9: Eg-Konformitätserklärung
Dokumentation EG-Konformitätserklärung Hiermit erklären wir, Scheppach Maschinenfabrik GmbH & Co. KG Günzburger Str. 69, D-89335 Ichenhausen Daß die nachfolgend bezeichnete Maschine aufgrund ihrer Konstruktion und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägige Bestimmungen nachstehender EG-Richtlinien entspricht. -
Seite 10: Ersatzteillisten
Dokumentation s 400 Scheppach Maschinenfabrik GmbH & Co. - D-89335 Ichenhausen - Telefon 08223/4002 0 - Telefax 08223/4002 20 e-mail: info@scheppach.com - Internet: www.scheppach.com - www.ixes.de Seite:10 9321 4032...
