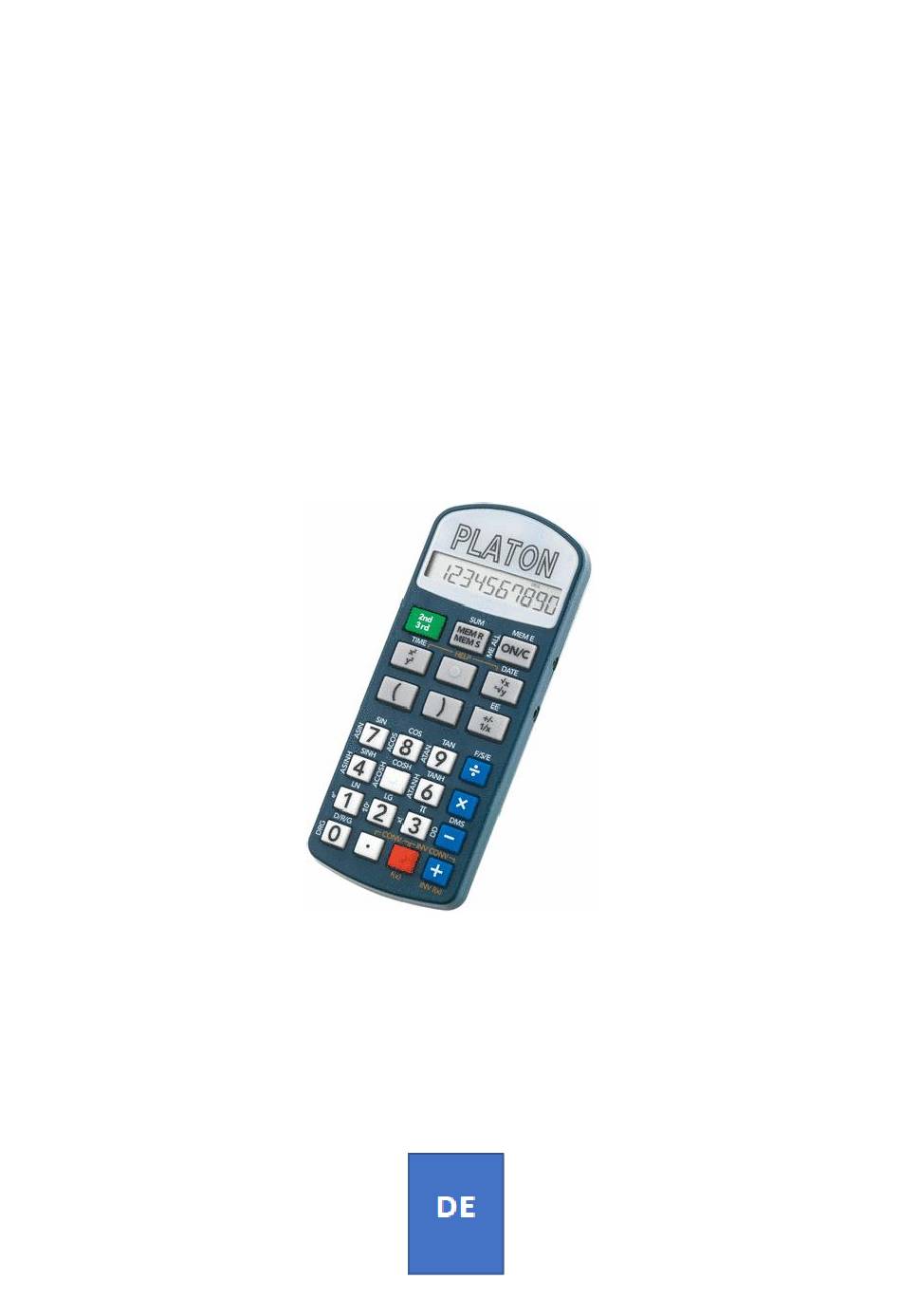

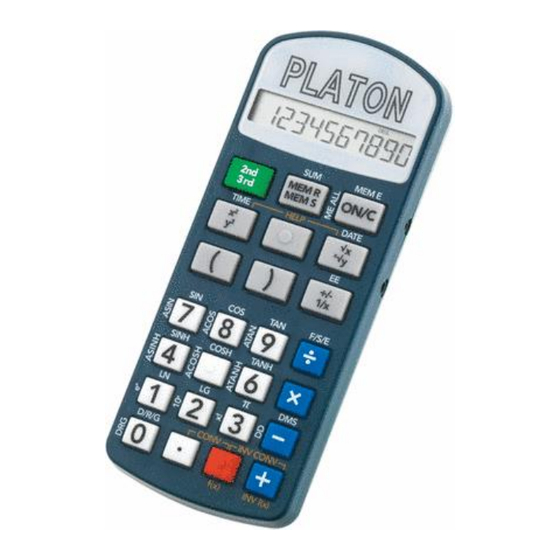

- Seite 1 Platon SPRECHENDER WISSENSCHAFTLICHER TASCHENRECHNER ____________________________________________________________ BEDIENUNGSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Einleitung 2. Gerätebeschreibung 3. Stromversorgung 4. Tastenbelegung 4.1. Blockgruppen 4.1.1. 3 x 3 Tastengruppe (von links nach rechts) 4.1.2. 4 x 4 Tastengruppe (von links nach rechts) 4.2. Grundfunktionen 4.2.1. Gerät ein- und ausschalten 4.2.2. Manueller Ausstieg aus dem Menü 4.2.3. - Seite 3 5.4. Umrechnungsfaktoren 5.4.1. Währungsumrechner 5.4.2. Umrechnungsfaktor eingeben 5.5. Finanzrechner 5.5.1. Zinseszinsen 5.5.2. Barwert 5.5.3. Annuitätenrechnung 5.5.4. Annuitäten Anfangskapital 5.6. Speicherfunktion 5.6.1. Abspeichern von Werten 5.6.2. Abrufen gespeicherter W erte 5.6.3. Werte zu Speicher aufsummieren 5.6.4. Löschen gespeicherter Werte 6. Statistikfunktionen 6.1.
-
Seite 4: Einleitung
1. EINLEITUNG Der Platon ist ein handlicher, sprechender Taschenrechner, der nicht nur alle Grundrechenarten, sondern auch noch viele wissen- schaftliche und weitere Funktionen in einem Gerät vereint. Warnhinweis: Platon darf nicht in Betrieb genommen werden, bevor Sie sich mit der Bedienungsanleitung ver- traut gemacht haben! ... -
Seite 5: Stromversorgung
3. STROMVERSORGUNG Batteriebetrieb Platon benötigt für den Batteriebetrieb 2 x 1,5V AAA Mikro - Batterien (aufladbare Batterien können ebenfalls verwendet wer- den). Um Batterien einzulegen, drehen Sie Platon um und legen Sie ihn so vor sich hin, dass die stärker abgerundete Seite nach rechts zeigt. -
Seite 6: Tastenbelegung
Warnhinweis: Wechseln Sie umgehend die Batterien, sobald Ihr Platon die Meldung „Batterie schwach“ ausgibt! 4. TASTENBELEGUNG Die Tasten lassen sich in 2 Gruppen einteilen: die untere und die obere Tastengruppe. Die untere Tastengruppe besteht aus 4 Rei- hen zu jeweils 4 quadratischen Tasten. Die obere Tastengruppe besteht aus 3 Reihen zu je-weils 3 größeren, rechteckigen Tasten. -
Seite 7: X 3 Tastengruppe (Von Links Nach Rechts)
einen langen Druck auf eine Taste einen Druck in Ebene 2 oder Ebene 3 auf eine Taste. Um in Ebene 2, 3 oder zurück zur Basisebene zu wechseln, ver- wenden Sie die Shift-Taste (linke Taste in der Reihe 1 im 3 x 3 Block). -
Seite 8: X 4 Tastengruppe (Von Links Nach Rechts)
4.1.2. 4 x 4 Tastengruppe (von links nach rechts) Ziffer 7 Reihe 1 Ebene 3 = Arkus Sinus Ebene 2 = Sinus Linke Taste Ziffer 8 Reihe 1 Ebene 3 = Arkus Kosinus Ebene 2 = Kosinus Spalte 2 Ziffer 9 Reihe 1 Ebene 3 = Arkus Tangens Ebene 2 = Tangens... -
Seite 9: Grundfunktionen
Ziffer 0 Reihe 4 Ebene 3 = Umrechnung Linke Taste Gradmaß Ebene 2 = Auswahl Gradmaß Kurz = Komma Reihe 4 Spalte 2 Ebene 2 = Anzahl Dezimalstellen Reihe 4 Ist Gleich Spalte 3 Reihe 4 Plus rechte Taste 4.2. Grundfunktionen 4.2.1. -
Seite 10: Tastensperre
Stromversorgung zurückgesetzt werden. 4.2.6. Datum und Uhrzeit Der Platon hat eine eingebaute Uhr. Um die aktuelle Uhrzeit zu hö- ren, drücken Sie bitte die Potenzieren-Taste in Ebene 2 (im 3 x 3 Block in Reihe 1 links oben und danach die linke Taste in Reihe 2), für das aktuelle Datum drücken Sie die Wurzeltaste in Ebene 2 (im... -
Seite 11: Wiederholfunktion
Worten erklärt. Durch wiederholtes Drü- cken können Sie den Hilfemodus wieder verlassen. 5. RECHENVORGÄNGE Mit Platon können Sie alle Grundrechenarten ausführen und haben neben der Möglichkeit der Prozentrechnung, des Wurzelziehens und des Quadrierens auch noch Winkelfunktionen, Logarithmen (natürlicher und dekadischer Logarithmus) und hyperbolische... -
Seite 12: Erweiterte Rechenarten
Block, Reihe 4, zweite Taste von rechts). Die Ist-Gleich- Taste ist mit einem taktilen Balken an der unteren Kante markiert. 5.2. Erweiterte Rechenarten Zu den erweiterten Rechenfunktionen des Platon gehören die Pro- zentrechnung, das Wurzelziehen und das Potenzieren. 5.2.1. Prozentrechnen Beim Prozentrechnen gibt es unterschiedliche Ansätze:... -
Seite 13: Drücken Sie Die Zifferntaste 2, Dann Lang Die Quadrat-Taste
Beispiel: Um 2 hoch 3 zu berechnen: Drücken Sie die Zifferntaste 2, dann lang die Quadrat-Taste (3 x 3 Block, Reihe 2, linke Taste); Geben Sie nun den Exponenten 3 mit entsprechender Zif- ferntaste ein und schließen mit „Ist Gleich“ ab; ... -
Seite 14: Reziprok (Kehrwert)
Mit einem kurzen Druck auf die Vorzeichenwechsel-Taste (3 x 3 Block, Reihe 3, rechts) negieren Sie die eingegebene Zahl. 5.3. Wissenschaftliche Funktionen Platon stellt Ihnen als wissenschaftliche Funktionen Winkelfunktio- nen, Logarithmen und hyperbolische Funktionen, sowie deren Um- kehrfunktionen zur Verfügung. Die wissenschaftlichen Funktionen wählen Sie mit den Zifferntasten im 4 x 4 Block in Ebene 2 oder... -
Seite 15: Abkürzungen Der Wissenschaftlichen Funktionen Sind Ober
Nach Drücken der Ist-Gleich-Taste erhalten Sie das Ergebnis „1“. Abkürzungen der wissenschaftlichen Funktionen sind ober- halb der Tasten auf das Gehäuse des Platon aufgedruckt, wo- bei Funktionen die in Ebene 3 aufgerufen werden, seitlich links gedruckt sind. Für blinde und sehschwache Personen folgt eine Auflistung der Funktionen mit der jeweiligen Tastenbelegung. -
Seite 16: 5: Arkus Kosinus
5.3.5. Arkus Kosinus Ebene 3, Reihe 1, Spalte 2 im 4 x 4 Block bzw. Zifferntaste 8 in Ebene 3. 5.3.6. Arkus Tangens Ebene 3, Reihe 1, Spalte 3 im 4 x 4 Block bzw. Zifferntaste 9 in Ebene 3. 5.3.7. -
Seite 17: Area Tangens Hyperbolicus
5.3.12. Area Tangens Hyperbolicus Ebene 3, Reihe 2, Spalte 3 im 4 x 4 Block bzw. Zifferntaste 6 in Ebene 3. 5.3.13. Natürlicher Logarithmus Ebene 2, Reihe 3, linke Taste im 4 x 4 Block bzw. Zifferntaste 1 in Ebene 2. 5.3.14. -
Seite 18: Währungsumrechner
rechten oder linken Taste derselben Block-reihe können Sie nun auswählen, was Sie umrechnen möchten. Sie haben folgende U m- rechnungseinheiten zur Auswahl: Währung (von EURO auf US-Dollar); Temperatur (von °C auf °F); Volumen (von Liter auf Gallonen); Länge (von km auf Meilen); Gewicht (von Kilo auf Pfund) und Benutzerfaktor (individueller Wert einstellbar). -
Seite 19: Finanzrechner
5.5. Finanzrechner Der Platon bietet Ihnen kaufmännische Formeln zur Berechnung von Zinseszinsen und Barwert, sowie für Annuitätenrechnungen. Drücken Sie lange die Menütaste (3 x 3 Block, Reihe 2, mittlere Taste) und wählen Sie den Menüpunkt „Finanzrechner“ mit kurzem Druck der rechten oder linken Taste dieser Blockreihe und nachfol- gendem langen Druck auf die Menütaste aus. -
Seite 20: Annuitätenrechnung
Verzinsung wäre. Mit der Barwertrechnung können Sie demnach herausfinden, welches Anfangskapital Sie benötigen um nach einer bestimmten Laufzeit und einem gegebenen Prozentsatz ein ange- strebtes Endkapital zu erreichen. Nachdem Sie die Formel ausgewählt haben, werden Sie aufgefor- dert das End-kapital einzugeben. Geben Sie den Betrag über die Zifferntasten ein und bestätigen Sie mit kurzem Druck der mittleren Taste. -
Seite 21: Speicherfunktion
Nachdem Sie die Formel ausgewählt haben, werden Sie aufgefor- dert die Annuitäten einzugeben. Geben Sie den Betrag über die Zifferntasten ein und bestätigen Sie mit kurzem Druck der Menü- taste. Nun müssen Sie den Prozent-satz eingeben und erneut be- stätigen. Zuletzt werden Sie aufgefordert die Lauf-zeit anzugeben. Wenn Sie diese Eingabe ebenfalls bestätigt haben, wird die Ge- samtsumme genannt, die Sie nach der Laufzeit und bei dem gege- benen Prozentsatz erhalten würden. -
Seite 22: Löschen Gespeicherter Werte
5.6.4. Löschen gespeicherter Werte Um einen gespeicherten Wert zu löschen, drücken Sie die Ein-/ Austaste in Ebene 2 und wählen anschließend den zu löschenden Speicherplatz. Um alle Speicherplätze zu löschen, drücken Sie die Ein-/ Austaste in Ebene 3. Um einen Speicherplatz mit einem neu- en Wert zu überschreiben, speichern Sie den neuen Wert auf ent- sprechendem Speicherplatz ab. -
Seite 23: Anwendung Der Statistikfunktionen
Reihe 4, eine Zahl hinzufügen rechte Taste 6.2. Anwendung der Statistikfunktionen Zum Arbeiten im Statistikmodus können Sie Zahlenwerte aufsum- mieren und abziehen. Platon verfügt über folgende Statistikfunktio- nen: Arithmetischer Mittelwert Geometrischer Mittelwert Quadratischer Mittelwert Harmonischer Mittelwert ... -
Seite 24: Hilfe Im Statistikmodus
Beispiel: Sie wollen den arithmetischen Mittelwert und die Standardabwei- chung einer Reihe von Messwerten berechnen: Steigen Sie mit der Ebene 2 Taste (im 3 x 3 Block links oben) und an-schließendem Druck auf die Menütaste (in der Mitte im 3 x 3 Block) in den Statistikmodus ein. Das Wort „Statistik“ wird angesagt. -
Seite 25: Fakultät
gerade gedrückt haben, in kurzen Worten erklärt. Durch wiederhol- tes Drücken können Sie den Hilfe-Modus wieder verlassen. Hinweis: Beachten Sie bitte, dass im Statistikmodus keine anderen Berechnungen möglich sind. 6.4. Fakultät Die Fakultät einer Zahl berechnen Sie außerhalb des Statistikmo- dus. -
Seite 26: Menüstruktur
linken Taste derselben Blockreihe den gewünschten Menüpunkt und bestätigen diesen erneut durch einen langen Druck der Menü- taste. Genau-so navigieren und wählen Sie auch zwischen den Un- terpunkten der Menü-punkte. Aussteigen aus dem Menü: Als generelle Escape-Funktion beim Menü, drücken Sie einfach kurz die Löschen-Taste (3 x 3 Block, Reihe 1, rechte Taste). -
Seite 27: Untermenü: Einstellungen
Grad Radiant Weckruf Uhrzeit Datum Mehr über die Menüpunkte „Umrechnungen“ und „Finanzrechner“ erfahren Sie im Kapitel 5. 7.2. Untermenü: Einstellungen 7.2.1. Lautstärke Hier kann die Lautstärke eingestellt werden. Es gibt 7 Lautstärke- stufen (0-6), wobei die Stufe 0 lautlos bedeutet (keine akustische Ausgabe). -
Seite 28: Anzeigemodus
Wählen Sie eine Darstellungsform für Zahlen aus: Gleitkomma: Zahlen, die mit 10 Ziffern darstellbar sind und auf das Display des Platon passen, werden als Dezimalzahl dargestellt (z.B.: „1236,886“, „zwölftausend dreihundertfünfundsechzig Komma acht acht sechs“). Wenn eine Zahl mit den 10 Stellen der Anzeige nicht darge- stellt werden kann, wird automatisch auf die „wissenschaftliche“... -
Seite 29: Gradmaß
Vorsilbe Abkürzung Wert Exponentialschreibweise Kilo 1 000 1 000 Mega 1 000 Giga 000 000 Milli 0.001 0.000 Mikro µ 0.000 Nano 000 001 Die Darstellungsform der Zahlen kann auch mit der Divisionstaste in Ebene 2 umgeschaltet werden (im 3 x 3 Block links oben und dann im 4 x 4 Block rechts oben. -
Seite 30: Uhr: Einstellung Von Uhrzeit, Datum Und Wecker
Im Menü Uhr können Sie die aktuelle Uhrzeit, das Datum und eine Weckzeit einstellen. Weckruf: Sie können bei Ihrem Platon einen Weckruf einstellen und dabei unterschiedlichste Jingles auswählen. Bestätigen Sie dazu den Menüpunkt „Weckruf“ mit langem Druck der Menütaste. Stellen Sie anschließend den Weckruf aktiv und die gewünschte Uhrzeit und... -
Seite 31: Sicherheitshinweis
8. SICHERHEITSHINWEISE Setzen Sie das Gerät keiner großen Feuchtigkeit, Hitze, Kälte, Staub oder Schmutz aus. Sollte Nässe eingedrungen sein, so entfernen Sie die Batterien und trocknen Sie das Gerät. Wenn Sie das Gerät für einen längeren Zeitraum nicht be- nützen, entfernen Sie sicherheitshalber die Batterien um deren Auslaufen zu verhindern. -
Seite 32: Technische Daten
130g (inkl. Batterien) Gewicht: 2 Stück 1,5V AAA Mikro-Batterien Stromversorgung: 1Netzteil (nicht im Lieferumfang enthalten) Platon Taschenrechner; 2 x 1,5V AAA Mikro-Batterien; Anleitung in Schwarzdruck und auf CD; Netzteil ist optional erhältlich. Lieferumfang: 11. GARANTIE UND SERVICE Gewährleistung ab Rechnungsdatum:... -
Seite 33: Gesetzliche Hinweispflicht Zur Entsorgung
technische Änderungen und Verbesserungen auch ohne Vorankün- digung jederzeit durchzuführen. 12. GESETZLICHE HINWEISPFLICHT ZUR ENTSORGUNG 12.1. Entsorgung gebrauchter elektronischer Geräte Dieses Produkt ist nicht als normaler Haushaltsabfall zu behandeln, sondern muss an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. -
Seite 34: Verwendete Symbole
13. VERWENDETE SYMBOLE Warnhinweis Hinweis Nicht über den Hausmüll entsorgen Herstellerinformation... -
Seite 35: Hersteller
14. HERSTELLER Dieses Gerät wurde hergestellt von: International, GmbH Stubenbastei 1 A 1010 Wien Österreich Telefonnummer : +43 1 513 80 81 0 +43 1 513 80 81 9 E-Mail office@caretec.at Webseite www.caretec.at... - Seite 36 DIE CARETEC Die Firma CareTec entwickelt und produziert seit 1988 sprechende und taktile Hilfsmittel für stark Sehbehinderte, Blinde, Taub- und Farbenblinde. Ihre Produkte werden in vielen Ländern von Ver- triebspartnern zum Kauf angeboten: Einfache Hilfsmittel: Unterschriftsschablone; Bat- terietester; Sockensortierer; Braille- Etikettenschreiber;...
