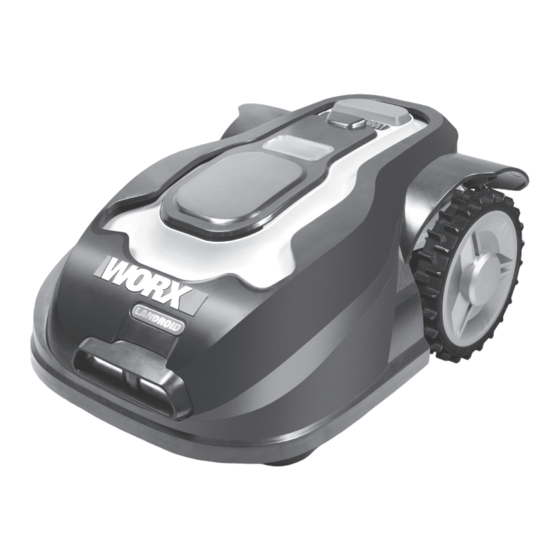

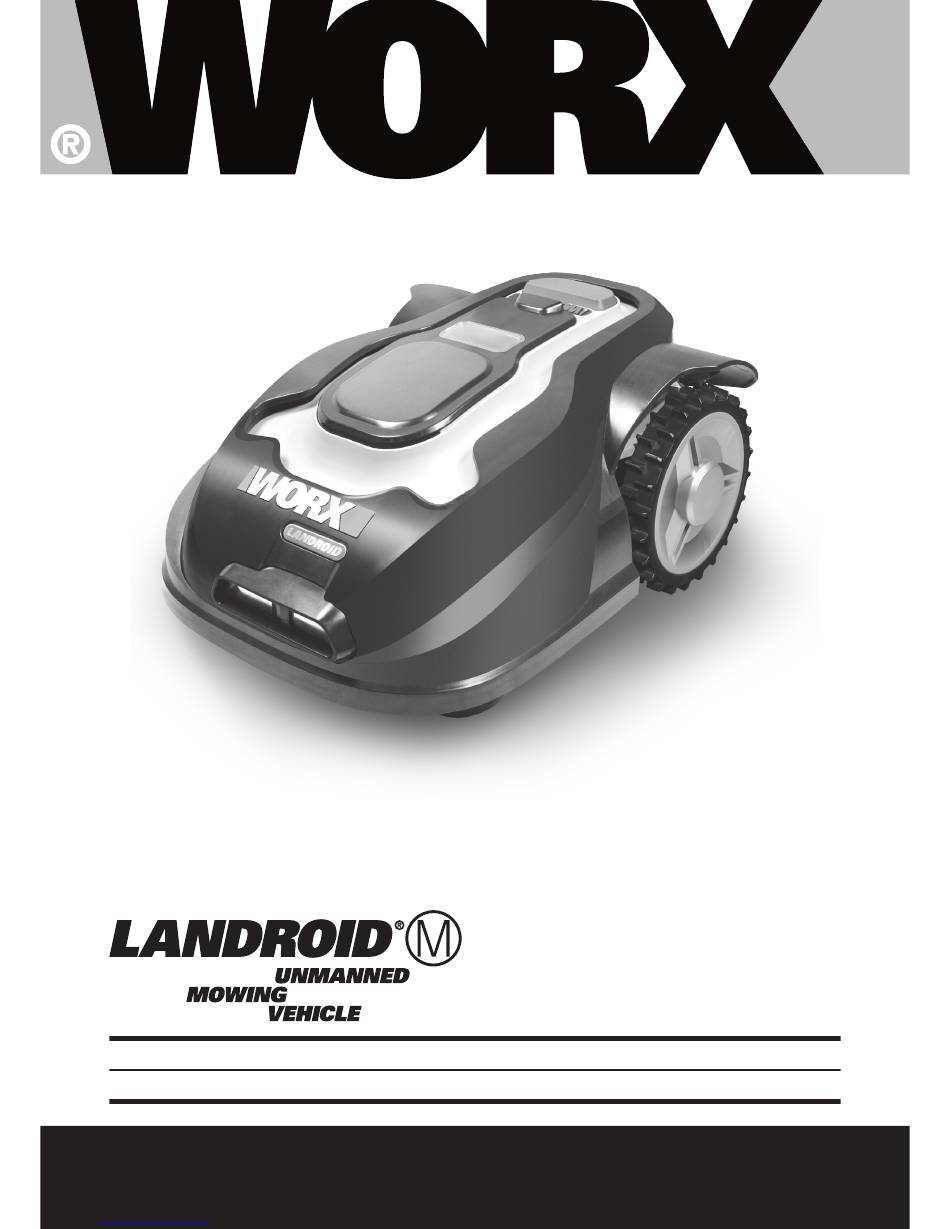

- Seite 1 Lawn Mowing Robot Roboter-Rasenmäher WG791E Downloaded from www.Manualslib.com manuals search engine...
-
Seite 2: Inhaltsverzeichnis
ORIGINAL INSTRUCTIONS TABLE OF CONTENTS 1. Product Safety 1.1 Safety Warnings for your lawnmower ® 1.2 Information on the Landroid 2. Technical Data and Component List 2.1 Technical data 2.2 Component list ® 3. Understanding Your Landroid ® 3.1 How does my Landroid M know what to mow? ®... -
Seite 3: Product Safety
1. Product Safety 1.1 Safety warnings for your lawnmower WARNING: Read all safety warnings and all instructions. Failure to follow the warnings and instructions may result in electric shock, fire and/or serious injury. Carefully read the instructions for the safe operation of the machine. Save all warnings and instructions for future reference. - Seite 4 d) Always be sure of your footing on slopes; e) Use extreme caution when reversing the appliance towards you; f) Always switch on the motor according to instructions with feet well away from the blades(s); MAINTENANCE AND STORAGE WARNING! When the mower is turned upside down the main switch must always be set to the OFF position The main switch should be set to the OFF position during all work on the mower’s underframe, such as cleaning or replacing the blades.
-
Seite 5: Information On The Landroid M
® 1.2 Information on the Landroid WARNING - Robotic lawnmower can be dangerous if incorrectly used. Read through the Operator’s manual carefully and understand the content before using your robotic lawnmower. WARNING - Keep a safe distance from the machine when operating. WARNING - Operate the disabling device before working on or lifting the machine. - Seite 6 Do not wash the machine with a high pressure washer Waste electrical products must not be disposed of with household waste. Please recycle where facilities exist. Check with your local authorities or retailer for recycling advice. Lawn Mowing Robot Downloaded from www.Manualslib.com manuals search engine...
-
Seite 7: Technical Data And Component List
Technical Data and Component List 2.1 Technical data Type: WG791E (790-799-Designation of machinery, representative of lawn mowing robot) Rated voltage Max* No load speed 2800/min Cutting diameter 180mm Cutting height 20-60mm Cutting height positions Battery type Lithium-Ion Battery model WA3225 Charging time 1.5h approx. -
Seite 8: Component List
2.2 Component List Lawn Mowing Robot Downloaded from www.Manualslib.com manuals search engine... - Seite 9 HANDLE BAR LOW VOLTAGE CABLE CONTACT PINS CHARGING BASE CHARGING STRIP DISPLAY WINDOW CONTROL PANEL COVER STOP BUTTON RAIN SENSOR 10. REAR DRIVING WHEEL 11. HANDLE 12. BATTERY PACK 13. BLADE TURNING DISC 14. CUTTING BLADE 15. FRONT WHEEL 16. START KEY 17.
-
Seite 10: Understanding Your Landroid
® Understanding Your Landroid ® We would like to congratulate you on your new purchase of the Landroid M and entering into the care-free life of automatic ® mowing. In the following, we would like to help you better understand how your Landroid M thinks. -
Seite 11: How Does My Landroid M Know Where To Go
® 3.2 How does my Landroid M know where to go? ® Your Landroid M is capable of doing things on its own. The ® Landroid M knows when it needs to go to its Charging Base (4) to charge, can sense when it is raining, can stop itself if it senses a problem, and knows to stop, draw back, and then turn around when it bumps into something blocking its path, such as a person, pet, or ®... -
Seite 12: How Big An Area Can My Landroid
® If the Landroid M senses that something is wrong, it will display a fault message on the Display (16), and will turn itself off if it does not receive any input from the user within 20 min (for information on fault messages refer to the Programming and Troubleshooting Guide). -
Seite 13: Boundary Wire Basics
4.2 Burying the Boundary Wire We recommend that you bury your boundary wire a few centimeters underground. This will ensure trouble-free operation year after year, season after season. For burying the Boundary Wire you may purchase the optional WORX Territorial Marker ®... -
Seite 14: Turn On And Test Installation
® provided with your Landroid M. Spare blades are also available at your nearest WORX retailer. A. Rotate and flip the blades ® Your Landroid M carries 4 Blades that are all screwed onto your its Blade Turning Disc (13). The Blades are what let the ®... -
Seite 15: Keep It Clean
® Before attempting to replace your Landroid M’s Blades, turn the power off and put on protective gloves. Then follow these steps: ® Gently flip the Landroid M over Take the screws off the Blades with a screwdriver Firmly screw on the new Blades (See Fig. K) IMPORTANT: After screwing the Blade to the Blade Disc, make sure the Blade is able to spin freely. -
Seite 16: Battery Life
5.3 Battery life ® The heart of the Landroid M is its 28-volt lithium-ion battery. No maintenance is required. For proper storage of the battery, make sure it is fully charged in kept in a cool dry place between (20°C-60°C). ®... -
Seite 17: Environmental Protection
Environmental Protection Waste electrical products should not be disposed of with household waste. Please recycle where facilities exist. Check with your Local Authority or retailer for recycling advice. Plug Replacement (UK & Ireland Only) If you need to replace the fitted plug then follow the instructions below. IMPORTANT The wires in the mains lead are colored in accordance with the following code:... -
Seite 18: Declaration Of Conformity
Declaration of Conformity POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Declare that the product Description WORX Lawn Mowing Robot Type WG791E (790-799-Designation of machinery, representative of lawn mowing robot) Function Cutting grass Complies with the following Directives, Machinery Directive 2006/42/EC... - Seite 19 BEDIENUNGSANLEITUNG INHALT 1. Sicherheitsvorschriften 1.1 Allgemeine Sicherheitshinweise für Elektrowerkzeuge ® 1.2 Informationen zum Landroid 2. Technische Daten und Lieferumfang 2.1 Technische Daten 2.2 Komponenten ® 3. Wissenswertes zu Ihrem Landroid ® 3.1 Wie weiß mein Landroid M, wo er mähen soll? ®...
-
Seite 20: Sicherheitsvorschriften
M vorschriftsgemäß. Mit dem Hauptschalter in Position ON darauf achten, dass Hände und Füße nicht in die Nähe der rotierenden Messer gelangen. Hände oder Füße nie unter den Mäher halten. ® g) Wenn sich der Hauptschalter in der Position ON befindet, darf der WORX Landroid M niemals angehoben oder herumgetragen werden. - Seite 21 Messer und Messerteller besonders sorgfältig auf Schäden untersuchen. Bei Bedarf alle Messer und Schrauben gleichzeitig austauschen, um eine Unwucht der rotierenden Teile zu vermeiden. d) Verwenden Sie beim Austausch nur Original WORX Messer. e) Verwenden Sie zum Laden des Akkus nur das vom Hersteller empfohlene Ladegerät. Eine nicht den Hinweisen entsprechende Verwendung kann zu einem Stromschlag, zur Überhitzung oder zum Auslaufen der Batterieflüssigkeit führen.
-
Seite 22: Informationen Zum Landroid ® M
Nur mit dem von WORX bezeichneten Ladegerät aufladen. Kein Ladegerät verwenden, das nicht ausdrücklich für den Gebrauch mit dem Gerät vorgesehen ist. Ein Ladegerät, das für eine bestimmte Art von Akkupackgeeignet ist, kann bei Verwendung mit einem anderen Akkupack eine Brandgefahr darstellen. - Seite 23 Akkus sollten dem Recycling zugeführt werden. Akkus enthalten Lithium-Ionen, Altakkus sollten einer umweltgerechten Wiederverwertung zugeführt werden. Altakkus nicht über den unsortierten Siedlungsabfall entsorgen. Akku nicht in den Haushaltsmüll geben. Bringen Sie den leeren Akku zu Ihrer lokalen Sammel- oder Recyclingstelle. Waschen Sie das Gerät nicht mit einem Hochdruckreiniger.
-
Seite 24: Technische Daten Und Komponenten
Technische Daten und Komponenten 2.1 Technische Daten Typ: WG791E (790-799-Bezeichnung der Maschine, repräsentiert den Rasenmähroboter) Nennleistung Max* Nenndrehzahl 2800/min Schneidradius 180mm Schnitthöhe 20-60mm Schneidehöhen-Positionen Batterietyp Lithium-Ionen-Akku Akkumodell WA3225 Aufladezeit Ca. 1.5 Stunden Ladegerätmodell WA3716 Eingang: 100-240V~50/60Hz, 50W Leistung des Ladegeräts Ausgang: 24-28V DC(Gleichstrom), 1.5A Gewicht 8.9kg... -
Seite 25: Komponenten
2.2 Komponenten Roboter-Rasenmäher Downloaded from www.Manualslib.com manuals search engine... - Seite 26 1. LENKER 2. NIEDERSPANNUNGSKABEL 3. KONTAKTSTIFTE 4. LADEBASIS 5. LADESTREIFEN 6. TASTATURFENSTER 7. ABDECKUNG DES BEDIENFELDES 8. STOPPTASTE 9. REGENSENSOR 10. HINTERES ANTRIEBSRAD 11. GRIFF 12. AKKU 13. DREHSCHEIBE DER MESSER 14. SCHNEIDMESSER 15. VORDERRAD 16. STARTTASTE 17. DISPLAY 18. TASTATUR 19.
-
Seite 27: Wissenswertes Zu Ihrem Landroid
Wissenswertes zu Ihrem Landroid ® ® M und willkommen in der komfortablen Welt des automatischen Herzlichen Glückwunsch zum Kauf Ihren neuen Landroid ® Mähens. Nun möchten wir Ihnen zeigen, wie Ihr Landroid M funktioniert und „denkt“ . ® 3.1 Wie weiß mein Landroid , wo er mähen soll? ®... -
Seite 28: Wie Weiß Mein Landroid ® M, Wohin Er Fahren Soll
® 3.2 Wie weiß mein Landroid wohin er fahren soll? ® ® Ihr Landroid M kann völlig selbstständig arbeiten. Der Landroid weiß, wann es Zeit ist, seine Ladestation (4) zum Aufladen anzusteuern, bemerkt Regen, stoppt selbsttätig, wenn ein Problem auftritt, und kann anhalten, zurückweichen und dann selbsttätig umdrehen, falls er auf seiner Bahn an Hindernisse wie Menschen, ®... -
Seite 29: Welche Fläche Kann Mein Landroid ® M Mähen
selbst aus, wenn er vom Benutzer innerhalb von 20 Minuten keinen Befehl erhält. (Hinweise zu Fehlermeldungen finden Sie in der Programmierungs-und Problemlösungsanleitung.) Betrieb wiederaufnehmen: • Drücken Sie die STOP-Taste, um das Problem zu beheben. • Drücken Sie die EIN/AUS-Taste (19) zweimal, um die Maschine nochmals zu starten. •... -
Seite 30: Grundlegendes Zum Begrenzungskabel
Auch wenn einige Hersteller vorschlagen, den Begrenzungsdraht über dem Boden zu verlegen, empfehlen wir Ihnen, ihn einige Zentimeter tief im Boden zu versenken. Zum Eingraben des Begrenzungskabels können Sie das separat erhältliche Territorium-Markierungswerkzeug von WORX ® erwerben; dies erhalten Sie dort, wo Sie auch Ihren Landroid M gekauft haben. -
Seite 31: Einschalten Und Installation
Messer halten bis zu vier Monate, wenn täglich gemäht wird. Wenn die Messer stumpf und verschlissen sind, sollten sie durch die ® Ersatzmesser ersetzt werden, die mit Ihrem Landroid M geliefert wurden. Ersatzmesser erhalten Sie auch beim WORX-Händler in Ihrer Nähe. A. Messer drehen und umdrehen ® Ihr Landroid M arbeitet mit 4 Messern, die allesamt mit der Messerscheibe (13) verschraubt sind. -
Seite 32: Messer Drehen Und Umdrehen
Aufmerksamkeit. Hin und wieder sollten Sie alle drei Messer drehen und umdrehen, damit die Schnittleistung möglichst lange erhalten bleibt. Beim Drehen und Umdrehen der Messer beachten Sie unbedingt, dass Sie sämtliche Messer gleichzeitig drehen und umdrehen müssen, damit die Messerscheibe nicht ihre Balance ®... -
Seite 33: Kontakte Und Ladestreifen Reinigen
über, bevor Sie die Messerscheibe (13) berühren! ® Drehen Sie zuerst Ihren Landroid M um, so dass die Unterseite exponiert wird. Bauch herankommen. Nun sehen Sie die Messerscheibe (a), den umgebenden Motorgehäuserahmen (b) sowie die Vorderräder (15) und Antriebsräder (10). Reinigen Sie alles gründlich mit einer weichen Bürste oder mit einem feuchten Lappen (Siehe Abbildung M). Drehen Sie die Messerscheibe, überzeugen Sie sich davon, dass sich diese frei bewegen lässt und nichts zwischen der Scheibe und dem Motorgehäuserahmen darum herum eingeklemmt ist. -
Seite 34: Akku Austauschen
5.5 Akku austauschen WARNUNG: Schalten Sie das Gerät unbedingt mit der Ein-/Austaste aus, bevor Sie sich Einstellungen, Austausch oder Reparatur zuwenden! Wenn der Akku ausgetauscht werden muss, erledigen Sie dies mit den folgenden Schritten: ® M sanft auf den Rücken. Drehen Sie Ihren Landroid Lösen Sie die sechs Schrauben am Akku (Siehe Abbildung O). -
Seite 35: Konformitätserklärung
Konformitätserklärung Wir, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Erklären Hiermit, Dass Unser Produkt Beschreibung WORX Roboter-Rasenmäher Type WG791E (790-799-Bezeichnung der Maschine, Repräsentant der Roboter-Rasenmäher) Function Grasschnitt Den Bestimmungen der folgenden Richtlinien entspricht: Maschinenrichtlinie 2006/42/EC EMV-Richtlinie 2004/108/EC RoHS Weisung 2011/65/EU Umweltbelastende Geräuschemissionen von zur Verwendung im Freien vorgesehenen Geräten und... - Seite 36 Copyright © 2014, Positec. All Rights Reserved. 2CLM81APK11000A3 Downloaded from www.Manualslib.com manuals search engine...
