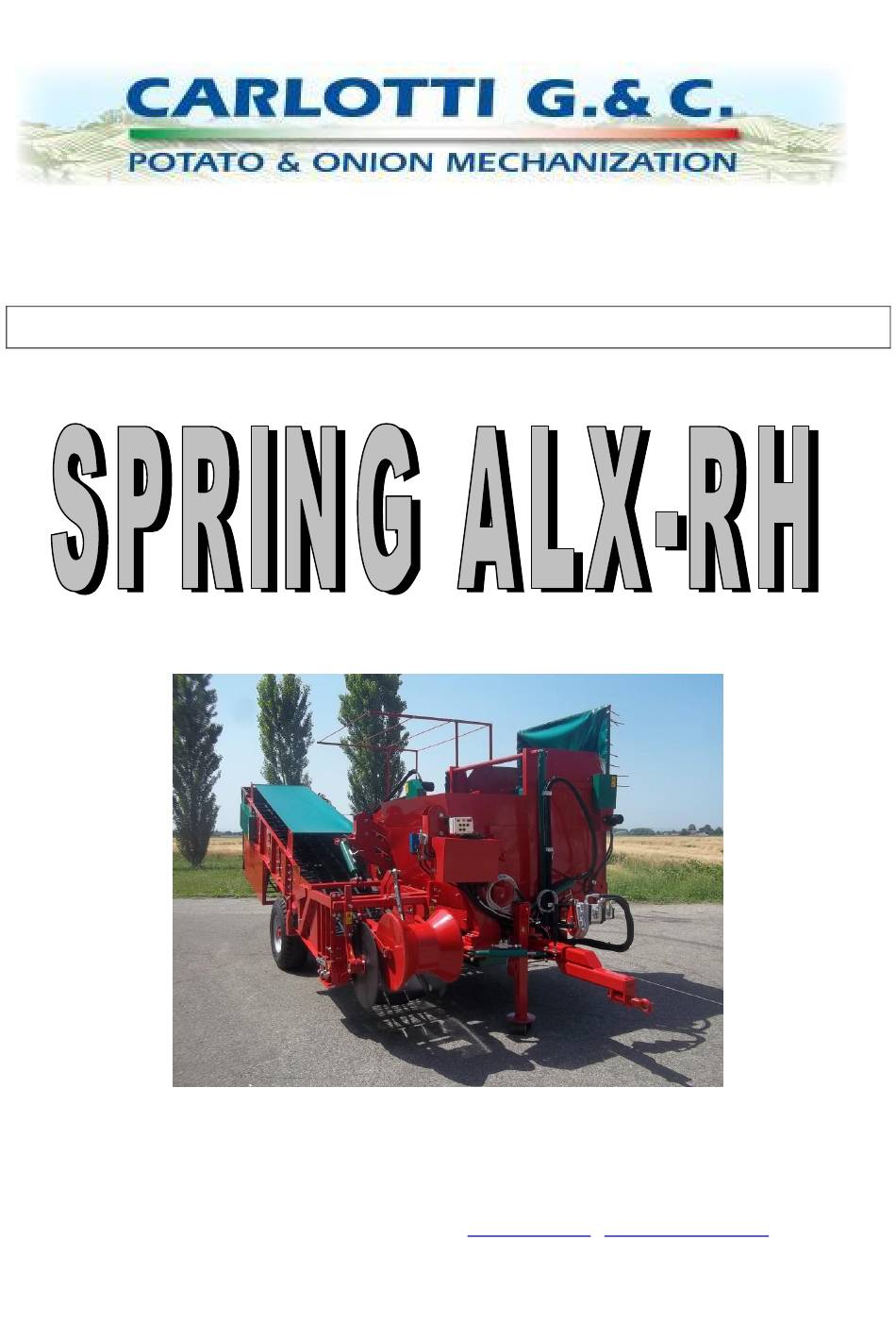

- Seite 1 BETRIEBS- UND WARTUNGSANLEITUNG CARLOTTI G.&C. Snc VIA GHIARADINO 2 – 40054 VEDRANA DI BUDRIO (BO) ITALIEN TEL.: +39 051 6929011 FAX: +39 051 6929110 www.carlotti-g.it direzione@carlotti-g.it...
- Seite 2 1 HINWEISE 1.1 Sicherheit 1.2 Sicherheitszeichen (Piktogramme) an der Maschine SPRING ALX-RH 1.3 Konformitätserklärungen INFORMATIONEN 2.1 Daten des Herstellers und der Maschine SPRING ALX-RH 2.2 Technische Daten 2.3 Zweck der Maschine und vorgesehene Einsatzbedingungen 2.4 Funktionsweise 2.5 Bediener 2.6 Transport INSTALLATION UND VERWENDUNG 3.1 Vorbereitung der Maschine SPRING ALX-RH...
- Seite 3 Verwendung des Geräts und die Wartung notwendig sind. Diese Anleitung muss unbedingt vor der Verwendung des automatischen und halbautomatischen Kartoffelernters/Zwiebelernters Modell SPRING ALX-RH gelesen werden. Diese Anleitung auch nach der vollständigen Lektüre aufbewahren, damit sie für die Klärung eventueller Zweifel jederzeit zur Verfügung steht.
- Seite 4 Schildern und optischen Signalen die Durchgangsbereiche für Fahrzeuge von denen für Personen zu unterscheiden. Der Hersteller Carlotti G.&C. Snc lehnt jegliche Haftung für Personen- und Sachschäden ab, die auf eine nicht bestimmungsgemäße Verwendung der Ausrüstung oder auf Unerfahrenheit, Unvorsichtigkeit oder Fahrlässigkeit sowie auf eine Nichtbeachtung dieser Anweisungen...
- Seite 5 Sicherheitsvorschriften für den freien Verkehr von gewerblichen Produkten innerhalb der EWG berücksichtigt (EWG-Richtlinie 2006/42/EG nachfolgende Änderungen, bekannt „Maschinenrichtlinie“). Der Zweck dieser Anleitung ist der, dem Bediener die Anweisungen zu geben, damit er die Maschine SPRING ALX-RH sicher verwenden und warten kann; bei Unklarheiten direkt den Hersteller CARLOTTI G.&C. Snc...
- Seite 6 HINWEISE Bei der Erstellung dieser Anleitung wurden besondere Symbole verwendet, um die Aufmerksamkeit des Lesers auf Gefahren und die Sicherheit von Personen und Dingen zu lenken. GEFAHR ACHTUNG WARNUNGEN...
- Seite 7 In diesem Kapitel werden die Hersteller- und Maschinendaten bereitgestellt. Diese Informationen sind für alle Nutzer des Geräts von wesentlicher Bedeutung. 2.2 Daten des Herstellers und der Maschine SPRING ALX-RH An der Vorderseite des Maschinenrahmens (Abb. 1) befindet sich das Typenschild mit den folgenden...
- Seite 8 2.3 Zweck der Maschine und vorgesehene Einsatzbedingungen Die Maschine SPRING ALX-RH wurde entwickelt, hergestellt und an den Kunden geliefert, um eine Reihe von Kartoffeln zu roden oder mit einer speziellen, vom Hersteller gelieferten Vorrichtung, Zwiebeln zu ernten, die zuvor Jede andere Verwendung der gerodet und getrocknet worden sind (bis zu einer Arbeitsbreite von max 75 cm).
-
Seite 9: Installation Und Verwendung
Schutzhandschuhe, Schutzbrille oder -maske, sowie Sicherheitsschuhe tragen Die Regeln für die persönliche Sicherheit befolgen, die im 1. Kapitel beschrieben wurden. 3.1 Vorbereitung der Maschine SPRING ALX-RH Es wird den Betreibern der Maschine empfohlen, folgendermaßen vorzugehen, bevor sie auf dem Feld benutzt wird: Die Ölstände im Vervielfacher und im Tank prüfen. - Seite 10 2 - Abschleppöse und Anschlüsse an den Traktor ACHTUNG ! Die Maschine muss mit einem Nebenantrieb mit 540 Umdrehungen/Minute und Rechtsdrehung an einem Traktor angeschlossen werden. Die Maschine SPRING ALX-RH an einem Nebenantrieb mit 1000 Umdrehungen/Minute anzuschließen, würde das hydraulische System, sowie die mechanischen Drehelemente irreparabel beschädigen.
- Seite 11 3.3. Steuerungen/Schalttafel (Abb. 3) Das elektro-/hydraulische System der Maschine wird über die mitgelieferte Steuertafel gesteuert. ACHTUNG ! Es ist streng verboten, die hydraulischen Funktionen der Maschine zu ändern. Steuertafel (am Traktor positioniert): 1- Hebel Bewegung Erntevorrichtung (hoch/runter) 2- Hebel Bewegung Räder (rechts/links 3- Hebel Bewegung Deichsel (rechts/links) 4- Hebel Bewegung Lockerweise Band (auf/zu) 5- Hebel Bewegung Bunker (hoch/runter)
- Seite 12 MONTAGE - DEMONTAGE - EINSTELLUNG Alle Vorgänge der Montage, Demontage Einstellung und Reparaturen müssen bei vollständig vom Traktor getrennter (die Vervielfacher- und Pumpeneinheit und die Zugdeichsel trennen) und auf dem Stützfuß in perfekt horizontaler Position abgestellter Maschine erfolgen. Diesen Vorgang nicht an Hängen oder an anderen Orten vornehmen, die keine perfekte Stabilität der Maschine gewährleisten können.
- Seite 13 - Die beiden Enden des Bands mit einem Seil nähern und den Verbindungsstift (Punkt 1) von einer der beiden Seiten aus einfügen. 4.1.2 Entlaubungsband Den beweglichen Teil der Erntevorrichtung oben blockieren, sicherstellen, dass er sich bei der Montage/Demontage des Bands nicht senkt. Demontage: 1 - Wie im Absatz 4.1.1 unter Punkt 1 vorgehen 2 - Die 2 Enden mit einem Seil nähern und die Befestigungsschrauben lösen, um das Band zu befreien...
- Seite 14 Die 2 Umlenkrollen ausbauen Das Band entfernen, indem es erst von der Seite des Hyraulikmotors herausgezogen wird Abb. 7 - Spanngurte und Umlenkrollen des Igelbandhalterahmens Montage: Das Band in den Rahmen einsetzen, und die Demontagevorgänge in umgekehrter Reihenfolge wiederholen ...
- Seite 15 Abb. 8 - Pflughalter-Rahmen Der Pflughalter-Rahmen ist an der Maschine mit 4 Schrauben (2 pro Seite) befestigt. Demontage: Die 4 Schrauben (2 pro Seite) lösen und herausziehen, danach den Pflughalter-Rahmen entfernen. Montage: Den Rahmen durch Einfügen der Schrauben und Anziehen der Muttern befestigen. 4.3 Montage und Einstellung Mähscheiben (Abb.
- Seite 16 Die Tiefe der Scheiben muss minimal sein, um die einfache Linearität des Eindringens der Erntevorrichtung zu gewährleisten. Eine zu große Tiefe führt zu einer Fehlfunktion der Grabvorrichtung, da sie keine konstante Tiefe beibehält. Darüber hinaus besteht die Gefahr, dass Torsionen und mögliche Brüche an der Stützstruktur der Scheibe verursacht werden.
-
Seite 17: Ordentliche Wartung
Stabilität der Maschine gewährleisten können. 5.1 Tägliche Wartung Jeden Tag, nach der Benutzung der Maschine SPRING ALX-RH muss der qualifizierte Techniker: Die Maschine von Erdresten, Staub und Blättern reinigen. Die Maschine einer Generaluntersuchung unterziehen, dabei besonders auf die Ölstände achten (im Tank, im Vervielfacher) und gegebenenfalls nachfüllen. - Seite 18 (siehe Tabelle unter Absatz 3.1). Wenn siche der Druckwert sichtbar und erheblich ändern sollte, keine Reparaturen vornehmen, sondern mit dem Händler, dem autorisierten Servicezentrum oder dem Hersteller Carlotti G.&C. Snc Kontakt aufnehmen 2- NACHFÜLLEN DES VERVIELFACHERS (Abb. 12) Bevor der Vervielfacher aufgefüllt wird, muss der Arbeiter:...
- Seite 19 Abb. 11 und 12 - Öltank und Vervielfacher Abb. 13, 14, 15 - Fetten WARNUNG Kein Altöl in die Umwelt freisetzen!! Es ist eine schwere Form der Umweltverschmutzung!! Das Altöl schadet der Umwelt und kann für die Gesundheit schädlich sein, daher muss es in speziellen Behältern gelagert und danach durch entsprechende Sammelstellen entsorgt werden, die alle Bewegungen und den Transport aufzeichnen (gemäß...
- Seite 20 6- Not-Aus für Traktorfahrer und Arbeiter am Sortierband 6.1 Lärm Beim Dauerbetrieb erzeugt die Maschine SPRING ALX-RH Lärm von nicht mehr als 40 dB. In der Ruhephase (Leerlauf) erzeugt die Maschine SPRING ALX-RH Lärm von nicht mehr als 50 dB.
- Seite 21 Zustimmung des Herstellers zu bearbeiten und/oder zu verändern. Jede Änderung ohne Genehmigung und die Verwendung von nicht originalen Ersatzteilen lässt automatisch jede bestehende Garantie für die Maschine erlöschen und befreit den Hersteller CARLOTTI G.&C.Snc von jeglicher Haftung im Falle von Verletzungen und/oder Sach- und Personenschäden.
