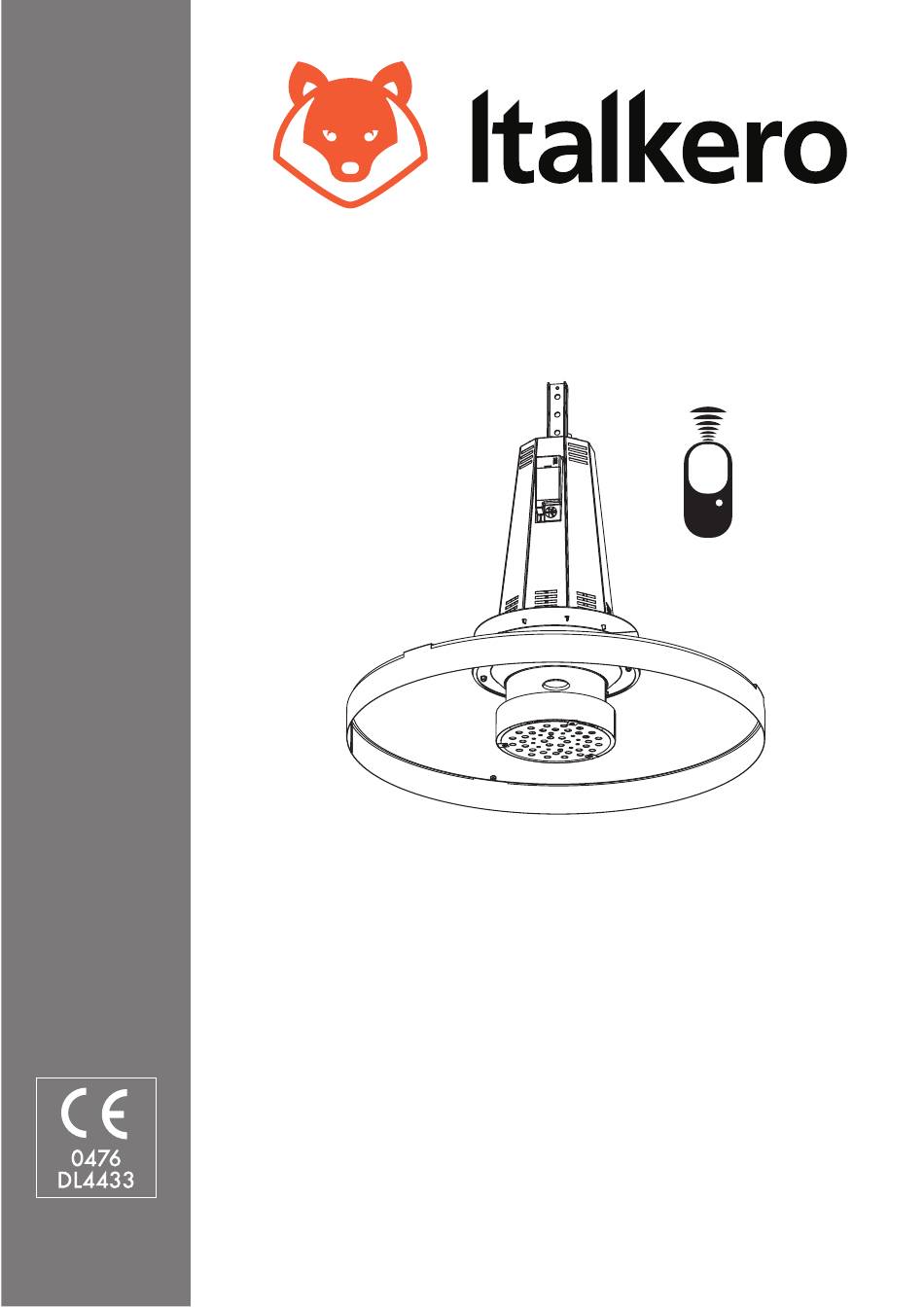

- Seite 1 Gasheizung - Außengebrauch - SPIDER remote INSTALLATION und WARTUNG...
-
Seite 2: Konformität
KONFORMITÄT GERäT IN ÜbEREINSTImmUNG mIT DEN WIchTIGSTEN IN EUROPA GELTENDEN RIchTLINIEN UND VORSchRIfTEN: Verordnung (EU) 2016/426 (GAR) Niederspannungsrichtlinie 2014/35/EG Richtlinie der Elektromagnetischen Verträglichkeit 2014/30/EG Funkanlagenrichtlinie 2014/53/EU REIHE OUTDOOR IS07AS M0000 ZUbEhöR KIT Stromversorgung Benutzerdefinierte Farbe ALLGEMEINES... - Seite 3 Sehr geehrter Techniker, Sie haben das Glück, ein Gerät zu besitzen,, das über lange Zeit ein Höchstmaß an ästhetischem Wohlbefinden bei hoher Zuverlässigkeit, Effizienz, Qualität und Sicherheit gewährleistet. Mit dieser Broschüre möchten wir Ihnen die Informationen zur Verfügung stellen, die wir für eine korrekte und einfachere Installation des Geräts für notwendig halten, ohne Ihre Kompetenz und technischen Fähigkeiten zu überfordern.
-
Seite 4: Inhaltsverzeichnis
INHALT Allgemeine Hinweise S. 5 Wesentliche Sicherheitsregeln Beschreibung des Geräts Identifizierung Vor der Installation - Gasarten - Gasregler - elektrischer Anschluss - Gasanschluss - Einhaltung der Normen Produktempfang Abmessungen und Gewichte Montage Installation Bedienelemente Erste Inbetriebnahme Wartung Störungen und Abhilfen Ersatzteile Nützliche Informationen Garantie... -
Seite 5: Allgemeine Hinweise
ALLGEMEINE HINWEISE Vergewissern Sie sich nach dem Entfernen der Diese Broschüre ist Bestandteil des Gerätes und Verpackung, dass der Inhalt unversehrt und muss daher sorgfältig aufbewahrt werden und das vollständig ist. Andernfalls wenden Sie sich an die Gerät IMMER begleiten, auch wenn es an einen Agentur, die Ihnen das Gerät verkauft hat. -
Seite 6: Beschreibung Des Geräts
BESCHREIBUNG DES GERÄTS Dieses Gerät ist ein Heizgerät für den Außenbereich. Es ist hergestellt aus lackiertem Edelstahl, wobei der obere Teil für hohe Temperaturen behandelt wurde. Die Verwendung dieses Geräts in geschlossenen Räumen ist gefährlich und untersagt. Das Gerät ist für den Außenbereich oder in einem sehr belüfteten Bereich vorgesehen. -
Seite 7: Vor Der Installation
VOR DER INSTALLATION GASARTEN Vergewissern Sie sich vor der Installation, dass die Angaben auf dem Typenschild des Geräts mit der Art und dem Druck des zugeführten Gases übereinstimmen. Die Installation und der Gasanschluss müssen von qualifiziertem Personal unter vollständiger Einhaltung der geltenden Normen durchgeführt werden. -
Seite 8: Elektrischer Anschluss
ELEKTRISchER ANSchLUSS Das Gerät wird immer betriebsbereit mit 3 AA 1,5 VDC-Batterien geliefert, sodass kein Anschluss an das Stromnetz erforderlich ist. Um den Austausch der Batterien (mindestens einmal im Jahr) in der Steuereinheit am Gerät zu vermeiden, können Sie das Zubehör für das Netzteil erwerben, mit dem das Gerät mit einer Netzspannung von 230VAC betrieben werden kann. -
Seite 9: Gasanschluss
GASANSchLUSS Das Gerät ist mit einer Tabelle ausgestattet, die es eindeutig identifiziert. Hier den Aufkleber anbringen Dieses Gerät ist nicht für die Verwendung mit anderen Gasen oder Drücken als den voreingestellten vorgesehen. Die Einspritzer sind nicht abnehmbar. 3P - 37 3P - 50 2E / 2h / E+ - 20 2LL - 20... -
Seite 10: Einhaltung Der Normen
EINhALTUNG DER NORmEN Für die Installation dieses Geräts müssen immer die in dem Land, in dem es verwendet wird, geltenden Vorschriften eingehalten werden. Für den GASANSCHLUSS zu beachtende Elemente: Bei LPG-Geräten sind alle Räume ausgeschlossen, die den Boden unter der Außentrittfläche haben oder mit dieser Art von Umgebung verbunden sind. - Seite 11 cOmPLIANcE WITh ThE STANDARDS For installation of this appliance it is always necessary to comply with the rules in force in the country in which it is to be used. Elements to be respected for GAS CONNECTION: For LPG appliances, all rooms with a floor below the external pedestrian floor or communicating with this type of environment are excluded.
-
Seite 12: Produktempfang
PRODUKTEMPFANG Im Lieferumfang befindet sich: Gerät Reflektierende Schüssel Fernbedienung On/Off standard Dokumententasche: 1 Bedienungsanleitung 1 Garantiezertifikat 1 Garantieetikett INSTALLATEUR... -
Seite 13: Abmessungen Und Gewichte
ABMESSUNGEN UND GEWICHTE Nettogewicht von Brenner + Schüssel Bruttogewicht BOX1 Bruttogewicht BOX2 B O X B O X INSTALLATEUR... -
Seite 14: Montage
MONTAGE Das Gerät wird in zwei separaten Paketen an den Kunden geliefert: Brennerkörper (Box 1) und Teller (Box 2). bevor Sie mit der montage des Geräts fort- fahren, überprüfen Sie die Unversehrtheit al- ler seiner Teile und Komponenten. Wenn ein oder mehrere Teile beschädigt sind, fahren Sie nicht mit der montage und Installation fort. -
Seite 15: Installation
INSTALLATION Das Gerät kann an der Decke oder an der Wand installiert werden. Daher ist eine sehr stabile Struktur erforderlich, an der das Gerät sicher und fest verankert werden kann. Hersteller stellt keine Komponenten Befestigung des Geräts zur Verfügung, die daher vor der Installation gekauft werden müssen, basierend auf dem Material, aus dem die Struktur und die Decke bestehen. - Seite 16 2) Das Gerät muss mindestens 50cm von der Decke entfernt installiert werden. 3) Als Gerät mit Direktstrahlung müssen die vertikalen Wände weit vom Wirkungsradius der Wärme entfernt sein und einen Ausbreitungskegel mit einem Basis- 0,5m durchmesser von etwa 5 m annehmen, wenn sie in einer Höhe von MIN 2 m und MAX 3,5 m über dem Boden installiert werden.
- Seite 17 Wandinstallation Dieses Gerät kann an der Wand installiert werden, je- doch nur unter festen oder beweglichen Dächern, um es vor Regen- und Wasserinfiltrationen zu schützen, die es ernsthaft und gefährlich beschädigen und sei- nen Betrieb in absoluter Sicherheit beeinträchtigen würden. Das Gerät ist mit einem oberen Element ausgestat- tet, das die Verankerung an einer Platte oder Struktur (nicht mitgeliefert) ermöglicht, die bereits an der Wand...
-
Seite 18: Bedienelemente
BEDIENELEMENTE STEUEREINhEIT (am Gerät) Dieses Gerät ist mit einer Steuereinheit ausgestattet: 1 - Leistungserhöhung 2 - On / Off des Geräts 3 - Leistungsabnahme 4 - On / Off-Schalter der Steuereinheit 5 - Rote LED (Betriebszustand) fERNSTEUERUNG WIchTIG: Damit fernbedienung funktioniert, muss sie von der Steuereinheit am Gerät erkannt werden. -
Seite 19: Erste Inbetriebnahme
ERSTE INBETRIEBNAHME Starten Sie das Gerät niemals, ohne zuvor die Abdeckschüssel montiert und die gesamte Montage abgeschlossen zu haben. Vor dem Einschalten des Geräts • Stellen Sie sicher, dass sich niemand in der Nähe des Aktionsradius des Strahlungsbrenners befindet • Stellen Sie sicher, dass sich in kürzerer Entfernung der Brennerbestrahlung nichts befindet •... - Seite 20 Komfortablere Leistungsregelung • Halten Sie die Fernbedienung gedrückt, um das grü- ne Licht zu aktivieren (berühren Sie gleichzeitig die Seiten der Fernbedienung). • Drücken Sie mit der anderen Hand die Tasten "+" oder "-", um die Leistung des Brenners zu erhöhen oder zu verringern Ausschalten des Geräts •...
-
Seite 21: Wartung
WARTUNG Alle Wartungs-, Reparatur- oder änderungsar- beiten müssen von qualifiziertem und zertifi- ziertem Personal durchgeführt werden, wobei nur die Originalersatzteile des herstellers verwendet werden. STELLEN SIE VOR WARTUNGSARbEITEN SI- chER, DASS DER GASVERSORGUNGShAhN GESchLOSSEN IST. Alle Wartungs-, Reparatur- oder änderungsar- beiten müssen bei ausgeschaltetem und voll- ständig kaltem Gerät durchgeführt werden. -
Seite 22: Störungen Und Abhilfen
STöRUNGEN UND ABHILFEN Erkennung der fernbedienung Jede fernbedienung steuert nur ein Gerät, nachdem es von einem Gerät erkannt wurde. Wenn die beiden Seiten der fernbedienung nicht gleichzeitig berührt werden, wird die fernbedienung nicht aktiviert (die grüne LED leuchtet nicht). Diese Vorsichtsmaßnahme ist eine Sicherheitsmaßnahme, um ein versehentliches Einschalten des Geräts zu vermeiden. - Seite 23 Störung Abhilfe Die Steuereinheit zeigt einen Fehler an - Batterien leer, ersetzen. - Setzen Sie den Fehler zurück, indem Sie zuerst die On/Off-Taste (bei kaltem Gerät) drücken und dann erneut On/Off drücken, um zu versuchen, das Gerät einzuschalten. Das Gerät schaltet sich nicht ein - Batterien leer, ersetzen.
-
Seite 24: Ersatzteile
ERSATZTEILE Beschreibung 1 Steuergerät( Gasventil) 80011439 00 2 Steuergerätegehäuse mit unteren Schlitzen (RAL 7037) 80011433 00 80011434 00 3 Steuergerätegehäuse mit oberen und unteren Schlitzen (RAL 7037) 4 Gehäuse mit unteren Schlitzen (RAL 7037) 80011435 00 80005938 00 5 Fernbedienung std 6 Gr. - Seite 25 TECHNISCHER KUNDENDIENST...
-
Seite 26: Nützliche Informationen
NÜTZLICHE INFORMATIONEN Verkäufer Herr Straße (Via) Tel. Herr Straße (Via) Tel. Technischer Kundendienst Herr Straße (Via) Tel. Datum Eingriff TECHNISCHER KUNDENDIENST... -
Seite 27: Garantie
NOTE...
