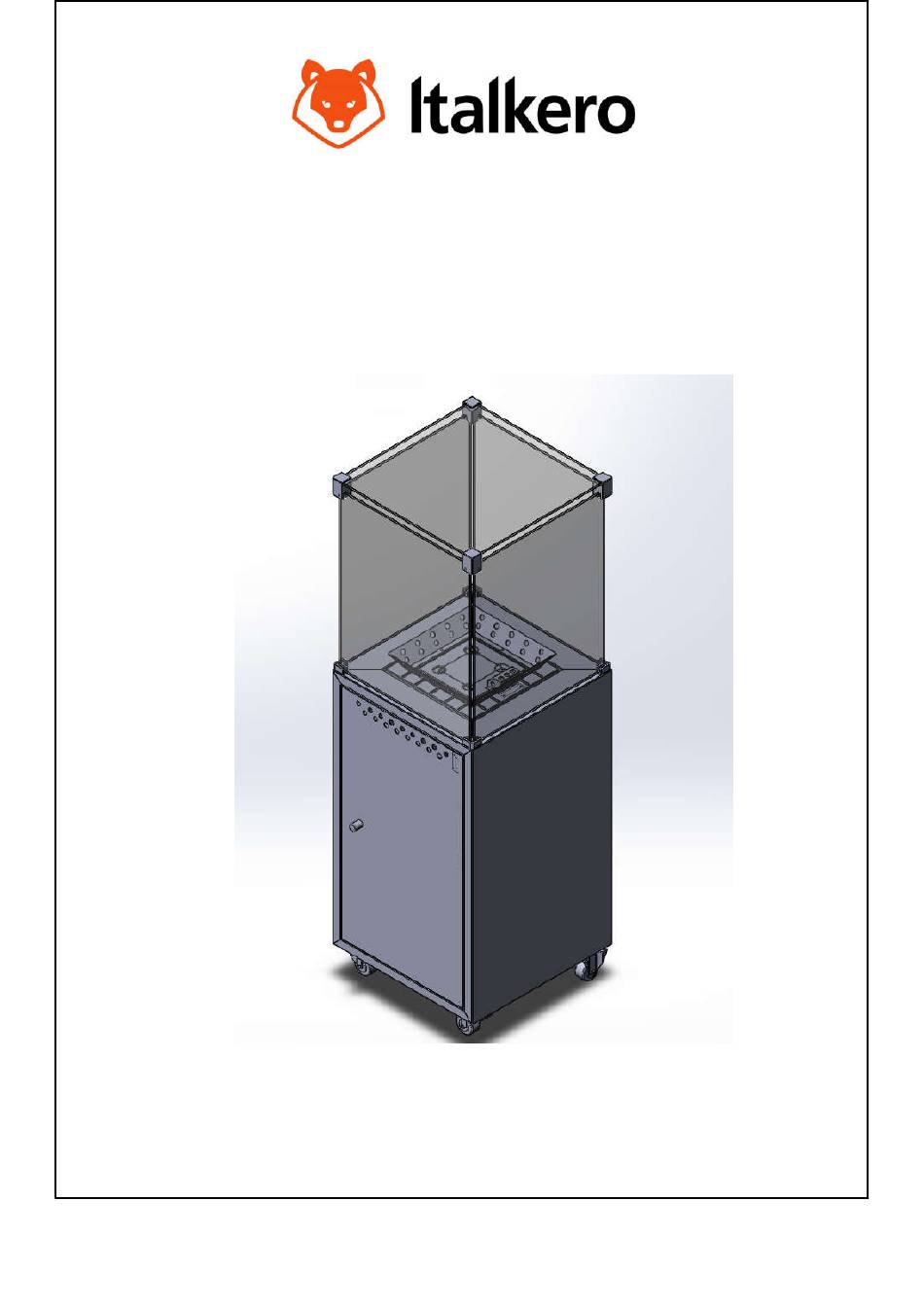

Italkero ETNA Handbuch
Gas fire patio heater
Verwandte Anleitungen für Italkero ETNA
Inhaltszusammenfassung für Italkero ETNA
- Seite 54 Estufa de exterior ETNA Manual de Usuario(ES)
-
Seite 73: Gasfeuer Patio Heizung
Gasfeuer Patio Heizung ETNA Bedienungsanleitung (DE) Bitte lesen Sie diese Bedienungsanleitung durch, BEVOR Sie das Feuer auspacken oder installieren... - Seite 74 INHALTSVERZEICHNIS Warnung Warnung Technische Daten Erste Schritte Was ist enthalten. Explodierende Zeichnung Teileliste 10&11 Montageprozeduren Produktzeichnung Heizungstand und Standort Gasschlauch & Regler Gas-Anforderungen Leckage-Test Beleuchtungsanleitung Nach Gebrauch und Lagerung Reinigung und Wartung Checkliste zur Fehlerbehebung Ersatzteile Warnung Garantie Kontakt...
-
Seite 75: Warnung
WARNUNG BITTE LESEN SIE DIE FOLGENDEN SICHERHEITSRICHTLINIEN VOR BETRIEB UND INSTALLATION SORGFÄLTIG DURCH. REPAIRS SOLLTEN NUR VON EINEM QUALIFIZIERTEN TECHNIKER Verwenden Sie dieses Gerät nicht für Innenräume, weil es Personen- oder Sachschäden verursachen kann. DIESE APPLIANCE MUSS NUR OUTDOORS VERWENDET werden. ... -
Seite 76: Warnung
Kleidung oder andere brennbare Materialien sollten nicht an der Heizung aufgehängt oder auf oder in der Nähe der Heizung angebracht werden. Verwenden Sie die Heizung nicht für irgendeine Form des Kochens. Werfen Sie nichts in die Heizung. ... - Seite 77 10. Lesen Sie die Anweisungen vor der Installation und Verwendung. 11. Dieses Gerät muss gemäß den geltenden Vorschriften installiert und die Gasflasche gelagert werden. 12. Versperren Sie nicht die Lüftungslöcher des Zylindergehäuses. 13. Verschieben Sie das Gerät nicht, wenn Sie in Betrieb sind. 14.
-
Seite 78: Spezifikation
Spezifikation Der Gaskamin ist für die Verwendung mit den folgenden Gastypen ausgelegt. Modell: Qogir MKIII (ETNA) Appliance-Kateg □I □I □I 3B/P(30) 3B/P(50) orien: Gasart: Butane / Propane LPG mixtures LPG mixtures Gasdruck: Butane : 28 – 30 mbar 28-30 mbar... - Seite 79 GETTING STARTED Bitte lesen Sie die Anweisung sorgfältig durch, bevor Sie das Gerät verwenden. Die Gasheizung wird in einer Box mit dem Gerät mit bereits installiertem Brenner, Rollenrädern, umgebenden Sicherheitsglas,Glas- oder Lavagesteinsbrennstoffbetten ankommen. Entfernen Sie das Gerät aus der Verpackung. Legen Sie es vorsichtig auf den Boden, halten Sie es aufrecht für eine einfache Montage.
-
Seite 80: Explodierende Zeichnung
Explodierende Zeichnung... - Seite 81 Qogir MKIII Teileliste Teil Nr. Teilename Glasaufsatz Brennerschild Flammenführer Pilotenschild Pilotenkonsole Brenner Brennerhalterung Pilot Alu-Rohrleitung Injektorbaugruppe Gasventil Gasventilhalterung Schalterhalterung umdrehen Ausschalter umdrehen Feste Mutter des Gasventils Knopf Unterschrank Montage Räder ohne Bruch Räder mit Bremse Scharnier Türmontage Megnet Türstopper 2.1 kg Glasperlen Lavastein Gastankkette...
-
Seite 82: Aufbauverfahren
AUFBAUVERFAHREN Entfernen Sie den Heizkörper und alle Teile aus dem Karton, dann folgen Sie den folgenden Verfahren. SCHRITT 1 – Schrankgriff befestigen Bitte schließen Sie den Schraubgriff an die Bohrung in der hinteren Scheibe an. SCHRITT 2 – Anbringen von Lenkrollen Mit mindestens zwei Personen betitelt das Gerät vorsichtig auf seiner Seite, um die Rollenräder zu befestigen. -
Seite 83: Schritt 4 - Installieren Von Umgebungssicherheitsglas
den Brenner legen. Stellen Sie sicher, dass der Bereich um das Pilotlicht frei gehalten wird, damit Luft erreicht werden kann. Positionierung von Glas oder Lavastein auf dem Brenner - Bitte bleiben Sie den Pilotbereich klar SCHRITT 4 – Installieren von Umgebungssicherheitsglas Mit einem HEX Key fixieren Sie das umgebende Sicherheitsglas zusammen mit den mitgelieferten Glashalterungen und Schrauben an den Seiten des Brenners. -
Seite 84: Produktzeichnung
PRODUKTZEICHNUNG HEIZUNGSSTÄNDER UND STANDORT Die Heizung ist nur für den Einsatz im Freien. Achten Sie immer darauf, dass eine ausreichende Belüftung gewährleistet ist. Halten Sie immer den richtigen Abstand zu brennbaren Materialien von mindestens 2 Metern. Stellen Sie nicht in der Nähe Ihres Hauses. ... -
Seite 85: Gasschlauch & Regler
Gasschlauch & Regler Die Regulierungsbehörden und der Schlauch müssen den Bestimmungen EN16129, EN16436-1 und EN16436-2 entsprechen, zusätzlich zu den geltenden nationalen Vorschriften. WARNUNG!!! Es ist besonders wichtig, dass Sie den Gasschlauch NICHT unter den direkt unter dem Brenner leiten. Lassen Sie den Schlauch keinen Teil des Brenners oder heizer berühren. -
Seite 86: Prüfung Der Dichtigkeit
Hinweis-Gas-Flaschenkette Wenn die Gasflasche in den Schrank gelegt wird, müssen Sie an der Türkette wie unten Bild hängen. PRÜFUNG DER DICHTIGKEIT Gasanschlüsse an der Heizung werden vor dem Versand im Werk undicht getestet. Bei der Installation sollte eine vollständige Dichtheitsprüfung durchgeführt werden, da eine mögliche Fehlbehandlung im Versand oder ein übermäßiger Druck auf die Heizung ausgeübt werden kann. -
Seite 87: Nach Benutzung Und Lagerung
Drücken Sie den Reglerknopf ca. 1 Minute, um die Luft zu reinigen und Gas in das System zu lassen. Sobald der Pilotbrenner leuchtet, halten Sie den Regler 5 Sekunden gedrückt und lassen Sie ihn dann los. Wenn der Brenner nicht in Flammen steht, wiederholen Sie die obigen Schritte erneut. ... -
Seite 88: Checkliste Zur Fehlerbehebung
Wenn die Brennerdüsen durch Ruß oder anderen Schmutz blockiert werden, entfernen Sie das Kraftstoffbett und verwenden Sie einen Stift oder eine Büroklammer. Stellen Sie sicher, dass der Brenner geschaltet ist. Führen Sie die oben genannten Wartungsschritte regelmäßig aus. CHECKLISTE ZUR FEHLERBEHEBUNG Der Pilot leuchtet nicht und bleibt nicht an •... -
Seite 89: Ersatzteile
Ersatzteile Oberes Glas 001A Seitenglas 001B 001B(Logo) Seitenglas mit Logo 001C Obere Glasklemme 001D Untere Glasklemme Pilot Alu-Rohrleitung Injektorbaugruppe Gasventil mit Adapter Ausschalter umdrehen Knopf Räder ohne Bremse Räder mit Bremse Glasperlen / Set Lavastein / Set... -
Seite 90: Warnung
Hinweis:(Falls zutreffend) Drücken Sie die Aufbruchspause auf Rollen (siehe bild unten) wird sich nicht bewegen. Geöffnet: Gesperrt: Umschaltgerät (Falls zutreffend) Wir haben auch umgedrehtSchalter auf das Produkt. Es wird die Gasversorgung des Piloten abschalten, wenn die Heizung herunterfällt." (Umschaltschalter siehe Bild unten Bild.) Für Kongur 425P, Kongur 425T,Q9,Lhotse 817, die nicht mit Umschaltschalter ausgestattet sind. - Seite 91 System unzureichend oder unsachgemäß gewartet oder geändert wird. Alle Reparaturen und Ersatzarbeiten haben eine 90-tage-Garantie oder den ursprünglichen Garantiesaldo , je nach größerem Wert. ITALKERO behält sich das Recht vor, nicht mehr lieferbare Produkte, die noch unter Garantie stehen, durch das nächste gleichwertige Spezifikationsprodukt zu ersetzen.
