Installation
MOVE-BoxHMI-02

3.5 Eingangs-/Ausgangsschema

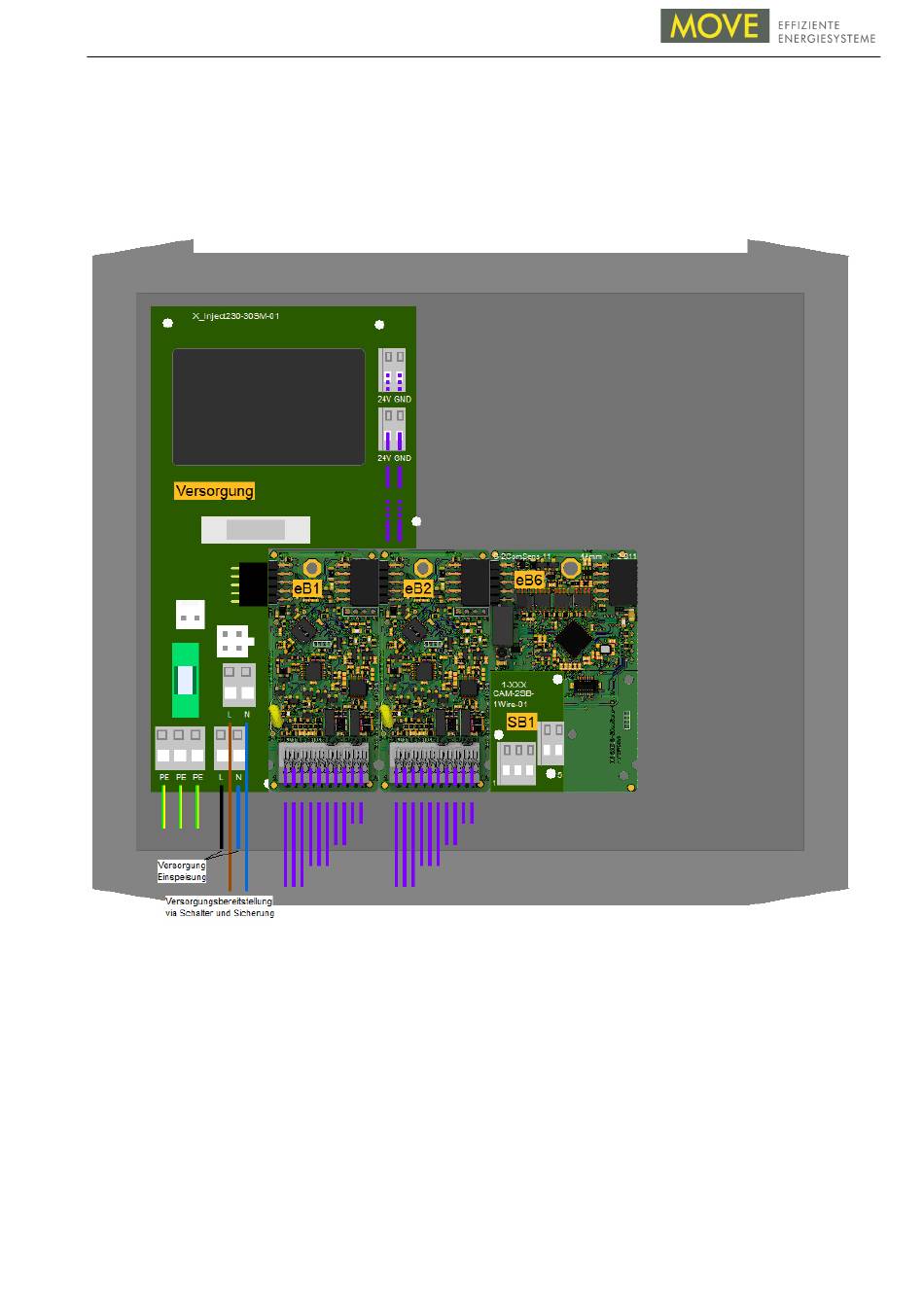

Im Folgenden ist das Anschlussschema und Teile der Innenschaltung des Steuerungssystems darge-
stellt. Um Überlappungen zu vermeiden sind teiweise Komponenten auseinandergezogen sowie An-
schlussleitungen unterbrochen und gestrichelt dargestellt (vertikal versetzt fortgeführt).
Build:20201119-174715-7056435afo Angaben unverbindlich. Änderungen vorbehalten.
Seite 26 von 53
