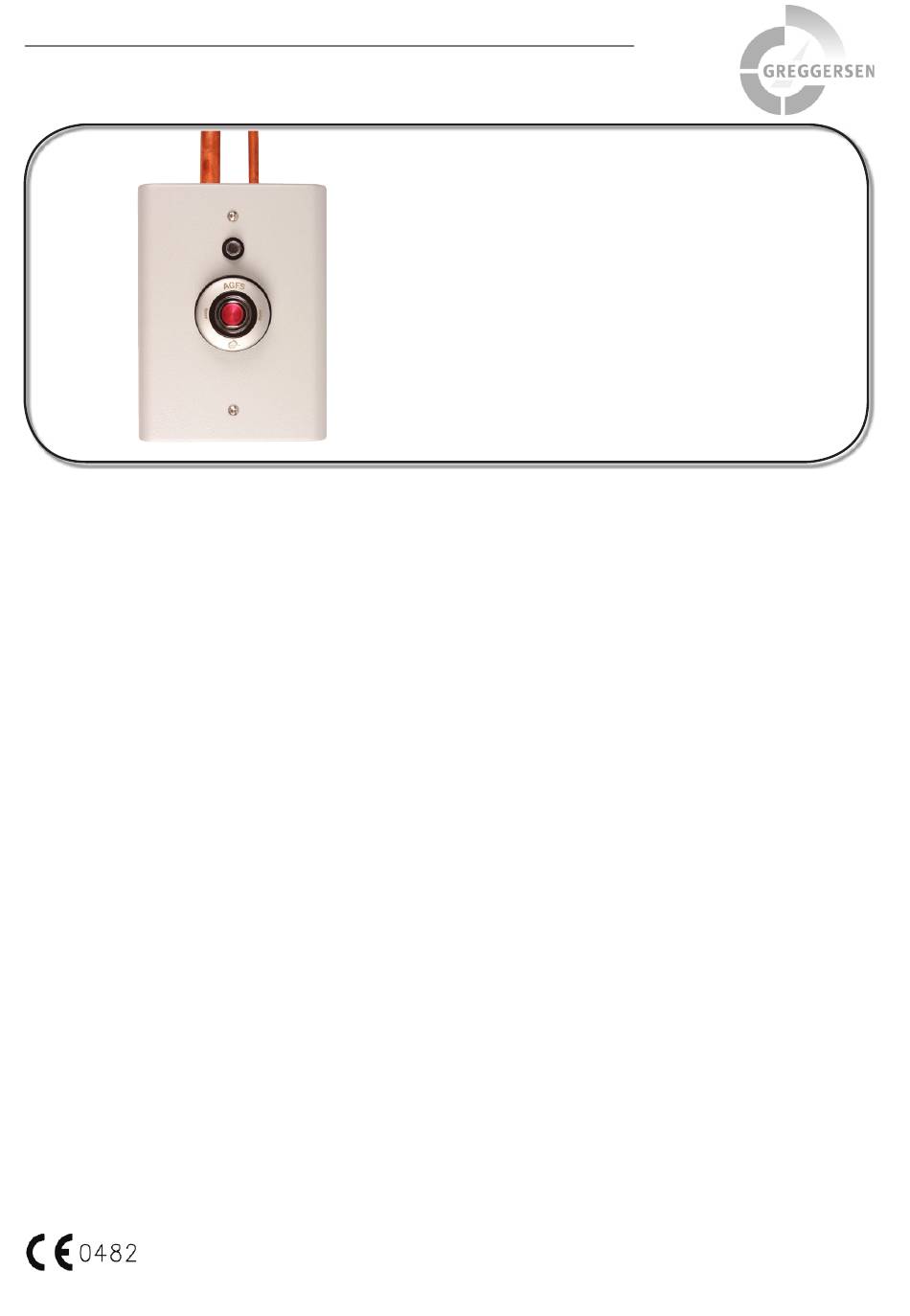

Anästhesie-Gas-Fortleitungs-System AGFS
Aufbau
Entnahmestellen in Anästhesiegas-Fortführungssystemen (AGFS) werden direkt an eine zentrale
Druckgasversorgung mit einem Versorgungsdruck von ca. 500 kPa Druckluft oder Stickstoff
angeschlossen. Das Druckgas wird für den Ejektor benötigt, der entweder direkt im Unterputz-
bzw. Hohlwandgehäuse oder extern montiert werden kann. Mit dem integrierten Regelventil
wird die optimale Saugleistung eingestellt. Ein Rückschlagventil verhindert ein Rückströmen von
abgesaugten Gasen in eine andere Entnahmestelle. Über die Absaugleitung wird das Druckgas
zusammen mit den abgesaugten Anästhesiegasen ins Freie oder in den Abluftschacht einer
Klimaanlage geführt. Externe Ejektoren können bis zu 10 m von der Entnahmestelle entfernt
montiert werden. Sie müssen zu Wartungs- und Inspektionsarbeiten zugänglich bleiben. Da
der Ejektor nicht mehr in der Entnahmestelle montiert ist, wird die Geräuschentwicklung am
Einsatzort der Anästhesiegasabsaugung minimiert. Über eine Schlauchverbindung wird das
Treibgas von der Entnahmestelle zum Ejektor geführt.
Bedienung
In die Entnahmestelle lassen sich ausschließlich Stecker einkuppeln, die der DIN EN ISO 9170-2
entsprechen!
Stecker bis zum hörbaren Klicken in die Entnahmestelle schieben. Durch das Einkuppeln des
Steckers wird das Rückströmventil sowie das Druckgasventil geöffnet. Druckgas strömt durch den
Ejektor und erzeugt ein Vakuum. Das Schauzeichen zeigt die Betriebsbereitschaft des Systems an.
Anästhesiegase können nun abgesaugt werden.
Wird der Druckring der Entnahmestelle gedrückt, kann der Stecker aus der Entnahmestelle
gezogen werden. Der Stecker sollte dabei mit der Hand festgehalten werden! Das Rückströmventil
sowie das Druckgasventil schließen automatisch; die Absaugung wird unterbrochen.
Greggersen Gasetechnik GmbH, Bodestraße 27-29, 21031 Hamburg, Germany, Fon +49 (0)40-73 93 57-0
Verwendung
zur Absaugung von Anästhesiegasen;
die Anästhesiegase werden über eine
Abluftleitung ins Freie geführt
Zubehör:
•
04.12.13/GR/ AGFS-Forano.dts.eng.pdf
Stecker AGFS
