Bedienungsanleitung: elektronischer Schalter Main Switch
ACHTUNG: bitte beachten Sie die korrekte Polung des Antriebsakkus und des Reglers/Steller. Die roten
Kabek entsprechen dem Pluspol (+) und die schwarzen dem Minuspol (-). Audarf der Eingang (input) und der
Ausgang (output) niemals vertauscht werden. Eine Vertauschung/Verpolung kann schwere Schäden
Vor dem Einschalten des Main Switch unbedingt den Antriebsakku anschließen und erst dann über den
magnetischen Schaltgeber oder den Rc-Switch einschalten. Zur Außerbetriebnahme in umgekehrter
Reihenfolge vorgehen. Erst Main Switch ausschalten, dann die Antriebsbatterie abtrennen. Nicht
während des Betriebes (Motorlauf) abschalten!
2.1 Anschlußbeispiel des Main Switch
Der Main Switch misst auch die Spannung des Antriebsakkus und den Stromfluß und stellt als
Telemetriedaten diese Werte und die verbrauchte Kapzität zur Verfügung. Der Ext.Anschluß des Main Switch
sollte dazu mit dem Ext. Steckplatz des Duplex Empfänger verbunden werden. Wird die Telemetrie nicht
benötigt, bleibt der Ext. Anschluss des Main Switch frei.
Der Minuspol (-) des Main Switch Ext. ist isoliert. Verbinden Sie diesen niemals mit dem Minus der
Stromversorgung (Antriebakku).
2.2 Laden des Antriebsakkus
Der Antriebsakku kann geladen werden, auch wenn der Main Switch noch am Akku angesteckt ist.
Wichtig: der Main Switch muss ausgeschaltet sein (grüne LED aus). Niemals während dem
Ladevorgang den Akku abstecken. Niemals über den Main Switch Ausgang laden! Wir empfehlen für
die Ladung die Verbindung zum Main Switch zu trennen und den Akku separat zu laden. So werden
Fehlbehandlungen vermieden, denn diese könnten den Main Switch zerstören.
verursachen und wird nicht über die Garantie des Gerätes abgedeckt.

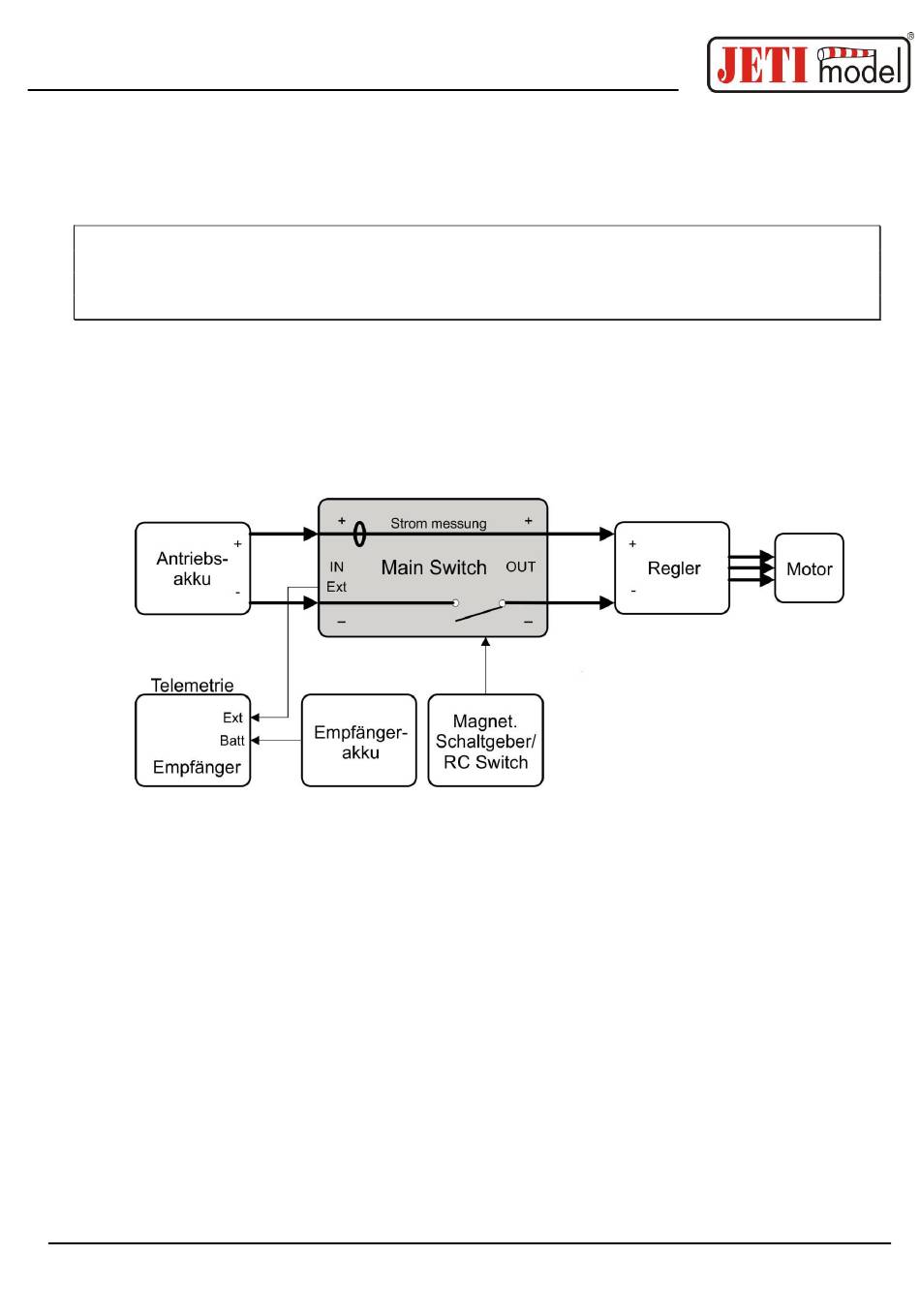

Fig. 2: Blockschaltbild der Hauptschalter
