Elektronischer schalter
Bedienungsanleitung: elektronischer Schalter Main Switch
1. Einleitung
Der Main Switch ist ein elektronischer Schalter und wurde zum Schalten der Hauptstromversorgung
in einem RC-Modell entwickelt. Das ergibt einen großen Sicherheitsvorteil im Umgang mit dem
Modell, ohne die Notwendigkeit die Akus des Modells physisch vom Antrieb zu trennen. Ein großer
Vorteil der elektronischen Schalter im Vergleich zu mechanischen Schaltern ist im Allgemeinen die
höhere Zuverlässigkeit in Bezug auf Vibrationsfestigkeit, nahezu unbegrenzte Anzahl der
Schaltzyklen und ein sehr niedriger Innenwiderstand.
beweglichen Teile, wie Kontakte usw., dadurch ist ihre Lebensdauer und Zuverlässigkeitextrem
hoch. Der Main Switch verhindert außerdem die Entstehung der bekannten Ansteckfunken, welche
sonst durch die Vorladung der Reglerkondensatoren entstehen. Spezielle Anti-Blitzschaltungen oder
–Stecker sind nicht erforderlich.
Der Main Switch wird mit dem bekannten Magnetschaltgeber geliefert, dieser kann gegen den
optional erhältlichen RC-Switch austauscht werden. Der RC-Switch kann mit den JETI Duplex
Sendern drahtlos betätigt werden.
Obwohl der Main Switch vorrangig für den Einsatz als Hauptschalter im RC-Modell konstruiert
wurde, lässt er sich auch für viele andere Anwendungen zur Schaltung einer Stromversorgung
nutzen.
2. Anschluss
Der Antriebsakku wird über die Eingangskabel (Input) mit 6 bzw. 8mm
einem hochwertigen Stecksystem angeschlossen. Die Ausgangskabel (output) mit gleichem Querschnitt
werden mit dem Regler verbunden.
Telemetriedatenübermittlung zu einem JETI Duplex Empfänger angesteckt und ein weiteres dreiadriges Kabel
versorgt den magnetischen Schaltgeber bzw. den optionalen RC-Switch. Es überträgt die Ein-/Aus-
Schaltzustände.
Der Main Switch schaltet den negativen Pol (-) des Antriebsakkus. Der positive Pol (+) bleibt immer
durchgeschaltet!
Das dreiadrige „Servokabel" mit JR Stecker wird für die

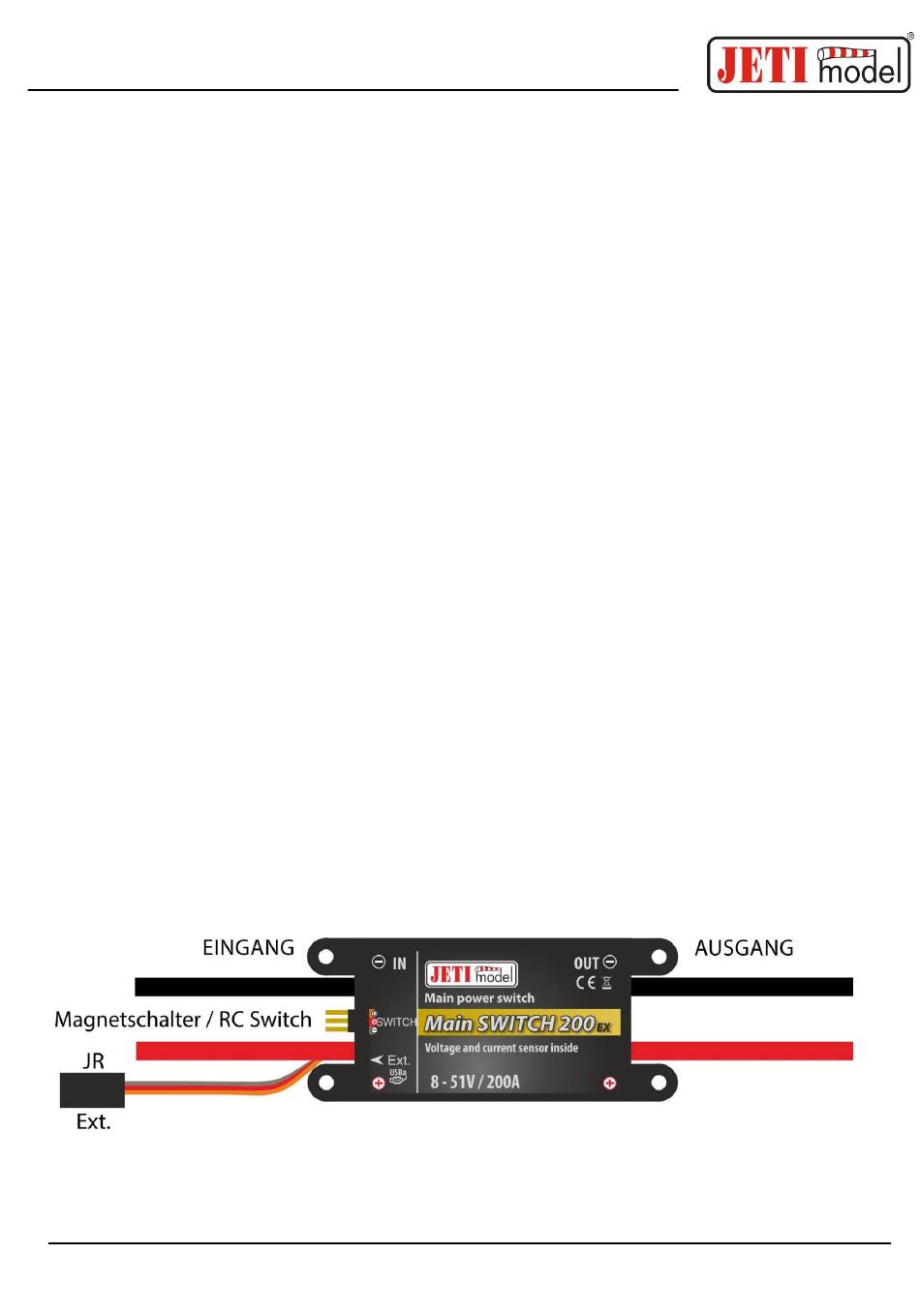

Fig. 1: Verbindung von Eingangs- und Ausgangskabel
-2-
Elektronische Schalter haben keine
2
Querschnitt am Main Switch mit
