Bedienungsanleitung: elektronischer Schalter Main Switch
3. Montage
Der Main Switch wird im Modell über die Befestigungslaschen mit Gummitüllen zur
Vibrationsdämpfung montiert. Die Eingangs- und Ausgangskabel zum Akku/Regler müssen
ausreichend dimensioniert sein, entsprechend der Höhe des tatsächlichen Stromes.
Als Verbinder eignen sich hochwertige Goldkontaktstecksysteme wie z.B. EC5 oder 5,5mm für bis zu
~100A oder 8mm für bis zu ~200A.
4. Telemetrie
Der Main Switch misst die Spannung und den fliessenden Strom aus dem Antriebsakku und kann daher diese
Werte und die verbrauchte Akkukapazität per EX Telemetrie an das Jeti Duplex System weitergeben.

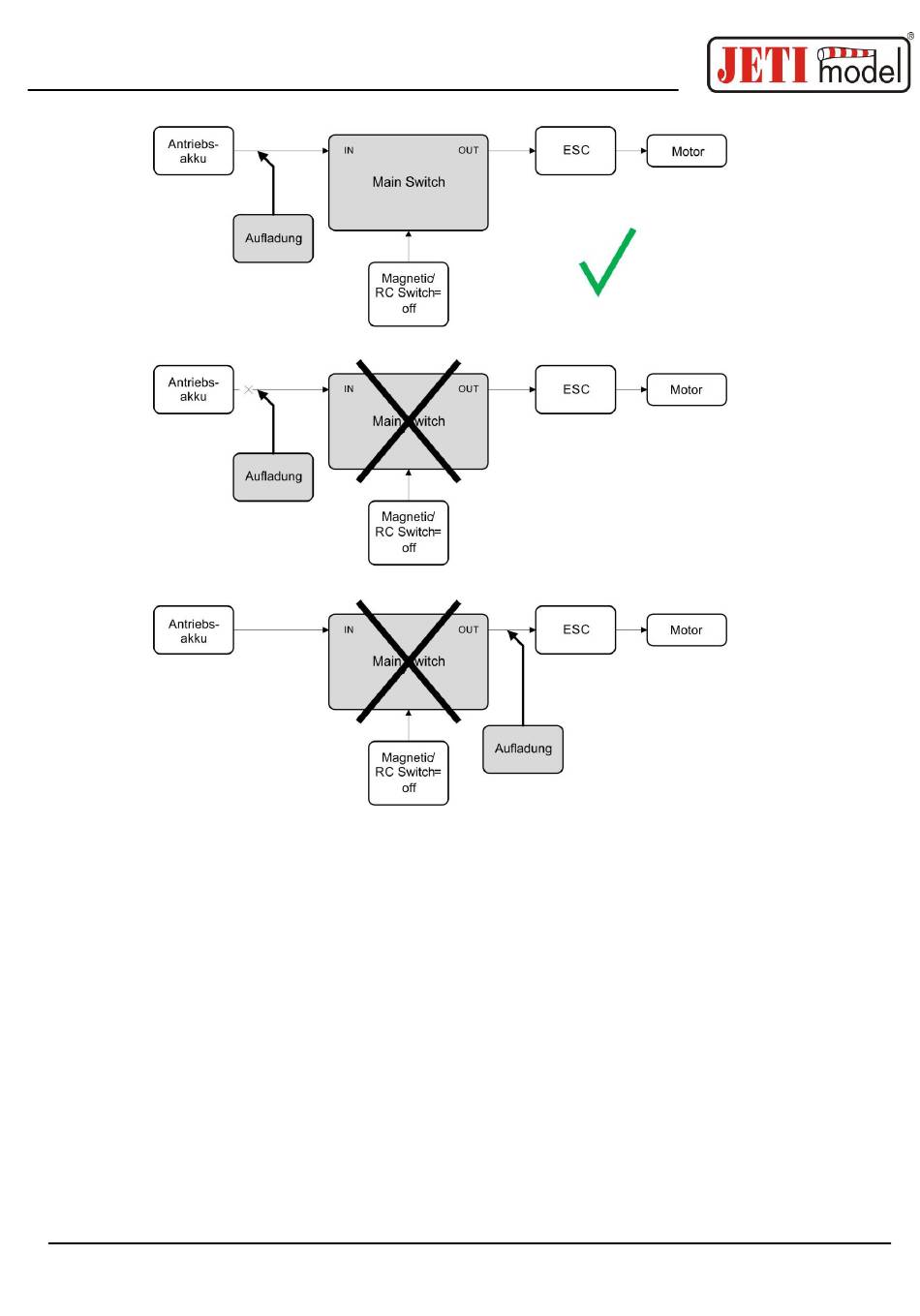

Fig. 3: Aufladen der Batterie
-4-
