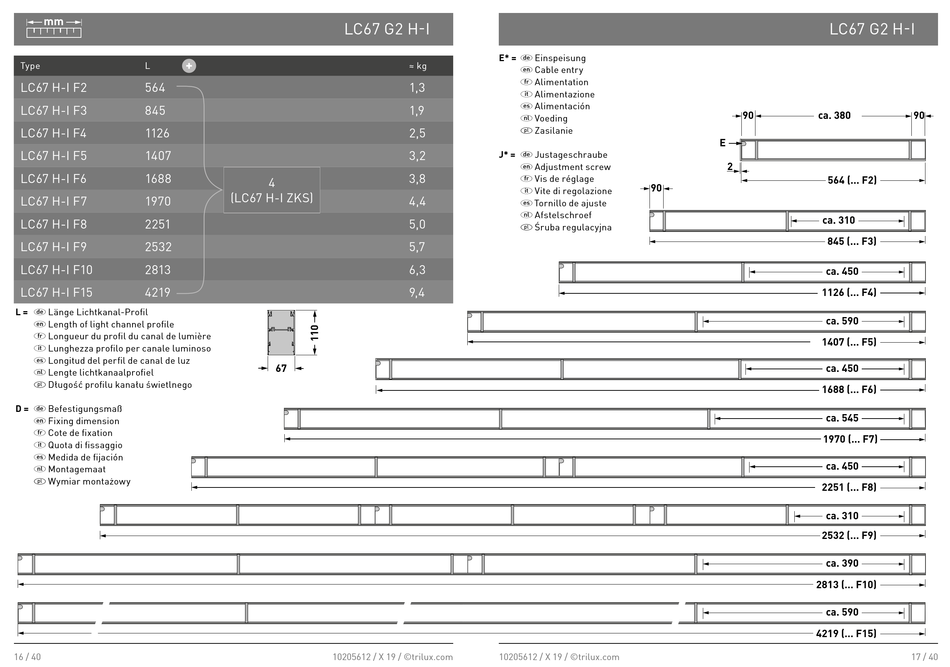

TRILUX LC67 G2 H-I Montageanleitung Seite 9

mm
Type L
LC67 H-I F2 564
LC67 H-I F3 845
LC67 H-I F4 1126
LC67 H-I F5 1407
LC67 H-I F6 1688
LC67 H-I F7 1970
LC67 H-I F8 2251
LC67 H-I F9 2532
LC67 H-I F10 2813
LC67 H-I F15 4219
L = D Länge Lichtkanal-Profil
E Length of light channel profile
F Longueur du profil du canal de lumière
I Lunghezza profilo per canale luminoso
S Longitud del perfil de canal de luz
N Lengte lichtkanaalprofiel
P Długość profilu kanału świetlnego
D = D Befestigungsmaß
E Fixing dimension
F Cote de fixation
I Quota di fissaggio
S Medida de fijación
N Montagemaat
P Wymiar montażowy
16 / 40
LC67 G2 H-I
≈ kg
1,3
1,9
2,5
3,2
3,8
4
(LC67 H-I ZKS)
4,4
5,0
5,7
6,3
9,4
67
10205612 / X 19 / ©trilux.com
E* = D Einspeisung
E Cable entry
F Alimentation
I Alimentazione
S Alimentación
N Voeding
P Zasilanie
J* = D Justageschraube
E Adjustment screw
F Vis de réglage
90
I Vite di regolazione
S Tornillo de ajuste
N Afstelschroef
P Śruba regulacyjna
10205612 / X 19 / ©trilux.com
LC67 G2 H-I
90 ca. 380
E
2
564 (... F2)
ca. 310
845 (... F3)
ca. 450
1126 (... F4)
ca. 590
max. 1200
1407 (... F5)
ca. 450
1688 (... F6)
ca. 545
1970 (... F7)
ca. 450
2251 (... F8)
ca. 310
2532 (... F9)
ca. 390
2813 (... F10)
ca. 590
4219 (... F15)
90
17 / 40
