Als Nächstes wählen Sie zunächst für die inneren und dann für die äußeren Profile die Position
von Lead-in und Lead-out aus. Swifty schneidet die Teile in der Reihenfolge aus, in der die
Lead-ins und Lead-outs festgelegt sind.
Die Schaltfläche Repeat (Wiederholen) wird immer dann verwendet, wenn mehr als ein
identisches Teil ausgeschnitten werden soll. Dadurch werden Kopien von Lead-ins und Lead-
outs vom ausgewählten Teil auf die anderen identischen Teile übertragen.
Wenn ein Lead-in ein angeordnetes Teil überlappt, wird es mit einem roten Kreis markiert. Sie
können ein Lead-in über die Schaltfläche Lead-in Modify (Anfahrt ändern) oben auf dem
Bildschirm verändern oder aber das Teil vom Lead-in wegziehen.
Nachdem Sie alle Lead-ins und Lead-outs festgelegt haben, klicken Sie abschließend auf Next
(weiter). SwiftyCAM erzeugt nun eine TAP-Datei mit dem G-Code.
Einschalten der Maschine und Anfahren der Referenzpunkte der Achsen
Öffnen Sie SwiftyCNC über die Verknüpfung auf dem Desktop.
Der Bildschirm Program Basic Run wird angezeigt. Standardmäßig ist die Maschine deaktiviert,
sodass ihre Bewegungsfunktionen nicht zur Verfügung stehen. Klicken Sie zum Aktivieren der
Maschine unten links auf die grün blinkende Schaltfläche Machine Enable.
Damit SwiftyCNC weiß, wo sich die Maschinenachsen befinden, müssen diese zunächst an ihre
Referenzpunkte gebracht werden. Diese Position wird auch als Grundstellung oder
Ausgangsposition bezeichnet.
Fahren Sie die Referenzpunkte der Maschine an, indem Sie für jede Achse auf die Schaltfläche
Home klicken. Wenn der jeweilige Home-Schalter betätigt wird, bewegen sich die X- und Y-
Achsen zu ihren Referenzpunkten und halten an. Die Home-LEDs leuchten grün und zeigen so
an, dass sich die Achsen nun an ihren Referenzpunkten befinden. Vergewissern Sie sich, dass
der Weg frei von Hindernissen ist.
Einsetzen und Sichern des Materials

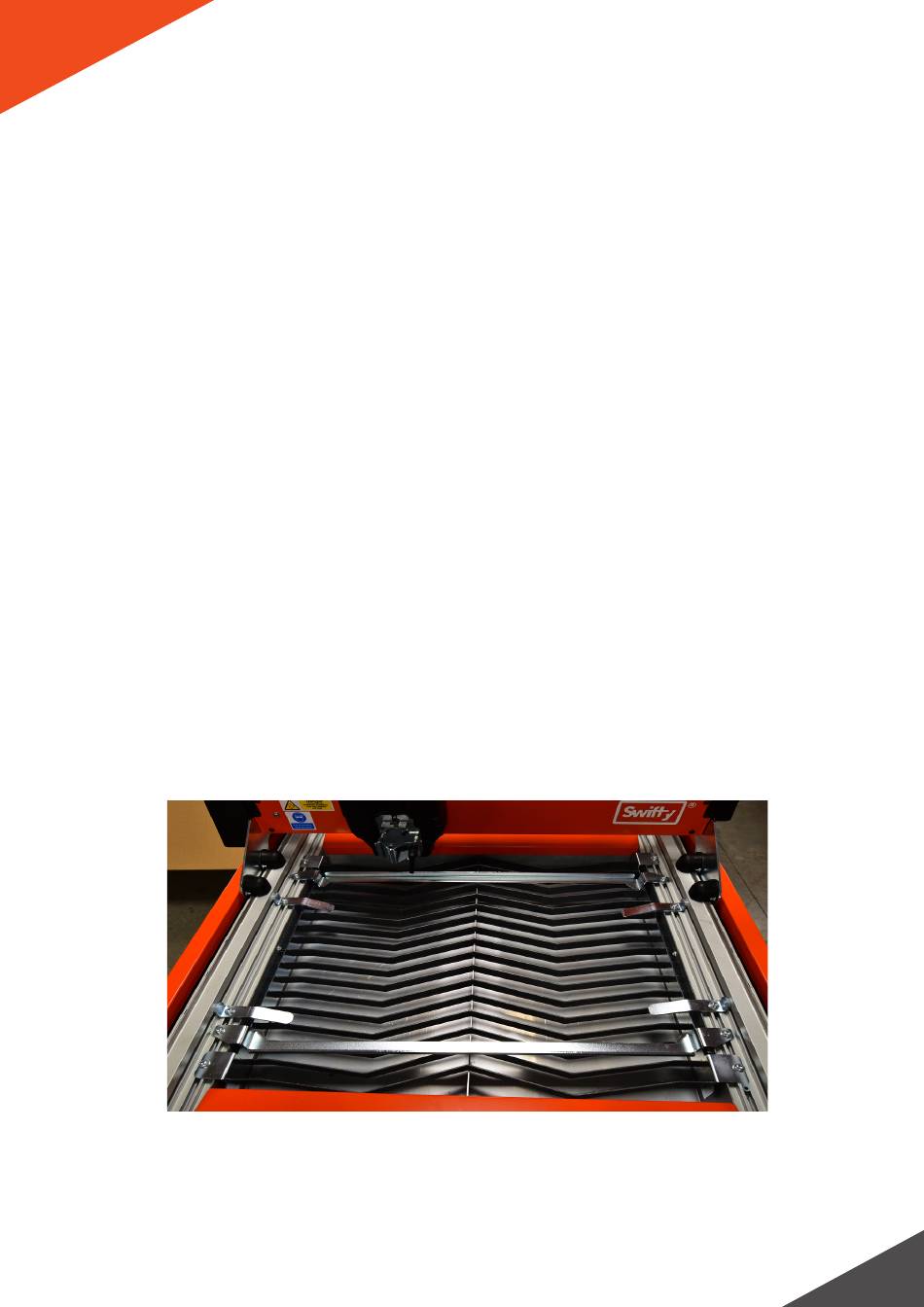

Während sich die Maschine an ihrer Ausgangsposition befindet, setzen Sie das Material (Blech)
in den Schneidetisch ein.
