Inhaltszusammenfassung für infra world Easy Control
Seite 1

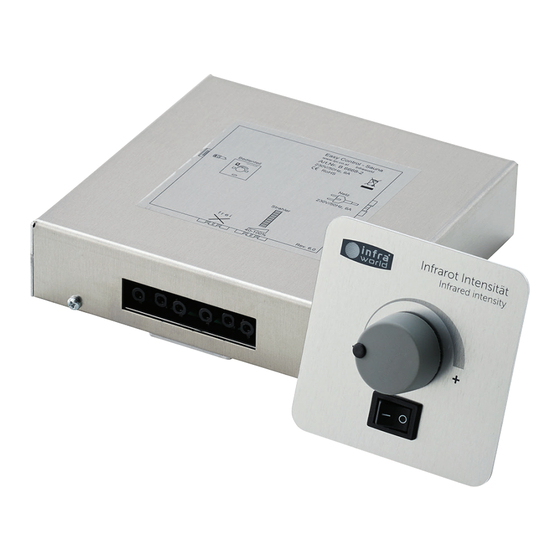

Version: 11/2020 M ONT AG E- U ND GEBR AUCHSANW EIS UN G D eut sc h TECHNISCHE DATEN: Steuerung Easy Control - Sauna Typ: Art. Nr.: B6676 Steuergerät zur stufenlosen Regelung eines Einsatzbereich: Infrarotstrahlers Spannung: 230 V~, 50 Hz Schaltleistung: max.
Seite 2
LIEFERUMFANG: ARTIKEL ARTIKEL 4m Anschlusskabel mit Steuerungsbox (Leistungsteil) Netzstecker (Art. Nr.: B3395) Montage- und Bedienteil Gebrauchsanweisung SICHERHEITSHINWEISE: • Die elektrische Installation darf nur von einem autorisierten Elektro- installateur durchgeführt werden. • Bei unsachgemäßer Montage besteht Brandgefahr. Einbauvorschriften beachten. • Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes...
Seite 3
SICHERHEITSHINWEISE: Achtung: Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch eine Anschlussleitung des Herstellers ersetzt werden. • Bei der Montage im Inneren einer Kabine darf das Bedienteil nicht über einem Infrarotstrahler positioniert werden. • Das Leistungsteil muss frei zugänglich, außerhalb der Kabine, positioniert werden.
Seite 4
MONTAGEHINWEISE: • Um eine bequeme Regelung des VITALlight-IPX4-Infrarotstrahlers zu ermöglichen, empfehlen wir eine Montage des Bedienteils direkt neben dem Strahler (siehe Abb. 2). • Für den Einbau des Bedienteils machen Sie, an der gewünschten Position der Kabinenwand, einen Ausschnitt von 65 x 65 mm und einer Tiefe von mind. 25 mm (siehe Abb. 2) und führen anschließend das Verbindungskabel des Bedienteils im Kabelkanal (falls vorhanden) oder an der Außenwand der Kabine zum Leistungsteil.
