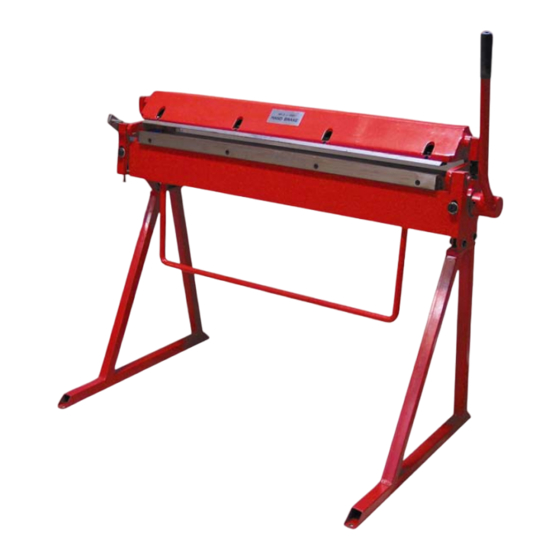

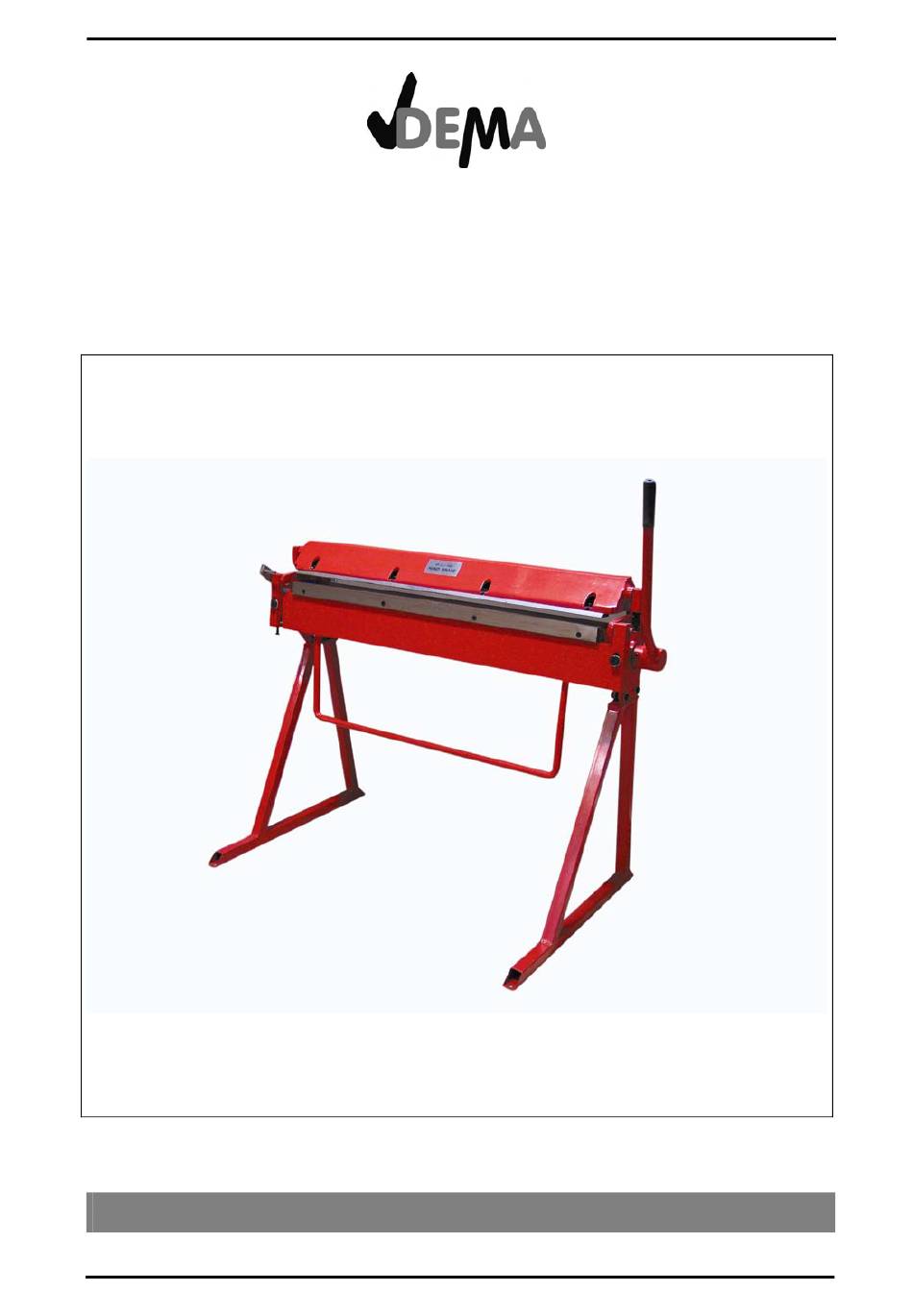

- Seite 1 SCHWENKBIEGEMASCHINE W1,2 X 1060 ARTIKEL-NR. 24384 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH • IM TOBEL 4 • 74547 ÜBRIGSHAUSEN WWW.FIXVERSAND.DE © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 12.05.2006...
-
Seite 2: Inhaltsverzeichnis
24384 – Schwenkbiegemaschine W1,2 x 1060 Inhaltsverzeichnis SICHERHEITSHINWEISE........................3 MONTAGE & AUFBAU ........................3 BEDIENUNG ............................3 Obere Druckplatteneinstellung........................3 Biegewannenjustierung..........................4 Einstellung Winkelanschlag ........................4 WARTUNG............................4 ENTSORGUNG..........................4 TECHNISCHE DATEN........................4 EXPLOSIONSZEICHNUNG....................... 5 TEILELISTE ............................6 CE-ZERTIFIKAT ..........................7... -
Seite 3: Sicherheitshinweise
24384 – Schwenkbiegemaschine W1,2 x 1060 SICHERHEITSHINWEISE • Kontrollieren Sie das Gerät vor Inbetriebnahme auf Vollständigkeit und Funktion. • Nehmen Sie niemals ein defektes oder funktionsunfähiges Gerät in Betrieb! Kontaktieren Sie den Hersteller oder lassen Sie das Gerät von einem qualifizierten Mechaniker kontrollieren oder reparieren. -
Seite 4: Biegewannenjustierung
24384 – Schwenkbiegemaschine W1,2 x 1060 BIEGEWANNENJUSTIERUNG • Pressen Sie die obere Druckplatte (6) fest an und lösen Sie auf beiden Seiten die Schrauben (8) und (10). Dadurch schiebt sich die Biegewanne (2) und das Winkeleisen (1) unter die Biegekante des Rahmens (3), entsprechend der Dicke des Werkstückes. -
Seite 5: Explosionszeichnung
24384 – Schwenkbiegemaschine W1,2 x 1060 EXPLOSIONSZEICHNUNG SEITE 5 VON 7... -
Seite 6: Teileliste
24384 – Schwenkbiegemaschine W1,2 x 1060 TEILELISTE Beschreibung Stück Winkeleisen (untere Biegekante) Biegewanne Körper / Rahmen Welle Winkeleisen (obere Biegekante) Obere Druckplatte Schraube Schraube Unterlegscheibe Schraube Distanzbuchse Rechtes Verbindungseisen Rechter Fuß Inbusschraube – Winkelanschlag Winkelanschlag Schraube Unterlegscheibe Federring Mutter Linker Fuß... -
Seite 7: Ce-Zertifikat
24384 – Schwenkbiegemaschine W1,2 x 1060 CE-ZERTIFIKAT EU-Konformitätserklärung EU Declaration of Conformity Hiermit erklären wir, FIX-Versand DEMA-Vertriebs GmbH We herewith declare Im Tobel 4, 74547 Übrigshausen, Germany Dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen...
