Gebruiksaanwijzing
LED-driver
Bestelnr. 2266202, 2266524, 2265915,
2265916, 2265917, 2265918
Beoogd gebruik
Dit product is een schakelende voeding met een con-
stante uitgangsspanning van 12 V/DC voor gebruik
met lichtdioden (LED-lampen). Een elektronische
beveiligingscircuit schakelt de voeding uit in het ge-
val van overbelasting, overspanning, kortsluiting en
te hoge temperatuur. De voeding wordt automatisch
gereset nadat de fout is verholpen en is dan weer
gereed voor gebruik.
Dit product is alleen bedoeld voor gebruik bin-
nenshuis. Contact met vocht moet absoluut
worden vermeden.
Om veiligheids- en goedkeuringsredenen mag u
niets aan dit product veranderen. Als het product
voor andere doeleinden wordt gebruikt dan hierboven
beschreven, kan het worden beschadigd. Bovendien
kan onjuist gebruik resulteren in kortsluiting, brand,
elektrische schokken of andere gevaren. Lees de ge-
bruiksaanwijzing goed door en bewaar deze op een
veilige plek. Het product mag alleen samen met de
gebruiksaanwijzing aan derden worden doorgegeven.
Het product is voldoet aan de nationale en Europese
wettelijke voorschriften. Alle bedrijfs- en productna-
men zijn handelsmerken van de betreffende eigena-
ren. Alle rechten voorbehouden.
Leveringsomvang
•
Voeding
•
Gebruiksaanwijzing
Meest recente gebruiksaanwijzing
Download de meest recente gebruiksaanwijzing via
www.conrad.com/downloads of scan de afgebeelde
QR-code. Volg de aanwijzingen op de website op.
Verklaring van de tekens
Het symbool met een bliksemschicht in een
driehoek wijst op een risico voor uw ge-
zondheid, bijv. door een elektrische schok.
Dit symbool met het uitroepteken in een
driehoek wordt gebruikt om belangrijke
informatie in deze gebruiksaanwijzing
te onderstrepen. Lees deze informatie
altijd aandachtig door.
Dit product dient binnenshuis en op een
droge plek te worden gebruikt.
Het product is ontworpen volgens be-
schermingsklasse II (versterkte of dub-
bele isolatie, beschermende isolatie).
Voorschakelapparatuur met beschermen-
de isolatie en beveiliging tegen kortsluiting.
Onafhankelijke omvormer ontworpen voor
het bedienen van verlichting zonder extra
behuizingen of veiligheidsmaatregelen.
De opbouwarmaturen zijn geschikt voor
F
directe montage op normaal ontvlamba-
re oppervlakken.
M
De elektronische transformator kan op
houten oppervlakken worden geplaatst.
Voorschakelapparatuur om de lamp te
100
beveiligen tegen oververhitting tot tem-
peraturen ≥
.
100 ºC
Veiligheidsinstructies
Lees de gebruiksaanwijzing aan-
dachtig door en neem vooral de vei-
ligheidsinformatie in acht. Indien de
veiligheidsinstructies en de aanwij-
zingen voor een juiste bediening in
deze gebruiksaanwijzing niet worden
opgevolgd, aanvaarden wij geen ver-
antwoordelijkheid voor hieruit resul-
terend persoonlijk letsel of materiële
schade. In dergelijke gevallen vervalt
de aansprakelijkheid/garantie.
a) Algemene informatie
• Dit apparaat is geen speelgoed. Houd het buiten
het bereik van kinderen en huisdieren.
• Laat verpakkingsmateriaal niet achteloos rond-
slingeren. Dit kan voor kinderen gevaarlijk speel-
goed worden.
• Bescherm het product tegen extreme tempe-
raturen, direct zonlicht, sterke schokken, hoge
vochtigheid, vocht, brandbare gassen, stoom en
oplosmiddelen.
• Stel het product niet aan mechanische spanning
bloot.
• Als het product niet langer veilig gebruikt kan
worden, stel het dan buiten bedrijf en zorg ervoor
dat niemand het per ongeluk kan gebruiken. Vei-
lig gebruik kan niet langer worden gegarandeerd
als het product:
- zichtbaar is beschadigd,
- niet meer naar behoren werkt,
- gedurende een langere periode onder slechte
omstandigheden is opgeslagen of
- onderhevig is geweest aan ernstige transport-
belasting.
• Behandel het product met zorg. Schokken, stoten
of zelfs een val van geringe hoogte kunnen het
product beschadigen.
• Raadpleeg een expert als u vragen hebt over ge-
bruik, veiligheid of aansluiting van het apparaat.
• Onderhoud, aanpassingen en reparaties mogen
alleen uitgevoerd worden door een technicus of
een daartoe bevoegd servicecentrum.
• Als u nog vragen heeft die niet door deze ge-
bruiksaanwijzing worden beantwoord, kunt u
contact opnemen met onze technische dienst of
ander technisch personeel.
b) Aangesloten apparatuur
• Neem tevens de veiligheids- en gebruiksinstruc-
ties van andere apparaten die op het product zijn
aangesloten in acht.
c) Beschermingsklasse (IP20)
• Het is voorzien van een bescherming tegen con-
tact met stroomgeleidende onderdelen en het
binnendringen van vreemde deeltjes >12,5 mm.
• Er is geen bescherming tegen water, ontbrandba-
re gassen en dampen.
• Het is raadzaam het apparaat in een schakelkast
te installeren waardoor deze de gewenste mate
van bescherming krijgt.
d) Product
De voeding dient uitsluitend te worden gebruikt met
LED-lampen.
e) Installatie
Let op, veiligheidsgevaar!
Het product dient uitsluitend te worden geïnstal-
leerd door personen met de vereiste technische
kennis en ervaring! *)
Als het apparaat niet goed wordt geïnstalleerd, dan
bestaat er een risico:
•
voor uw eigen leven
•
voor het leven van de gebruiker van het elektri-
sche apparaat
Wanneer het incorrect is geïnstalleerd, dan loopt
u het risico op ernstige schade aan eigendommen
door bijv. brand.
U loopt het risico op persoonlijke aansprakelijkheid
voor persoonlijk letsel en materiaalschade.
Raadpleeg altijd een elektricien!
*) Technische kennis vereist voor het uitvoeren
van de installatie:
Voor de installatie is de volgende gespecialiseerde
kennis vereist, in het bijzonder:
•
De "Vijf Veiligheidsregels": Loskoppelen van de
netvoeding; beveiliging tegen onbedoeld inscha-
kelen; garanderen dat er geen spanning aanwe-
zig is; aarde en kortsluiting; stroomgeleidende
onderdelen in de buurt afdekken of beschermen
•
Gebruik geschikt(e) gereedschap, meetappa-
ratuur en persoonlijke beschermingsmiddelen
wanneer nodig
•
Analyse van meetresultaten
•
Gebruik van elektrische installatiematerialen om te
voldoen aan de vereisten voor stroomonderbreking
•
IP-beschermingsklasse
•
Installatie van elektrische installatiematerialen
•
Het voedingstype (TN-systeem, IT-systeem,
TT-systeem) en de corresponderende criteria
voor aansluiting (klassieke aarding, bescher-
mende aarding, vereiste aanvullende maatre-
gelen, enz.)
Als u geen professional bent, voer de installatie dan
niet zelf uit, laat het over aan een specialist.

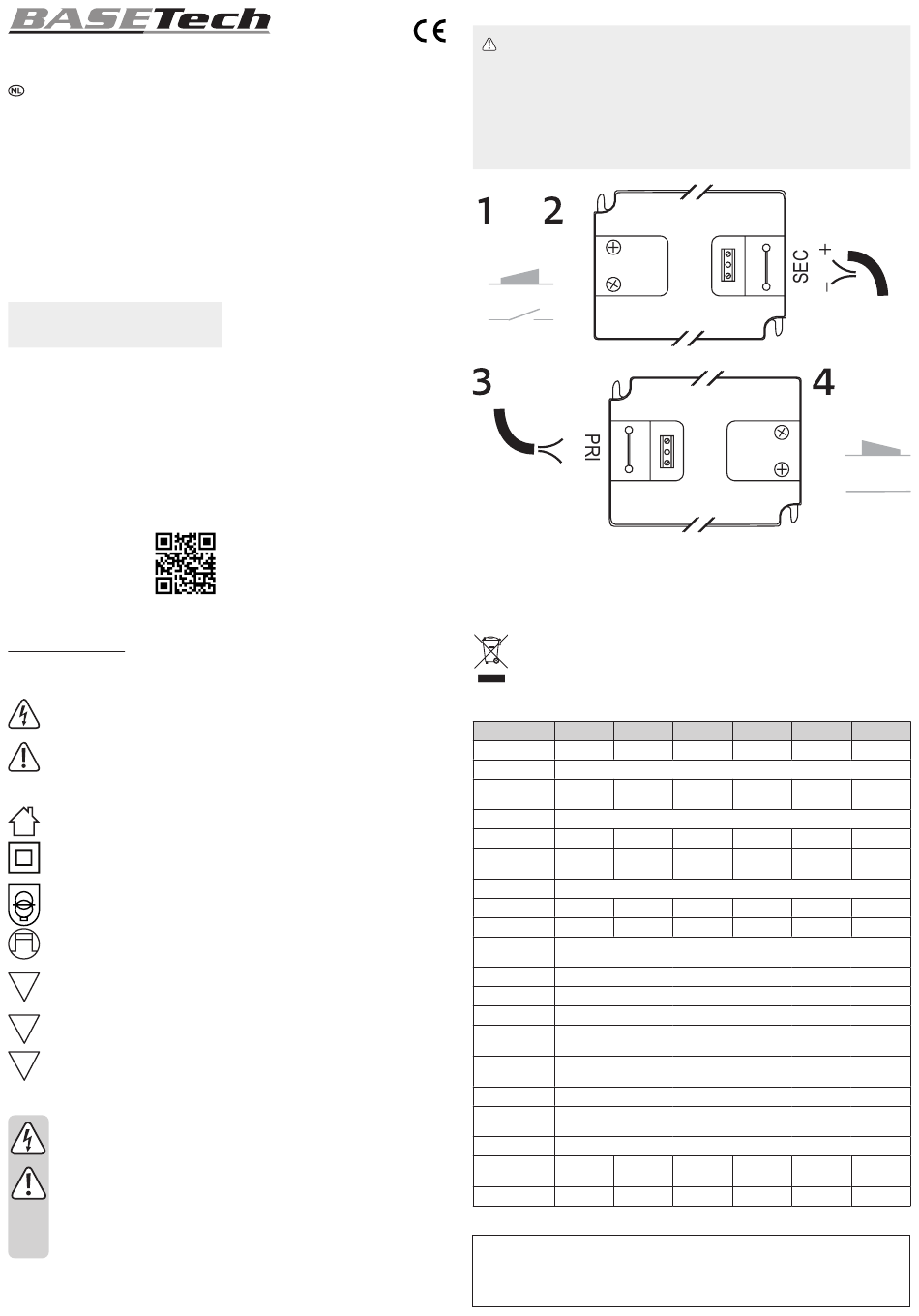

Bedradingsschema
Belangrijk
•
Zorg ervoor dat de polariteit overeenkomt, zoals afgebeeld in het bedradingsschema.
•
De uitgangskabel naar LED-lampen dient ≤ 2 m te zijn.
•
Zorg ervoor de luchtstroom niet te belemmeren en dek niet af. Dit apparaat is ontworpen voor
convectiekoeling en vereist geen externe ventilator. Zie "Technische gegevens" voor gebruiks-
en opslagomstandigheden.
•
De belastingen vermeld op het voedingslabel en in de "Technische gegevens" mogen niet wor-
den overschreden.
OFF
UIT
OFF
UIT
230 V~50 Hz
Onderhoud
Het product vereist geen enkel onderhoud en dient om geen enkele reden te worden ontmanteld. Reparaties
mogen uitsluitend door een bevoegde specialist worden uitgevoerd.
Verwijdering
Elektronische apparaten zijn recyclebaar afval en horen niet bij het huisvuil. Als het product
niet meer werkt moet u het volgens de geldende wettelijke bepalingen voor afvalverwerking
afvoeren. Op deze wijze voldoet u aan uw wettelijke verplichtingen en draagt u bij aan de be-
scherming van het milieu.
Technische gegevens
Bestelnr.
2266202
2266524
Modelnummer
LD-12-6
LD-12-12
Bedrijfsspanning
Bedrijfsstroom
0,1 A
0,2 A
(max.)
Uitgangsspanning
Uitgangsstroom
0,5 A
1 A
Uitgangsvermogen
6 W
12 W
(Max.)
Spanningstolerantie
Rimpel/lawaai
<120 mV
<120 mV
78 %
78 %
Efficiëntie
Goedkeuringen/
normen
Bescherming
Overbelasting, overspanning, kortsluiting te hoge temperatuur
Koeling
Beschermingsgraad
Beschermings-
klasse
Ingang-/uitgangs-
kabel
Striplengte
Bedrijfsomstandig-
heden
Opslagcondities
Afmetingen
127 x 50 x
127 x 50 x
(L x B x H)
11,2 mm
11,2 mm
Gewicht
120 g
120 g
Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle rechten,
vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of
de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever.
Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen.
Copyright 2020 by Conrad Electronic SE.
Output DC
Uitgang DC
2265915
2265916
2265917
LD-12-15
LD-12-20
LD-12-30
200 - 240 V/AC, 50 - 60 Hz
0,2 A
0,3 A
0,3 A
12 V
1,25 A
1,66 A
2,5 A
15 W
20 W
30 W
±5 %
<120 mV
<240 mV
<3 V
83 %
85 %
86 %
2014/35/EU CE LVD, 2014/30/EU EMC
Convectie
IP20
II
HO3VVH2-F 2 x 0,75 mm
2
7 mm
0 tot 40 ºC, 20 – 90 % RV (niet condenserend)
0 tot 80 ºC, 10 – 90 % RV (niet condenserend)
90 x 40,5 x
103 x 35,5 x
160 x 58 x
24 mm
16,5 mm
18 mm
65 g
78 g
170 g
*2265915-18_2266202_2266524_v2_1020_02_m_dh_nl
AAN
ON
ON
AAN
2265918
LD-12-50
0,4 A
4,16 A
50 W
<150 mV
87 %
160 x 58 x
18 mm
170 g
