Wichtige Hinweise:
Lesen Sie die Anleitung sorgfältig durch und beachten Sie alle Sicherheitshinweise. Führen Sie
diese Montage nur durch, wenn Sie dafür qualifiziert sind, andernfalls empfehlen wir dringend
die Montage in einer Fachwerkstatt. Ein fehlerhafter Anbau kann das Fahrverhalten des
Motorrades negativ beeinflussen und Ihre Gesundheit und Ihr Leben gefährden.
Das originale Rücklicht kann nicht weiterverwendet werden, es ist vorzugsweise ein Rücklicht
aus dem LSL Zubehörprogramm zu montieren.
Montage:
Demontieren Sie zunächst den serienmäßigen Kotflügel zusammen mit der Rücklicht- /
Blinkereinheit.
Montieren Sie den vorderen Halter (flach mit Langlöchern) und den hinteren Halter (hoch mit
angeschweißten Muttern), an den originalen Befestigungspunkten mit den mitgelieferten
Schrauben von LSL.
Verwenden Sie ein Schraubensicherungsmittel zur Montage der Halter.
Richten Sie das Schutzblech in der gewünschten Position am Fahrzeug aus und markieren Sie
die Positionen der zu bohrenden Löcher.
Bohren Sie an markierten Stellen Ø6,5mm Löcher und befestigen Sie das Schutzblech
wie abgebildet (Bild 1).
LSL – Motorradtechnik wünscht Ihnen viel Freude und gute Fahrt!
———————————————————
Rev. 00 15/02/2016
Artikel-Nr. : 507B014A

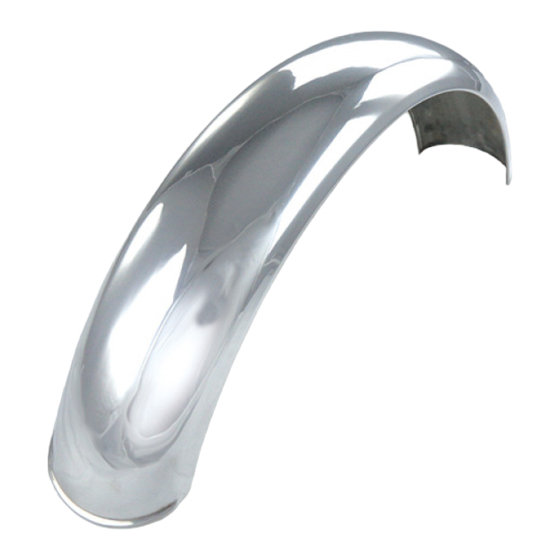

Produkt : Kotflügel, hinten
Fahrzeughersteller : BMW
Modell : R100R
Zubehör von
Montageanleitung
—
Das Original
——
Seite 1 von 6
