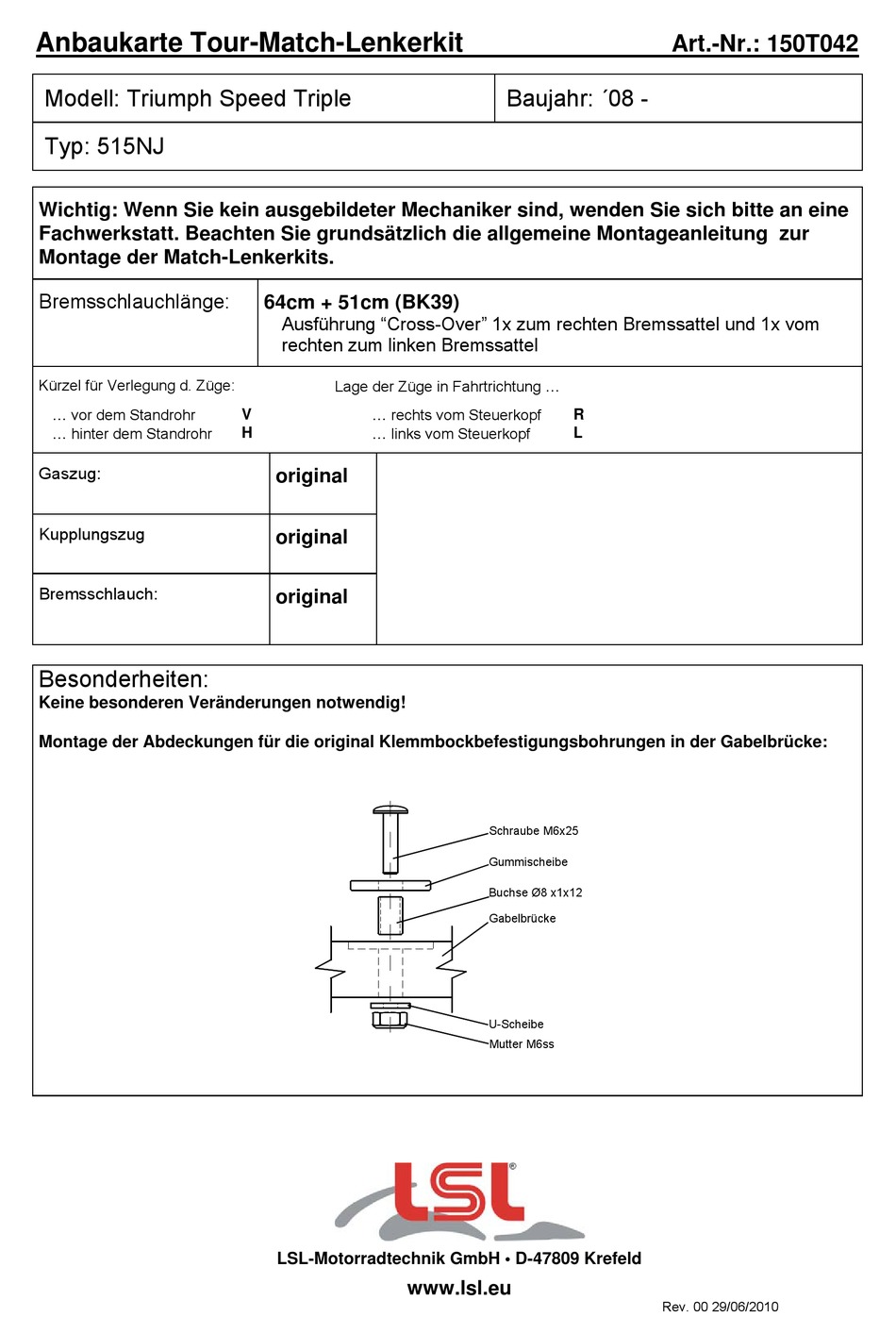

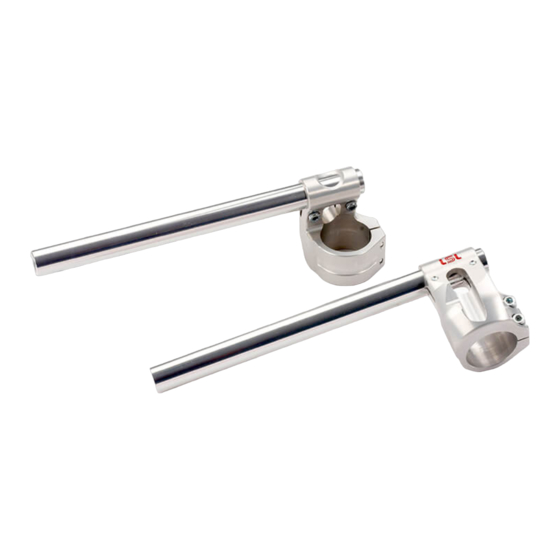

Anbaukarte Tour-Match-Lenkerkit
Modell: Triumph Speed Triple
Typ: 515NJ
Wichtig: Wenn Sie kein ausgebildeter Mechaniker sind, wenden Sie sich bitte an eine
Fachwerkstatt. Beachten Sie grundsätzlich die allgemeine Montageanleitung zur
Montage der Match-Lenkerkits.
Bremsschlauchlänge:
Kürzel für Verlegung d. Züge:
vor dem Standrohr
hinter dem Standrohr
Gaszug:
Kupplungszug
Bremsschlauch:
Besonderheiten:
Keine besonderen Veränderungen notwendig!
Montage der Abdeckungen für die original Klemmbockbefestigungsbohrungen in der Gabelbrücke:
64cm + 51cm (BK39)
Ausführung "Cross-Over" 1x zum rechten Bremssattel und 1x vom
rechten zum linken Bremssattel
Lage der Züge in Fahrtrichtung
rechts vom Steuerkopf
V
links vom Steuerkopf
H
original
original
original
LSL-Motorradtechnik GmbH • D-47809 Krefeld
www.lsl.eu
Baujahr: ´08 -
R
L
Schraube M6x25
Gummischeibe
Buchse Ø8 x1x12
Gabelbrücke
U-Scheibe
Mutter M6ss
Art.-Nr.: 150T042
Rev. 00 29/06/2010
