- Seite 1 Kurzanleitung Schüco Sunalyzer Web PR Datenlogger für Solaranlagen Deutsch Kompatibel mit den Wechselrichtern der Fabrikate: SCHÜCO...
- Seite 2 Montage- und Bedienungsanleitung Schüco Sunalyzer Web PR Art.-Nr.: 271 371 • 10.2011 • 04 • Printed in Germany, Copyright by Schüco International KG...
-
Seite 3: Sicherheitshinweise

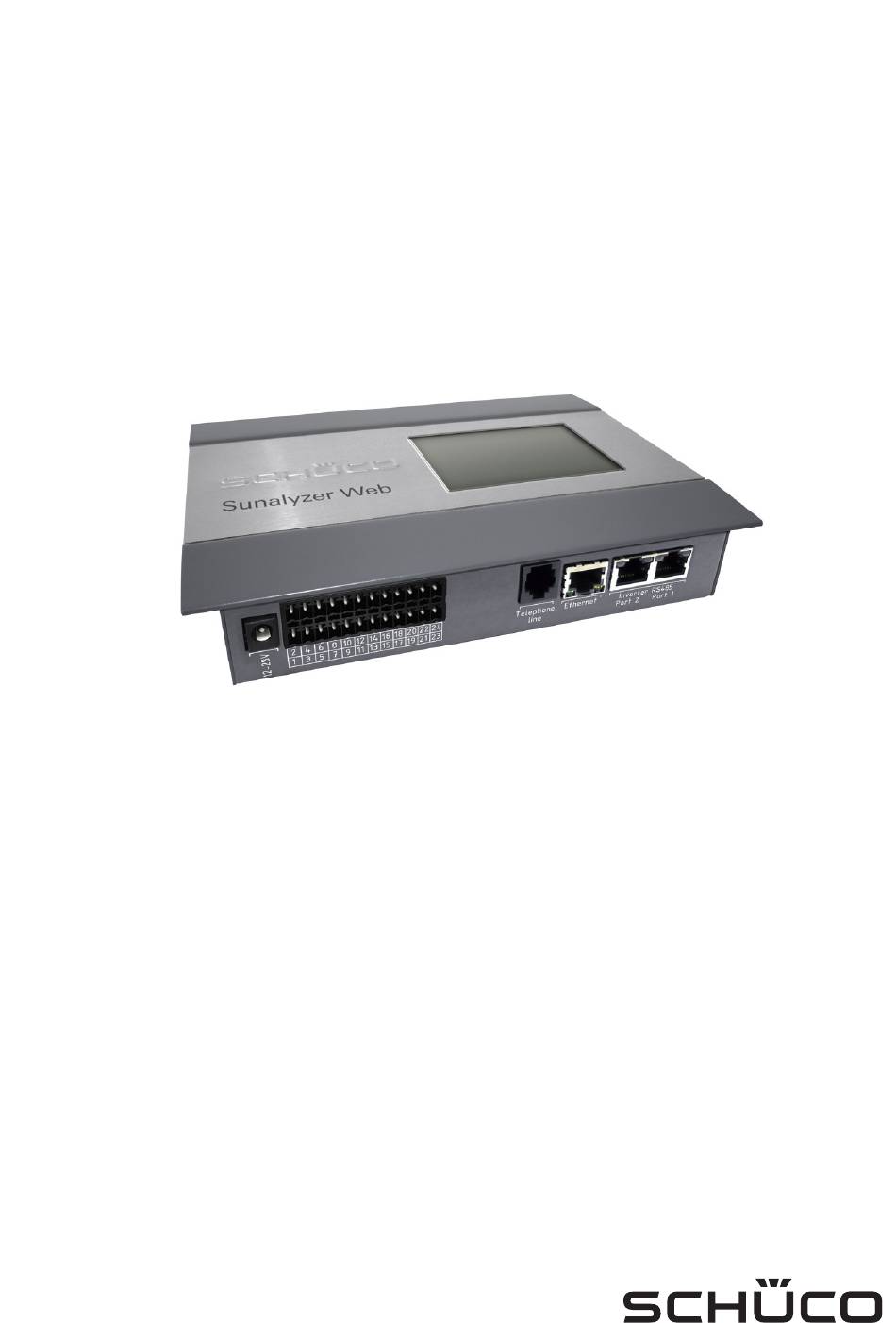

Beschreibung Der Schüco Sunalyzer Web PR, zur besseren Lesbarkeit als Datenlogger bezeichnet, dient zur Aufzeichnung von Daten einer PV-Anlage. Diese Kurzanleitung des Datenloggers zeigt ihnen wie Sie den Datenlogger anschließen und stellt ihnen das Bedienprinzip dar. Die komplette Anleitung steht ihnen auf dem Datenlogger zum Download bereit. Hierzu müssen Sie eine Verbindung mit dem Datenlogger herstellen und die Weboberfläche des Loggers in... -
Seite 4: Systemvoraussetzungen
• Kurzanleitung • 2 x 120 Ω Endwiderstände für SGI Stringwechselrichter, IP67 4 Systemvoraussetzungen Der „Sunalyzer Web PR“ muss unbedingt an eine permanente Stromversorgung angeschlossen werden, da nachts die Auswertung der Daten und die Verwaltung des internen Speichers erfolgt. Der Sunalyzer Web PR ist mit fast jedem handelsüblichen internetfähigen Computer kompatibel. - Seite 5 Es hat sich gezeigt, dass dieser Effekt durch Luftzirkulation eher vermindert wird, als durch das völlige Abdichten des Schrankes. Der Sunalyzer Web PR wird mit einem Montageadapter ausgeliefert. Mit den dazu gehörenden Schrauben kann der Datenlogger an der Wand befestigt werden.
-
Seite 6: Anschluss Datenlogger
5.1 Anschluss Datenlogger Die Verbindung des Datenloggers zu den weiteren Geräten erfolgt durch nachfolgende Schritte: • Wechselrichter mittels RS 485 Buskabel mit Datenlogger verbinden. • In die Wechselrichter am Ende des jeweiligen Bus ist einer der beiliegenden RJ45-Terminatoren einzustecken, bzw. die Terminierung zu aktivieren •... - Seite 7 Rundbuchse für Steckernetzteil Klemmleiste für Sunalyzer Sensor, Impulsgeber, Großdisplay Schnittstelle für Modemverbindung Anschluss für GSM-Antenne (optional) (auf der Oberseite) Datenschnittstelle Wechselrichter 1: RS485 (RJ45-Buchse) Datenschnittstelle Wechselrichter 2: RS485 (RJ45-Buchse) Ethernet Schnittstelle Steckplatz für SIM-Karte (linke Gehäuseseite) 10.2011 271 371...
-
Seite 8: Belegung Rj 45 Steckverbinder
5.1.1 Belegung RJ 45 Steckverbinder RJ 45 Steckverbinder können gemäß zwei verschiedener Normen belegt sein. Die Belegung kann der folgenden Tabelle entnommen werden. Belegung nach EIA/TIA T568A Belegung nach EIA/TIA T568B 1 Weiß/Grün 1 Weiß/Orange 2 Grün 2 Orange 3 Weiß/Orange 3 Weiß/Grün 4 Blau 4 Blau... - Seite 9 5.1.2 Aufbau RS485 Bus Der RS485 Bus ist gemäß folgender Prinzipdarstellung aufzubauen. Datenlogger Wechselrichter n Wechselrichter 1 Schirmung Wechselrichter 2 Bus-Kabel Wechselrichter (n-1) Abschlusswiderstand Jede Verzweigung der Buskabel in eine sternförmige oder Ringstruktur und Mischstruktur ist nicht zulässig und führt zu Fehlern bei der Datenübertragung. Um die Funktion sicher zu gewährleisten, wird ein speziell verdrilltes Bus-Kabel mit Schirmung benötigt.
-
Seite 10: Sgi Stringwechselrichter
PIN 3 - Signal A PIN 3 - Signal A 4. Der zugehörige Port des Sunalyzer Web PR ist auf SGI zu stellen und die Suche ist zu starten, die Wechselrichter müssen dabei in Betrieb sein (Anzeige auf dem Display). Die bereits gefundenen Wechselrichter werden während der Suche angezeigt. -
Seite 11: Sgi Zentralwechselrichter
5.2.2 SGI Zentralwechselrichter 1. Bei jedem Wechselrichter ist eine ID einzustellen. Jede ID darf je Port des Sunalyzer nur einmal vorkommen. Somit können je Port des Sunalyzer max. 32 Wechselrichter angeschlossen werden. 2. Der Sunalyzer und die Wechselrichter sind miteinander zu verbinden. Dies geschieht über die RS485 Klemmleiste im Wechselrichter und die RJ45 Buchse des Sunalyzer. - Seite 12 5.2.3 SMA® Wechselrichter 1. Jeder Wechselrichter ist mit dem entsprechenden RS485 Piggy Back zu versehen. 2. Die Verbindung der Wechselrichter untereinander und zum Datenlogger muss gemäß folgendem Schema erfolgen. Je Port des Sunalyzer können max. 50 Wechselrichter angeschlossen werden. Am Sunalyzer sind PIN 1, 3 und 6 der RJ45 Buchse zu verwenden.
-
Seite 13: Ipe Zentralwechselrichter
5.2.4 IPE Zentralwechselrichter 1. Bei jedem Wechselrichter ist die ID einzustellen. Jede ID darf je Port des Datenloggers nur einmal vorkommen. Somit können je Port des Sunalyzer max. 30 Wechselrichter angeschlossen werden. 2. Der Sunalyzer und die Wechselrichter sind miteinander zu verbinden. Dies geschieht über die entsprechende Klemmleiste im Wechselrichter und die RJ45 Buchse des Sunalyzer. -
Seite 14: Ipe04 Wechselrichter
3. Die freie RS485 Buchse am letzten Wechselrichter des RS485 Bus ist mit dem Terminierungsstecker 272556 zu versehen. 4. Der zugehörige Port des Sunalyzer Web PR ist auf IPE04 zu stellen und die Suche ist zu starten, die Wechselrichter müssen dabei in Betrieb sein (Anzeige auf dem Display). -
Seite 15: Ipe05 Wechselrichter
Am Sunalyzer werden PIN 3 und 6 der RJ45 Buchse verwendet. 3. Am letzten Wechselrichter ist der RS485 Bus zu terminieren. 4. Der zugehörige Port des Sunalyzer Web PR ist auf IPE05 einzustellen. und die Suche ist zu starten. Die Wechselrichter müssen dabei in Betrieb sein (Anzeige auf dem Display). - Seite 16 271 371 10.2011...
-
Seite 17: Elektrischer Netzanschluss
Die Klemmleiste kann auch für den Anschluss der Wechselrichter verwendet werden. Details zum Anschluss der optionalen zusätzlichen Geräte an den Datenlogger sowie zum Anschluss an einen Telefonanschluss und der SIM-Karte und Antenne finden Sie in der Gesamtanleitung. 5.3 Elektrischer Netzanschluss Verwenden Sie für den Anschluss der Stromversorgung das (im Lieferumfang enthaltene) Steckernetzteil (24 VDC) oder eine adäquate Spannungsquelle 12-28 VDC. -
Seite 18: Bedienung
Bedienung Der Sunalyzer Web PR stellt zwei Möglichkeiten zur Bedienung bereit. Touch-Display Weboberfläche Der Funktionsumfang dieser beiden Möglichkeiten unterscheidet sich in gewissen Punkten. Die grundlegenden Funktionen stellen aber beide Methoden zur Verfügung. Eine detaillierte Beschreibung finden Sie in der Gesamtanleitung. - Seite 19 6.1.2 Menüstruktur Der Aufruf der einzelnen Seiten erfolgt über ein Menü, dessen Hauptpunkte permanent im Display angezeigt werden. Das Hauptmenu hat folgende Struktur. Auswertung Setup Erweitert Eine detaillierte Beschreibung der einzelnen Ansichten des Touch-Displays finden Sie in der Gesamtanleitung. 10.2011 271 371...
- Seite 20 6.1.3 Login Für dien Bereich Setup und Erweitert ist es erforderlich sich einzuloggen. Klicken Sie auf den Button „Setup“. Sind Sie nicht bereits eingeloggt werden Sie zur Eingabe eines Passworts aufgefordert. Die Eingabe erfolgt über die Tasten +-1 und die Pfeiltasten.
-
Seite 21: Direktverbindung Mittels Crosslink Kabel
Ethernet Schnittstelle des Datenloggers und des PC´s zu verwenden. Die Netzwerkschnittstelle des PC´s muss hierzu auf eine feste IP gestellt werden. Dies gilt ebenso für den Sunalyzer Web PR. Im Auslieferungszustand ist im Datenlogger die IP 192.168.1.100 und die Subnetzmaske 255.255.255.0 hinterlegt. - Seite 22 „Folgende IP-Adresse verwenden“ anhaken. Verfügt der Datenlogger noch über seine Standardkonfiguration sind am PC folgende Werte einzugeben. IP-Adresse: 192.168.1.101 Subnetzmaske: 255.255.255.0 Verfügt der Datenlogger nicht mehr über die Standardeinstellungen muss sich die IP-Adresse des PC im letzten Block unterscheiden. OK Klicken Im folgenden Fenster auch.
-
Seite 23: Integration In Ein Lokales Netzwerk
7.2 Integration in ein lokales Netzwerk Durch die Ethernet-Schnittstelle des Datenloggers ist die Integration in ein Netzwerk möglich. Hierzu ist eine feste IP für den Datenlogger vorteilhaft. Im Auslieferungszustand ist eine feste IP eingestellt. HINWEIS Bezüglich der Netzwerkparameter setzen Sie sich mit ihrem Netzwerkadministrator in Verbindung um eine IP für den Datenlogger zu erhalten. - Seite 24 8 Weboberfläche Damit die Weboberfläche des Datenloggers aufgerufen werden kann, müssen PC und Datenlogger über ein Cross-Link-Kabel, Netzwerk oder Modem miteinander verbunden sein. Die aktuelle IP-Adresse des Datenloggers können Sie sich über die Ansicht „Netzwerk“ des Touch-Displays anzeigen lassen. Im Auslieferungszustand verfügt der Datenlogger über die IP 192.168.1.100 Bei einer Modemverbindung ist in die Adresszeile des Browsers folgende IP zum Aufruf der Weboberfläche des Datenloggers einzugeben: 1.1.1.1...
- Seite 25 8.2 Download der Gesamtanleitung Zum Download der Anleitung vom Datenlogger müssen Sie die Weboberfläche des Sunalyzer Web PR aufrufen und dann im Menü auf den Punkt „Anleitungen“ klicken. Über diese Seite können Sie die Anleitung dann in der gewünschten Sprache herunterladen.
