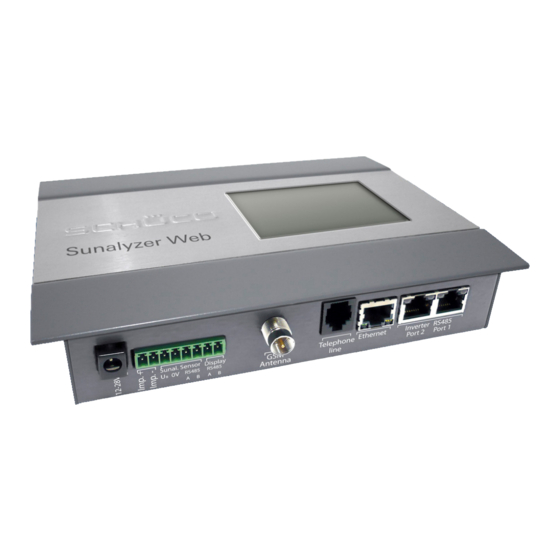

Schüco Sunalyzer Web Bedienungsanleitung
Für solaranlagen
Verwandte Anleitungen für Schüco Sunalyzer Web
Inhaltszusammenfassung für Schüco Sunalyzer Web

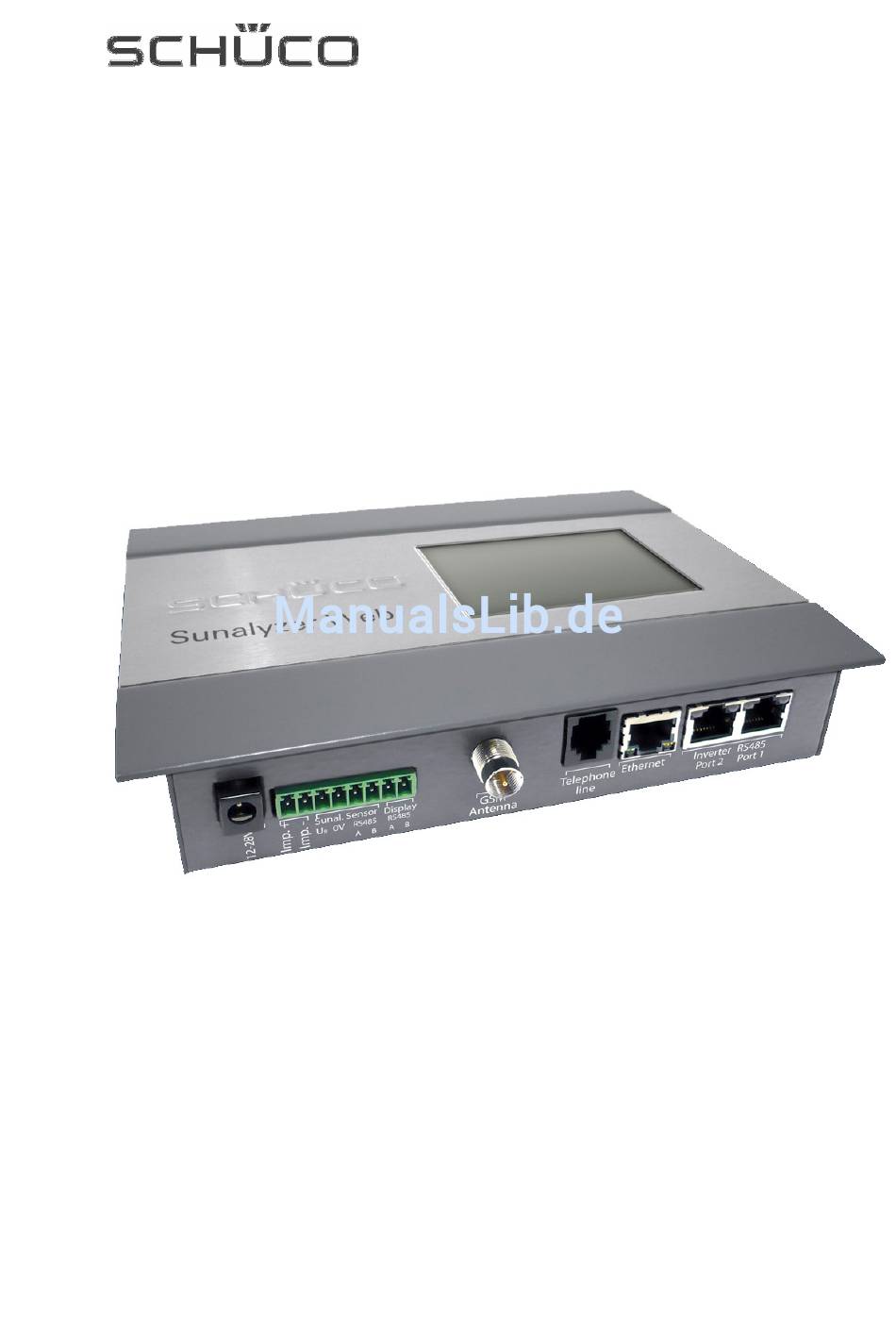

- Seite 1 Bedienungsanleitung Schüco Sunalyzer Web Datenlogger für Solaranlagen Kompatibel mit den Wechselrichtern der Fabrikate: SCHÜCO...
- Seite 2 Schüco Sunalyzer Web Bedienungsanleitung Sunalyzer Web – Ausgabe: A03, Stand: 20.08.2009 257162_sunalyzer-Web_03_de.doc Printed in Germany, Copyright by Schüco International KG...
-
Seite 3: Inhaltsverzeichnis
2.6.1 Ereignismeldungen Datenlogger ..........17 2.6.2 Ereignismeldungen Wechselrichter..........17 Montage und Anschluss ................20 Anschluss Datenlogger ...............21 3.1.1 Anschluss der Wechselrichter............23 3.1.2 Anschluss Sunalyzer Sensor (optional)........26 3.1.3 Anschluss Impulszähler (optional)..........26 3.1.4 Anschluss Großdisplay (optional)..........26 A03 – 20.08.2009 Bedienungsanleitung Sunalyzer Web - 3 -... - Seite 4 Uhrzeit..................40 5.1.6 Datum ..................40 5.1.7 Sprache..................41 5.1.8 Gefundene Wechselrichter............41 5.1.9 Wechselrichter Suche ..............42 5.1.10 Impulseingang ................43 5.1.11 Netzwerk ..................44 5.1.12 Gerät ..................47 5.1.13 Übersicht ..................47 5.1.14 Leistung..................47 5.1.15 Ertrag..................48 5.1.16 Ereignisse.................48 - 4 - Bedienungsanleitung Sunalyzer Web 20.08.2009 – A03...
- Seite 5 5.2.8 Wechselrichter-Suche ..............55 5.2.9 Kanal-Konfiguration..............57 5.2.10 Einstellungen ................58 5.2.11 Alarmierung ................59 5.2.12 Netzwerk ..................60 5.2.13 Modem ..................61 5.2.14 Webportal .................62 5.2.15 Update Verwaltung ..............63 Problemhandlung ..................64 Technische Daten ..................65 Entsorgung ....................66 A03 – 20.08.2009 Bedienungsanleitung Sunalyzer Web - 5 -...
-
Seite 6: Produktbeschreibung
Produktbeschreibung Produktbeschreibung Der Schüco Sunalyzer Web, zur besseren Lesbarkeit als Datenlogger bezeichnet, dient zur Aufzeichnung von Daten einer PV-Anlage. Es werden Wechselrichterdaten wie Leistung, Energie oder Ereignisse, als auch Sensoren eingelesen und verarbeitet. Das Gerät ist mit Wechselrichtern verschiedener Hersteller kompatibel. -
Seite 7: Sicherheitshinweise
Nichtbeachtung zu Sachschäden führen kann. Hinweis! Unter „Hinweis“ wird ein Sachverhalt aufgeführt, dessen Befolgung zu einer Verbesserung im Betriebsablauf führt. Bestimmungsgemäßer Einsatz Der Sunalyzer Web ist ausschließlich zur Datenauswertung der ® Wechselrichterfabrikate Schüco und SMA zu verwenden. A03 – 20.08.2009... -
Seite 8: Lieferumfang
Produktbeschreibung Lieferumfang Schüco Sunalyzer Web • Schaltnetzteil mit Rundsteckeranschluss 12V - 0,5 A • Ethernet Kabel Crosslink, 3 m • Ethernet Kabel, 3m • Anschlussleitung Modem, 3 m • Magnetfußantenne mit 2,5 m Kabel (nur bei Variante mit GSM-Modem) •... -
Seite 9: Touch-Display
Ertrag der Anlage, sowie eine entsprechende Meldung im Fehlerfall werden angezeigt. Weboberfläche PC-Seitig erfolgt die Bedienung des Sunalyzer Web über eine so genannte Weboberfläche. Diese wird im Webbrowser des Computers angezeigt. Durch diese Art der Darstellung ist der Datenlogger mit einer Vielzahl von Computern kompatibel. -
Seite 10: Funktionsumfang
Systeminformationen (Blättern in der Ereignisliste des Systems) • Anlagendaten- und Ereignisverwaltung • Diagrammerstellung • Exportieren von Messdaten als csv-Datei für die Weiterverarbeitung in • anderen Programmen Dynamische Sprachumschaltung für den Benutzer • - 10 - Bedienungsanleitung Sunalyzer Web 20.08.2009 – A03... - Seite 11 Produktbeschreibung 1256 Abb.1: Schüco Sunalyzer Web Systemaufbau PV-Anlage Impulsgeber (Wechselstromzähler) Erfassung Wechselrichter Datenlogger Einstrahlungssensor Modem (PC) PV Modul Temperatur Umgebungstemperatur RS485 Bus A03 – 20.08.2009 Bedienungsanleitung Sunalyzer Web - 11 -...
-
Seite 12: Systemvoraussetzungen
Produktbeschreibung 1.8.2 Systemvoraussetzungen Der Sunalyzer Web ist mit fast jedem handelsüblichen internetfähigen Computer kompatibel. Folgende Systemvoraussetzungen muss dieser Computer allerdings erfüllen. Hardware: Ethernetschnittstelle Software: Webbrowser mit der Möglichkeit SVG-Grafiken darzustellen, In Abhängigkeit ihres Webbrowser benötigen Sie eventuell ein entsprechendes Update. Dieses können Sie unter www.adobe.com/svg/viewer/install/ herunterladen. -
Seite 13: Daten Und Ereignisse
Daten und Ereignisse Daten und Ereignisse Unterstützte Wechselrichtertypen Der Sunalyzer Web ist kompatibel mit den Wechselrichtern der Fabrikate ® Schüco und/oder SMA Speicherkonzept des Datenloggers Nach erfolgreicher Inbetriebnahme des Datenloggers an den Wechselrichtern der PV-Anlage, sowie optional angeschlossener Sensoren und Impulsgeber, werden alle von der PV-Anlage ermittelten Daten auf dem internen Speicher gespeichert. -
Seite 14: Detaildaten - Wechselrichterdaten
DC-Spannung des Strings n DC-Strom String n DC-Strom des Strings n DC-Leistung String n DC-Leistung des Strings n DC-Leistung DC-Leistung der PV-Generators Energie heute Tagesenergieertrag aus Wechselrichter Temperatur ° C Gerätetemperatur - 14 - Bedienungsanleitung Sunalyzer Web 20.08.2009 – A03... -
Seite 15: Summendaten
Tagesertrag der Gesamtanlage (Summe aus den Wechselrichtern) Die Ertragserfassung mittels Einspeiseimpulszähler ist wesentlich genauer, als die aufsummierten Werte der einzelnen Wechselrichter. Deshalb stellt der Datenlogger eine Möglichkeit zum Anschluss eines Impulszählers zur Verfügung. A03 – 20.08.2009 Bedienungsanleitung Sunalyzer Web - 15 -... -
Seite 16: Zusatzmesswerte - Sensoren
Fehler = Informationen über schwerwiegende Probleme, kritische Fehler oder Ausfälle, die normalerweise sofort behoben werden müssen. Warnungen = Informationen über Probleme, die auch im Allgemeinen noch nicht als kritisch zu bewerten sind. - 16 - Bedienungsanleitung Sunalyzer Web 20.08.2009 – A03... -
Seite 17: Ereignismeldungen Datenlogger
Typ Schüco Im Ereignisprotokoll werden folgende Ereignisse als Typ „Fehler“ ausgewiesen: Ereignismeldung Bedeutung Fehlersuchbetrieb Fehlersuchbetrieb Übertemperaturabschaltung Übertemperaturabschaltung Überlastabschaltung Überlastabschaltung Netzfehler, Überspannung L1 Überspannungsabschaltung Netzstörung Netzstörung Fehlerstrom-Abschaltung Sicherheitsabschaltung Netzstrom Isolationsfehler Generator Sicherheitsabschaltung PV-Strom A03 – 20.08.2009 Bedienungsanleitung Sunalyzer Web - 17 -... -
Seite 18: Ereignismeldung
Der Selbsttest war nicht erfolgreich, es liegt ein defekt vor. 3 Fehler im Selbsttest – läuft erst Betriebshemmung wieder nach kompletter Abschaltung. Fehlercodes hängen vom Wechselrichtertyp ab. Details können dem jeweiligen Handbuch des Wechselrichters entnommen werden. - 18 - Bedienungsanleitung Sunalyzer Web 20.08.2009 – A03... - Seite 19 Kommunikation zwischen beiden Rechnern gestört F-EEPROM EEPROM kann nicht gelesen bzw. beschrieben werden F-Fac-Bfr BFR- Netzfrequenzmessung, Wert außerhalb Toleranz Auftretende Ereignismeldungen für das Wechselrichterfabrikat ® sind im Handbuch der jeweiligen Wechselrichter zu finden. A03 – 20.08.2009 Bedienungsanleitung Sunalyzer Web - 19 -...
-
Seite 20: Montage Und Anschluss
Es hat sich gezeigt, dass dieser Effekt durch Luftzirkulation eher vermindert wird, als durch das völlige Abdichten des Schrankes. Der Sunalyzer Web wird mit einem Montageadapter ausgeliefert. Mit den dazu gehörenden Schrauben kann der Datenlogger an der Wand befestigt werden. -
Seite 21: Anschluss Datenlogger
Ggf. Telefonleitung anschließen bzw. SIM-Karte einsetzen und GSM- • Antenne anschließen Das Netzteil am Datenlogger und am Stromnetz anschließen. • Die Verbindung mit dem PC erfolgt per Ethernet Cross Link Kabel, • Integration in ein Netzwerk oder Modem. A03 – 20.08.2009 Bedienungsanleitung Sunalyzer Web - 21 -... - Seite 22 6 Datenschnittstelle Wechselrichter 2: RS485 (RJ 45-Buchse) 7 Ethernet Schnittstelle 8 Steckplatz für SIM-Karte Durch Anlegen der Stromversorgung an den Datenlogger beginnt das Display nach kurzer Zeit zu leuchten und Daten anzuzeigen. - 22 - Bedienungsanleitung Sunalyzer Web 20.08.2009 – A03...
-
Seite 23: Anschluss Der Wechselrichter
Wechselrichtertyp ab. Im Folgenden finden Sie Beispiele für den Anschluss an verschiedene Wechselrichtertypen. In Abhängigkeit vom Wechselrichter ist es eventuell erforderlich die Schnittstelle und die Adresse einzustellen. RS485 Datenverbindung Datenlogger und Schüco Stringwechselrichter A03 – 20.08.2009 Bedienungsanleitung Sunalyzer Web - 23 -... - Seite 24 Montage und Anschluss RS485 Datenverbindung Datenlogger und Schüco Zentralwechselrichter ® RS485 Datenverbindung Datenlogger und SMA Wechselrichter - 24 - Bedienungsanleitung Sunalyzer Web 20.08.2009 – A03...
- Seite 25 Montage und Anschluss PIN 1 A03 – 20.08.2009 Bedienungsanleitung Sunalyzer Web - 25 -...
-
Seite 26: Anschluss Sunalyzer Sensor (Optional)
Der Sunalyzer Web verfügt über einen Eingang zum Anschluss eines Impulszählers mit S0-Ausgang. Der Anschluss erfolgt zweipolig an die Klemmleiste des Sunalyzer Web. Es ist auf die richtige Polarität zu achten. Der vom Impulszähler erfasste Wert wird als eigener Kanal vom Datenlogger gespeichert. -
Seite 27: Vorbereitung Gsm-Modem (Nur Bei Typ Mit Gsm-Modem)
3.1.6 Vorbereitung GSM-Modem (nur bei Typ mit GSM-Modem) Der Sunalyzer Web GSM (257161) verfügt über ein internes GSM-Modem. Für den Betrieb ist eine SIM-Karte an der linken Seite des Gerätes einzusetzen und die Antenne an den Sunalyzer anzuschließen (siehe Kap. 3.1) und an einen hinsichtlich des Empfangs günstigen Standort zu positionieren. -
Seite 28: Verbindungen Mit Dem Pc
Netzwerkadministrator in Verbindung um eine IP für den Datenlogger zu erhalten. Soll der Datenlogger über die Ethernet-Schnittstelle Daten an das Schüco-Webportal senden ist es erforderlich, dass das Netzwerk eine aktive FTP-Verbindung zulässt. - 28 - Bedienungsanleitung Sunalyzer Web 20.08.2009 – A03... -
Seite 29: Prüfen Der Installation
Nach der erfolgreichen Installation des Datenloggers (siehe Kap. 3) ist eine Überprüfung nötig. Hierzu ist eine Verbindung zum Datenlogger herzustellen. Die vollständige Prüfung der Konfiguration kann nur bei arbeitenden Wechselrichtern, also genügend Sonneneinstrahlung erfolgen. A03 – 20.08.2009 Bedienungsanleitung Sunalyzer Web - 29 -... -
Seite 30: Inbetriebnahme
Ethernet Schnittstelle des Datenloggers und des PC´s zu verwenden. Die Netzwerkschnittstelle des PC´s muss hierzu auf eine feste IP gestellt werden. Dies gilt ebenso für den Sunalyzer Web. Im Auslieferungszustand ist im Datenlogger die IP 192.168.1.100 und die Subnetzmaske 255.255.255.0 hinterlegt. - Seite 31 „Folgende IP-Adresse verwenden“ anhaken. Verfügt der Datenlogger noch über seine Standardkonfiguration sind am PC folgende Werte einzugeben. IP-Adresse: 192.168.1.101 Subnetzmaske: 255.255.255.0 Verfügt der Datenlogger nicht mehr über die Standardeinstellungen muss sich die IP-Adresse des PC im letzten Block unterscheiden. A03 – 20.08.2009 Bedienungsanleitung Sunalyzer Web - 31 -...
-
Seite 32: Verbindung Über Ein Lokales Netzwerk
Datenlogger eine feste IP zu geben. Wie Sie diese eingeben können erfahren Siehe Kap. 5.1.11 und 5.2.12 Anschließend kann durch Eingabe dieser IP in die Adresszeile des Browser des PC`s die Webseite des Datenloggers aufgerufen werden. - 32 - Bedienungsanleitung Sunalyzer Web 20.08.2009 – A03... - Seite 33 DFÜ-Verbindung einzurichten. Gehen Sie hierzu bei einem PC mit Windows XP folgendermaßen vor. Start -> Systemsteuerung -> Netzwerkverbindungen -> Neue Verbindung Erstellen. Wählen Sie hier „Verbindung mit dem Internet herstellen“ Wählen Sie hier „Verbindung manuell einrichten“ A03 – 20.08.2009 Bedienungsanleitung Sunalyzer Web - 33 -...
- Seite 34 Inbetriebnahme Wählen Sie hier „Verbindung mit einem DFÜ-Modem herstellen“ Geben Sie hier einen Beliebigen Namen für die Verbindung zum Datenlogger ein. - 34 - Bedienungsanleitung Sunalyzer Web 20.08.2009 – A03...
- Seite 35 Inbetriebnahme Geben Sie hier die Telefonnummer des Sunalyzer Web ein. Beachten Sie eine eventuell erforderliche „0“ zur Amtsholung für das Modem ihres Computers. Geben Sie hier die für den Verbindungsaufbau erforderlichen Daten ein. Diese Daten werden über die Seite „Modem“ der Weboberfläche des Datenloggers eingestellt.
- Seite 36 Inbetriebnahme Hier werden die im Vorfeld gemachten Eingaben angezeigt. Durch klicken auf „Wählen“ wird die Verbindung zum Sunalyzer Web aufgebaut. Nach dem die Verbindung hergestellt wurde ist der Browser des PCs zu öffnen. In der Adresszeile ist dann folgende IP einzugeben. 1.1.1.1 Die Weboberfläche des Datenloggers wird dann geladen.
-
Seite 37: Bedienung
Bedienung Bedienung Der Sunalyzer Web stellt zwei Möglichkeiten zur Bedienung bereit. Touch-Display Weboberfläche Der Funktionsumfang dieser beiden Möglichkeiten unterscheidet sich in gewissen Punkten. Die grundlegenden Funktionen stellen aber beide Methoden zur Verfügung. Eine detaillierte Beschreibung finden Sie im weiteren Verlauf. -
Seite 38: Menüstruktur
Auswertung - Übersicht - Leistung - Ertrag - Ereignisse Setup - Gefundene Wechselrichter - Wechselrichter Suche - Impulseingang - Ausloggen Erweitert - Zeit und Datum - Sprache - Netzwerk - Gerät - 38 - Bedienungsanleitung Sunalyzer Web 20.08.2009 – A03... -
Seite 39: Setup
Das Standardpasswort lautet: 0000 Das Passwort kann über die Weboberfläche (Kapitel 5.2.10 Einstellungen) geändert werden. 5.1.4 Zeit und Datum Durch Klicken auf den entsprechenden Button kann das Datum oder die Uhrzeit geändert werden. A03 – 20.08.2009 Bedienungsanleitung Sunalyzer Web - 39 -... -
Seite 40: Uhrzeit
Jahr gewechselt. Die gewählte Stelle ist markiert. Über die Tasten +1, +10, -1 und -10 wird die jeweilige Stelle um den entsprechenden Wert verändert. Durch Klicken des „Speichern“-Buttons werden die Einstellungen gespeichert. - 40 - Bedienungsanleitung Sunalyzer Web 20.08.2009 – A03... -
Seite 41: Sprache
Bedienung 5.1.7 Sprache Durch Anklicken kann die gewünschte Sprache gewählt werden. 5.1.8 Gefundene Wechselrichter Hier werden die vom Datenlogger erkannten Wechselrichter und Sunalyzer Sensor angezeigt. A03 – 20.08.2009 Bedienungsanleitung Sunalyzer Web - 41 -... -
Seite 42: Wechselrichter Suche
Wechselrichter kann die Suche und das abrufen von Wechselrichterinformationen eine gewisse Zeit in Anspruch nehmen. Durch Klicken auf das entsprechende Wechselrichterfabrikat wird die gewählte Einstellung für den jeweiligen Port gespeichert und die vorherige Ansicht angezeigt. - 42 - Bedienungsanleitung Sunalyzer Web 20.08.2009 – A03... -
Seite 43: Impulseingang
Die Einstellung erfolgt ziffernweise. Mit den Pfeiltasten wird zwischen den Ziffern gewechselt und mit +-1 kann die jeweilige Ziffer geändert werden. Die Einstellung wird über den entsprechenden Button gespeichert. A03 – 20.08.2009 Bedienungsanleitung Sunalyzer Web - 43 -... -
Seite 44: Netzwerk
Bei der Auswahl „Dynamisch“ ist die Netzwerkkonfiguration an dieser Stelle abgeschlossen. Der Datenlogger erhält die Netzwerkadresse automatisch. Bei der Wahl „Statisch“ kann die IP- Adresse manuell eingestellt werden. - 44 - Bedienungsanleitung Sunalyzer Web 20.08.2009 – A03... - Seite 45 Über die Tasten +1, +10, +100, -1, -10 und -100 wird die jeweilige Stelle um den entsprechenden Wert verändert. Durch Klicken des „Speichern“- Buttons werden die Einstellungen gespeichert. Und die nächste Seite wird aufgerufen. A03 – 20.08.2009 Bedienungsanleitung Sunalyzer Web - 45 -...
- Seite 46 +10, +100, -1, -10 und -100 wird die jeweilige Stelle um den entsprechenden Wert verändert. Durch Klicken des „Speichern“- Buttons werden die Einstellungen gespeichert und die Konfiguration des Netzwerks ist abgeschlossen. - 46 - Bedienungsanleitung Sunalyzer Web 20.08.2009 – A03...
-
Seite 47: Gerät
Bedienung 5.1.12 Gerät Hier wird die aktuelle Speicherauslastung und die Softwareversion des Sunalyzer Web angezeigt. 5.1.13 Übersicht Die Übersichtsseite zeigt den aktuellen Status der PV-Anlage. 5.1.14 Leistung Die Leistungsauswertung der ange- schlossenen Wechselrichter erfolgt über diese Ansicht. Zwischen den einzelnen Wechselrichtern kann über die oberen Pfeiltasten gewechselt werden. -
Seite 48: Ertrag
Hier werden die aufgelaufenen Anlagenereignisse angezeigt. Durch Anklicken eines Ereignisses wird der gesamte Text angezeigt. Durch erneutes Klicken wird wieder zur Liste gewechselt. Mit den Pfeiltasten kann durch die Liste gescrollt werden - 48 - Bedienungsanleitung Sunalyzer Web 20.08.2009 – A03... -
Seite 49: Weboberfläche
Die einzelnen Seiten der Weboberfläche können über das Menü auf der linken Seite erreicht werden. Dieses hat die folgende Struktur. Auswertung Leistung Ertrag Ereignisse Download Setup Wechselrichter-Suche Kanal-Konfiguration Einstellungen Alarmierung Netzwerk Modem Webportal Update-Verwaltung A03 – 20.08.2009 Bedienungsanleitung Sunalyzer Web - 49 -... -
Seite 50: Übersicht
Auf der Startseite werden grundlegende Informationen zur Anlage angezeigt. Dies sind die aktuelle Leistung, der bisher aufgelaufene Tagesertrag, der bisher aufgelaufene Gesamtertrag sowie ein Diagramm welches den Tagesverlauf der Leistung der einzelnen Wechselrichter darstellt. - 50 - Bedienungsanleitung Sunalyzer Web 20.08.2009 – A03... -
Seite 51: Leistung
Datum des gewählten Zeitraums anzugeben. Die Ansicht wird durch den entsprechenden Button aktualisiert. Sofern vorhanden können auch die Werte der Sensoren angezeigt werden. Über die Rechte Maustaste stehen verschiedene Optionen zu dem Diagramm zur Verfügung. A03 – 20.08.2009 Bedienungsanleitung Sunalyzer Web - 51 -... -
Seite 52: Ertrag
Die Seite zur Ertragsauswertung bietet prinzipiell die gleichen Funktionen wie die Seite zur Leistungsauswertung. Die Auswahl der Wechselrichter erfolgt wieder über eine Auswahlliste. Außerdem können Zeitraum und Datum ausgewählt werden. Die Aktualisierung erfolgt über den entsprechenden Button. - 52 - Bedienungsanleitung Sunalyzer Web 20.08.2009 – A03... -
Seite 53: Ereignisse
Hier werden die bei der Anlage bisher aufgelaufenen Ereignisse angezeigt. Über die Auswahlliste auf der rechten Seite kann die Anzahl der darzustellenden Ereignisse bestimmt werden. Die Ereignisse sind chronologisch sortiert. Das neueste Ereignis als erstes. A03 – 20.08.2009 Bedienungsanleitung Sunalyzer Web - 53 -... -
Seite 54: Download
Über die vier Radio-Buttons kann der Inhalt der Datei ausgewählt werden. Die Festlegung des Zeitraums erfolgt durch Eingabe von Datum und Uhrzeit in die vier Eingabefelder. In der folgenden Tabelle ist beschrieben welchen Inhalt die fünf Dateivarianten haben. - 54 - Bedienungsanleitung Sunalyzer Web 20.08.2009 – A03... -
Seite 55: Setup
Wechselrichterfabrikat an welche Schnittstelle angeschlossen ist. Hierzu stehen zwei Auswahllisten zur Verfügung. Die Auswahl ist anschließend über den entsprechenden Button zu übernehmen. Die Suche nach angeschlossenen Wechselrichtern und Sunalyzer Sensor wird gestartet durch den Button „Suche starten“. A03 – 20.08.2009 Bedienungsanleitung Sunalyzer Web - 55 -... - Seite 56 Wechselrichtern und Sunalyzer Sensor baut sich auf. In Abhängigkeit des Wechselrichterfabrikates und der Anzahl angeschlossener Wechselrichter kann die Suche und das abrufen von Wechselrichterinformationen eine gewisse Zeit in Anspruch nehmen. - 56 - Bedienungsanleitung Sunalyzer Web 20.08.2009 – A03...
-
Seite 57: Kanal-Konfiguration
Geräte aufgezeichnet werden sollen. Außerdem kann der Impulszähler konfiguriert, das Logging-Intervall verändert werden und ein individueller Name für die Geräte eingegeben werden. Die Einstellung erfolgt für die einzelnen Geräte individuell. A03 – 20.08.2009 Bedienungsanleitung Sunalyzer Web - 57 -... -
Seite 58: Einstellungen
Für die Änderung des Passworts ist zunächst das alte und dann zweimal das neue Passwort einzugeben. Das Passwort muss aus vier Ziffern bestehen. Das Passwort gilt für die Weboberfläche und das Touch-Display. Die Speicherung erfolgt über den entsprechenden Button. - 58 - Bedienungsanleitung Sunalyzer Web 20.08.2009 – A03... -
Seite 59: Alarmierung
Verfügt der Datenlogger über ein Modem können Sie auswählen ob die Emails über Modem oder Netzwerk versendet werden sollen. Es ist ebenfalls möglich angelegte Empfänger über den entsprechenden Button wieder zu löschen. A03 – 20.08.2009 Bedienungsanleitung Sunalyzer Web - 59 -... -
Seite 60: Netzwerk
Bedienung 5.2.12 Netzwerk Hier können Sie die Netzwerkparameter verändern oder sich anzeigen lassen. Soll der Datenlogger in ein Netzwerk integriert werden sind die erforderlichen Einstellungen mit dem Netzwerkadministrator zu klären. - 60 - Bedienungsanleitung Sunalyzer Web 20.08.2009 – A03... -
Seite 61: Modem
Aufbau einer DFÜ-Verbindung ändern. Standardmäßig sind folgende Daten hinterlegt: Einwahl-Benutzer „username“; Einwahl-Passwort: „password“ Beim Betrieb des Datenloggers an einer Nebenstellenanlage ist das integrierte Modem bzw. die Telefonanlage entsprechend zu konfigurieren. A03 – 20.08.2009 Bedienungsanleitung Sunalyzer Web - 61 -... -
Seite 62: Webportal
Außerdem kann eine Bezeichnung eingegeben werden. Die Eingaben werden über den entsprechenden Button gespeichert. Sollen die Daten über eine Modemverbindung übertragen werden ist die entsprechende Option zu aktivieren. Sie erreichen das Webportal unter der Adresse: http://www.schueco.de/sunalyzerportal - 62 - Bedienungsanleitung Sunalyzer Web 20.08.2009 – A03... -
Seite 63: Update Verwaltung
Internet kann er sich automatisch ein Update herunterladen und dies installieren. Dieser Vorgang wird durch den entsprechenden Button gestartet. Zu 2.) Verfügt der Sunalyzer Web über ein Modem besteht die Möglichkeit, dass sich der Datenlogger ein Update über eine Modemverbindung herunterlädt und installiert. -
Seite 64: Problemhandlung
2. Kein GSM Empfang 2. Ändern Sie die Position der GSM- Antenne Analog Modem sendet Keine Amtsleitung Prüfen Sie ob dem keine Daten Datenlogger eine Amtsleitung zur Verfügung steht. - 64 - Bedienungsanleitung Sunalyzer Web 20.08.2009 – A03... -
Seite 65: Technische Daten
190 x 150 x 35 mm (L x B x T) Stromversorgung externes Steckernetzteil: 100 -240VAC, 50-60Hz, 12...28VDC, 0,5A (Leistung 6W) Software Auf dem Sunalyzer Web installiertes Betriebssystem und Software Ertragszähler Impulseingang: geeignet zur Ansteuerung durch Schaltkontakt und Open-Kollektor/ Open-Drain- Ausgang (NPN, Polarität beachten) -
Seite 66: Entsorgung
Weise entsorgt wird. Weitere Informationen dazu, wo Sie die Abfallprodukte zum Recycling abgeben können, erhalten Sie bei Ihrer Gemeindeverwaltung, Ihrem Hausmüll- Entsorgungsdienst oder bei dem Händler, bei dem Sie das Produkt gekauft haben. - 66 - Bedienungsanleitung Sunalyzer Web 20.08.2009 – A03... - Seite 69 Schüco International KG · Karolinenstraße 1-15 · 33609 Bielefeld Telefon +49 (0) 521-783-0 · Telefax +49 (0) 521 · 783-451 · www.schueco.de...
