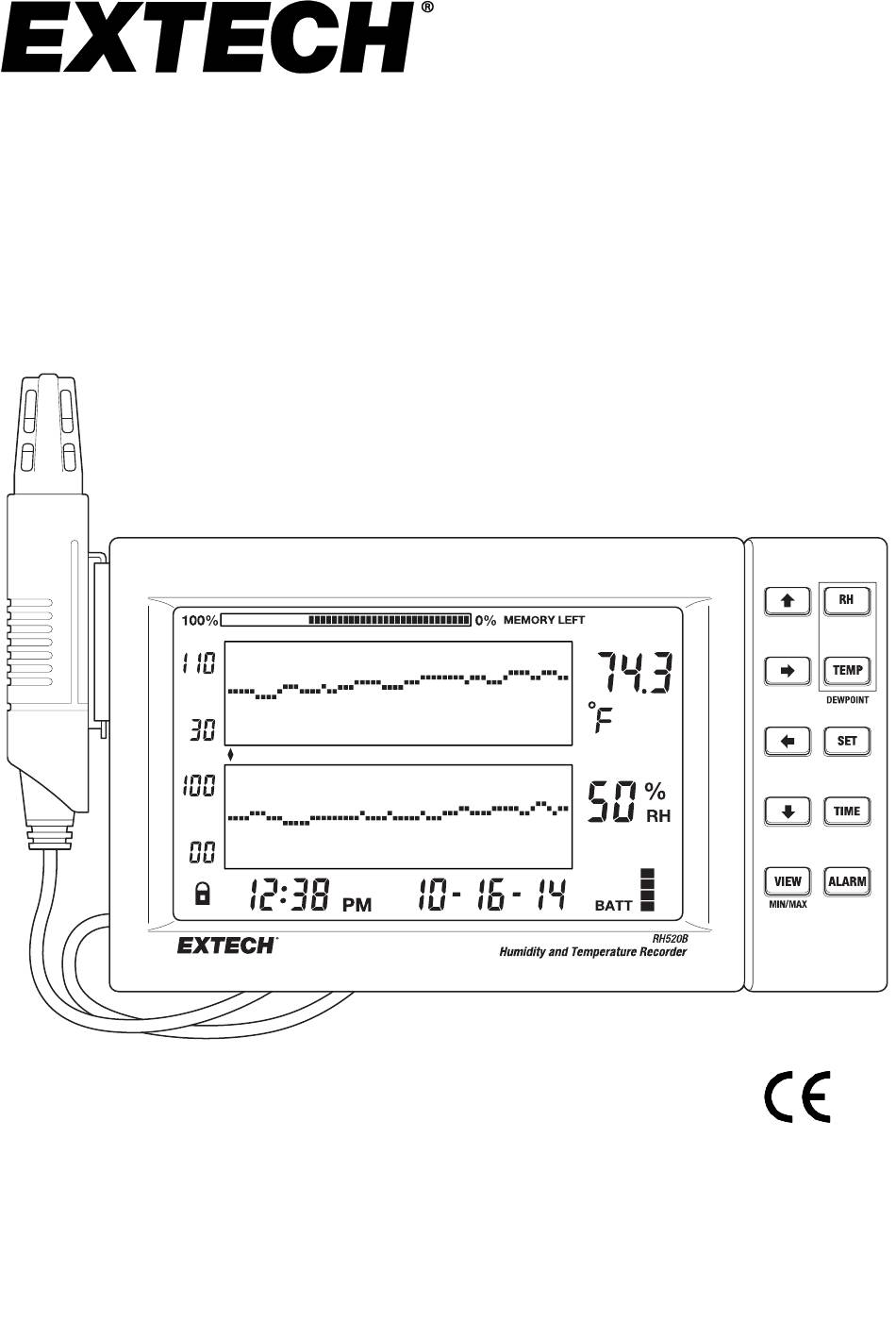

- Seite 1 Bedienungsanleitung Feuchte-/Temperatur - Datenlogger Modell RH520B Die Bedienungsanleitung finden Sie in weiteren Sprachen auf www.extech.com Distributed by MicroDAQ.com, Ltd. www.MicroDAQ.com (603) 746-5524...
- Seite 2 Warnmodul ermöglicht eine automatische Relaisschaltung, sobald die Warnschwelle erreicht wird. Der interne Speicher des RH520B kann bis zu 49.152 Messungen speichern, die später auf einen PC übertragen werden können. Bei sorgfältiger und vorsichtiger Behandlung wird Ihnen dieses Gerät jahrelange zuverlässige Dienste leisten.
- Seite 3 RH520B Beschreibung Sensor Sensorkabel LCD-Anzeige Schwenkbare Tastatur/Tischstand PC-Schnittstellenbuchse Anschlussbuchse für Alarmmodul Anschlussbuchse für Netzteil RESET-Taste für Daten (löscht die gemessenen Daten und den Alarmverlauf) Wahlschalter für Temperatureinheiten (°C oder °F) RESET-Taste für Programmierung (löscht die Programmänderungen, behält aber die Messdaten und den Verlauf aufrecht)
-
Seite 4: Displaybeschreibung
DISPLAYBESCHREIBUNG DEW POINT ALARM Temperaturverlaufskurve Interne Speichernutzungsanzeige Skalengrenzen der Vertikalachse Zeiger/Alarmanzeige Statusanzeige der Drucktastenverriegelung Zeitanzeige Messkurve der relativen Feuchte (RF) Datumsanzeige Funktionsanzeigen 10. Numerische Temperaturanzeige 11. Nummerische RF-Anzeige 12. Batteriestandsanzeige RH520B-de-DE_v5.2 8/20 Distributed by MicroDAQ.com, Ltd. www.MicroDAQ.com (603) 746-5524... - Seite 5 Wird in Verbindung mit der TEMP-Taste zur Anzeige des Taupunkts benutzt. Die Pfeile nach rechts, links, unten und oben dienen zum Ablaufen lassen der Daten und zum Browsen auf dem Display RH520B-de-DE_v5.2 8/20 Distributed by MicroDAQ.com, Ltd. www.MicroDAQ.com (603) 746-5524...
- Seite 6 SCHNELLANLEITUNG FÜR DIE TASTATUR (SIEHE AUCH RÜCKSEITE DES RH520B) Taste drücken Funktion Zweiter / alternativer Tastendruck VIEW: Auswahl der Ansicht VIEW-Modi (Anzeigemodi): Normal, TEMPmax, RHmax, TEMPmin, RHmin Neue Einstellungen speichern VIEW zum Abbrechen, Verlassen des Modus PFEILTASTEN Durchsuchen der Vorgaben...
- Seite 7 Einführung EIN-/AUS-Schalter 1. Das RH520B kann mit Batterien oder mit einem Netzteil (5VDC 1ADC) betrieben werden. Für den Batteriebetrieb müssen drei (3) AA-Batterien eingelegt werden. Siehe Abschnitt Batterieaustausch zum Auswechseln/Einlegen der Batterien. Hinweis: Batterien und Netzteil liegen dem Gerät im Karton bei.
- Seite 8 Programmieren des RH520B EINSTELLEN VON DATUM UND UHRZEIT 1. In der Standardansicht gleichzeitig die Tasten SET und TIME drücken. 2. Die Anzeige für SET erscheint. 3. Mit den Pfeilen Hoch und Herunter die Zeit einstellen. 4. Mit den Pfeiltasten LINKS und RECHTS die Minuten, Stunden, AM/PM/24-Std., Tag, Monat und Jahr durchlaufen.
- Seite 9 9. Zum Zurückkehren zur Standardansicht ohne Speichern der Änderungen, die Taste VIEW drücken. EINSTELLEN DER AUFGEZEICHNETEN SAMPLERATE Die Samplingrate (Abtastrate) ist das Intervall, in dem das RH520B automatisch Messungen aufzeichnet. 1. Gleichzeitig die Taste SET, VIEW, und TIME in der Standardansicht drücken.
- Seite 10 7. Mithilfe der Taste ALARM kann man zwischen den HOHEN und NIEDRIGEN Alarmgrenzen hin- und herschalten. 8. Zum Speichern eines Wertes jederzeit die Taste SET drücken und zur Standardanzeige zurückkehren. 9. Zum Zurückkehren zur Standardanzeige ohne Speichern der Änderungen, die Taste VIEW drücken. RH520B-de-DE_v5.2 8/20 Distributed by MicroDAQ.com, Ltd. www.MicroDAQ.com (603) 746-5524...
- Seite 11 Displayarten STANDARDANSICHT Die Standardansicht ist der Displayzustand des eingeschalteten RH520B. Siehe Diagramm im Abschnitt Displaybeschreibung dieser Anleitung mit einer Abbildung der Standardansicht. Zum Zurückkehren zur Standardansicht kann man jederzeit die Taste VIEW drücken. Beachten Sie, dass das Display automatisch nach fünf (5) Minuten Inaktivität auf die Standardansicht zurückgestellt wird.
- Seite 12 Alarmmeldungen mehr vorhanden sind. Durch Drücken der Taste ALARM kehrt man wieder zur Standardansicht zurück. 6. Im Beispieldiagramm zeigt das RH520B einen hohen Temperaturalarm an (die Anzeigen für MAX und ALARM sind eingeschaltet). 1. MAX Temperature = Höchsttemperatur RH520B-de-DE_v5.2 8/20...
- Seite 13 ANZEIGE DES TAUPUNKTS Gleichzeitig die Taste TEMP und RH drücken, um den Taupunkt anzuzeigen. Das TAUPUNKT- Symbol schaltet sich über der Temperatur ein. Siehe nachstehendes Diagramm. Taste VIEW drücken, um zur Standardansicht zurückzukehren. RH520B-de-DE_v5.2 8/20 Distributed by MicroDAQ.com, Ltd. www.MicroDAQ.com (603) 746-5524...
- Seite 14 Standard LCD-Modus: Standardansicht Vertikale Temperaturkurvenauflösung: -20 bis 40°C Vertikale RF-Kurvenauflösung: 0 bis 100% TEMP- und RF-Alarmgrenzen: 0 (niedrig) und 100 (hoch) Erfassungsrate: Eine (1) Messung wird pro Minute gespeichert. RH520B-de-DE_v5.2 8/20 Distributed by MicroDAQ.com, Ltd. www.MicroDAQ.com (603) 746-5524...
- Seite 15 Alkalibatterien vom Typ ‘AA’ und achten Sie dabei auf die richtige Polung. 3. Nun den Batteriefachdeckel wieder aufsetzen. 4. Das RH520B benötigt nun eine “Programmreinitialisierung”, um das Display auf Null zurückzustellen. Die Taste RESET im Batteriefach drücken. “Reset” löscht alle Einstellungen.
-
Seite 16: Technische Daten
127 x 196 x 23mm (5,0 x 7,7 x 0,9") Gewicht 357g (12,6 oz) Software Das Verfahren zur Softwareinstallation und die Bedienungsanleitung finden Sie in der RH520B Software, die auf der Webseite www.Extech.com/Software verfügbar ist. RH520B-de-DE_v5.2 8/20 Distributed by MicroDAQ.com, Ltd. -
Seite 17: Kundendienst Kontaktieren
Zweijährige Garantie FLIR Systems, Inc., garantiert, dass dieses Gerät der Marke Extech zwei Jahr ab Versanddatum frei von Defekten an Teilen und Verarbeitung ist (für Sensoren und Kabel gilt eine eingeschränkte, sechsmonatige Garantie). Den vollständigen Garantietext finden Sie unter http://www.extech.com/support/warranties.
