Inhaltszusammenfassung für Acoustic Signature STORM 2018

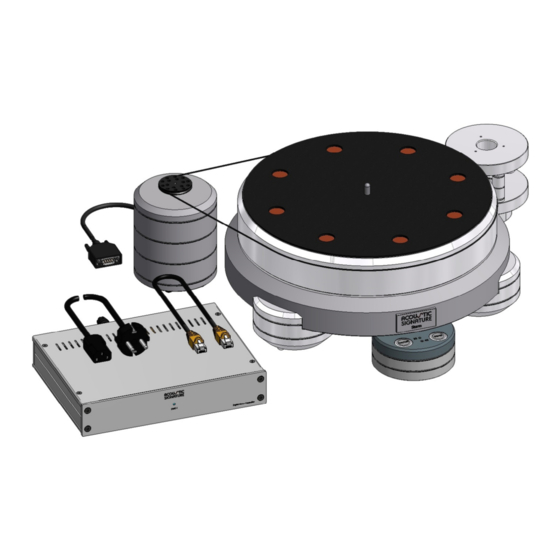

- Seite 1 TURNTABLE / PLATTENSPIELER INSTRUCTION MANUAL BEDIENUNGSANLEITUNG STORM 2018...
- Seite 3 (2014/30/EU) festgelegt sind. Warranty Garantie Acoustic Signature manufacturer’s warranty. We commit our- Es gelten die gesetzlichen Bestimmungen für die Gewährleis- selves to replace incorrect sections of this device free of tung von 24 Monaten in vollem Umfang. Bei der Rücksendung charge if it should fail within the warranty period.
- Seite 4 Packing Verpackung Parts Teile Storm chassis Storm Chassis Control unit Bedienteil Motor unit Motordose Tool set Werkzeugsatz Patch cable RJ45 Patchkabel RJ45 Power cord Netzanschlusskabel Digital Motor Control DMC1 Digitale Motorsteuerung DMC1 Platter Plattenteller Drive belt (not shown) Antriebsriemen (nicht dargestellt) Leather mat (not shown) Ledermatte (nicht dargestellt) Manual (not shown)
- Seite 5 Setup Aufbau Preparation Vorbereitung To avoid transport damages the Storm comes in Um Transportschäden zu vermeiden wird der a carefully designed packing and is partially pre- Plattenspieler sorgfältig verpackt und teilweise assembled. zerlegt geliefert. We recommend to have a plane area of about Für den Aufbau benötigen Sie eine ebene Fläche 600x450mm²...
- Seite 6 Mounting the platter Teller montieren Take away the cover strip over the bearing hole. Entfernen Sie den Schutzaufkleber über der La- gerbohrung. Insert the platter carefully into the bearing. Take care that it slides in slowly and easily. Setzen Sie nun den Plattenteller vorsichtig in die Lagerbohrung ein und senken ihn ab.
- Seite 7 Place the motor unit Motordose positionieren Place the motor unit at an optional position Die Motordose kann an jeder beliebigen freien around the platter. Normally the motor unit is Stelle um den Teller herum aufgestellt werden. placed on the opposite side of the tonearm. Normalerweise befindet sie sich gegenüber dem The distance of the motor unit (its axis) to the Tonarmausleger.
- Seite 8 Connecting the Storm Anschlüsse am Storm Connect the Storm in 3 steps: Schliessen Sie den Storm in 3 Schritten an: - Patch cable RJ45 - Patchkabel RJ45 - Motor cable - Motorkabel - Power cord - Netzkabel See picture below for correct positions of connec- Beachten Sie das unten stehende Bild für die La- tions.
-
Seite 9: Bedienung Des Storm
Operating the Storm Bedienung des Storm Position the Control unit centrically between the Positionieren Sie das Bedienfeld nach dem An- front feet, so that both buttons are easily acces- schliessen zentrisch zwischen die vorderen Füsse, sible. so dass beide Tasten gut erreichbar sind. On the left top side of the Control unit are 2 push Vorne links auf der Oberseite des Bedienfeldes buttons marked with ON/OFF and 33/45. -
Seite 10: Abmessungen
Dimensions Abmessungen Turntable Plattenspieler Motor Control DMC1 Motorsteuerung DMC1... - Seite 11 Storm 2018 Technical data Technische Daten Dimensions: Abmessungen: 490mm x 395mm x 150mm 490mm x 395mm x 150mm 19,3“ x 15,55“ x 5,9“ Weight: Gewicht: 22kg / 48,5lbs 22kg Drive System: Antrieb: 1 DC-Motor, speed controlled and regulated, fine ad-...
- Seite 12 Acoustic Signature Made by AS-Distribution GmbH Hillenbrandstrasse 10 D-73079 Süssen / Germany Tel: +49 7162 9474450 www.acoustic-signature.com E-Mail: info@as-distribution.de...
