5 . 2 . 3 . S c h n i t t s te l l e n u n d A n s c h lü s s e
Pos.
1 Lautsprecher
2 USB-Schnittstellen Sechs USB 2.0-Schnittstellen für Zusatz-
3 Netzwerk
4 Serielle Schnitt-
stellen
5 Karten-
schnittstelle
6 Audioanschluss
7 Stromanschluss
8 Schubladen-
anschluss
9 Bedienerschloss-
anschluss
10 SIM-Karten-Steck-
platz
22
1 2
10

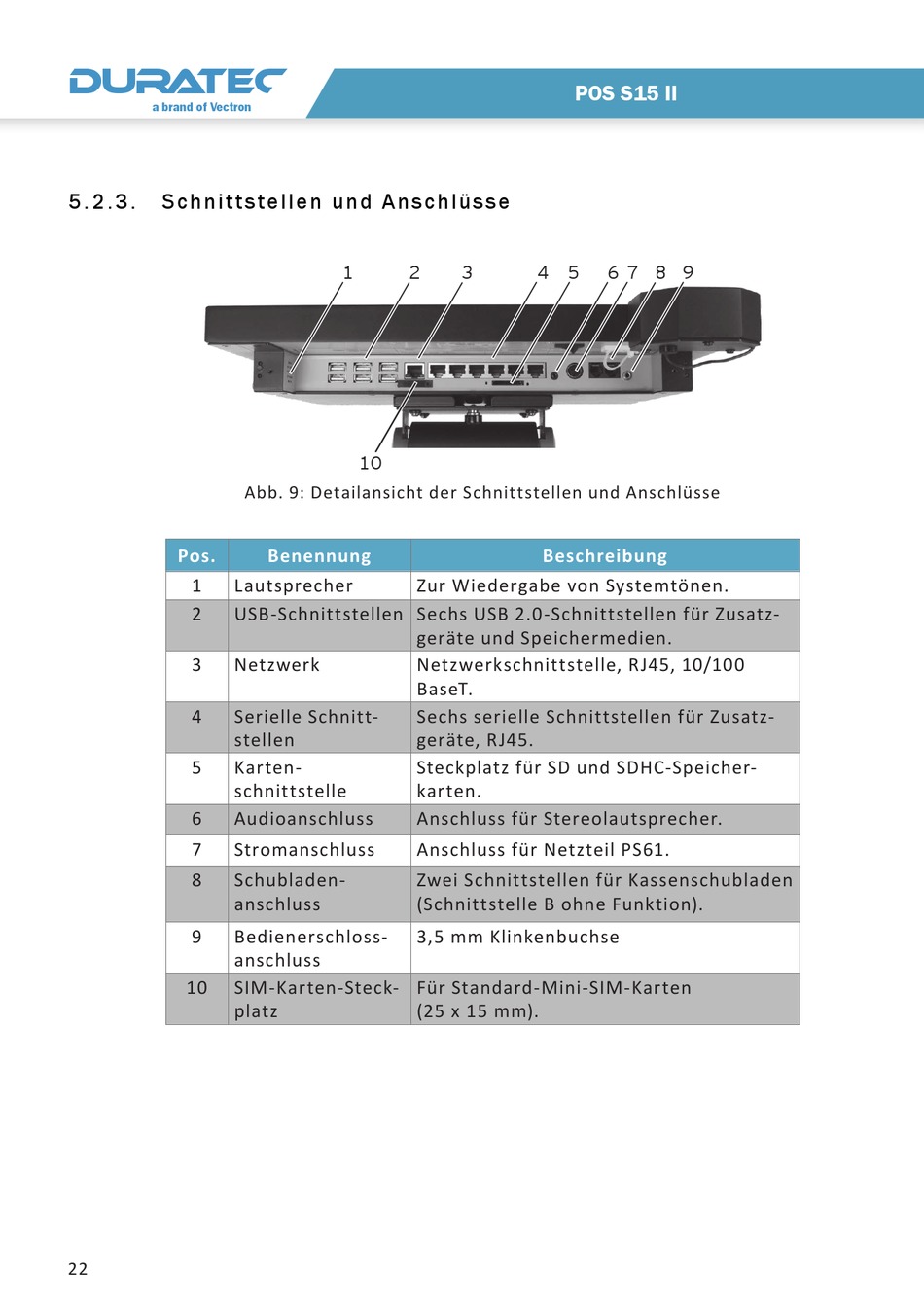

Abb. 9: Detailansicht der Schnittstellen und Anschlüsse
Benennung
Zur Wiedergabe von Systemtönen.
geräte und Speichermedien.
Netzwerkschnittstelle, RJ45, 10/100
BaseT.
Sechs serielle Schnittstellen für Zusatz-
geräte, RJ45.
Steckplatz für SD und SDHC-Speicher-
karten.
Anschluss für Stereolautsprecher.
Anschluss für Netzteil PS61.
Zwei Schnittstellen für Kassenschubladen
(Schnittstelle B ohne Funktion).
3,5 mm Klinkenbuchse
Für Standard-Mini-SIM-Karten
(25 x 15 mm).
POS S15 II
3 4 5 6 7 8 9
Beschreibung
