4.3.2 Alarmeingang

Weitere Informationen finden Sie in der folgenden Abbildung.
Erdung der Alarmeingänge Typ NO (Schließer) und NC (Öffner).

Schließen Sie COM und GND des Alarmmelders parallel an (zur externen

Stromversorgung des Alarmmelders).
Schließen Sie die Masse des DVR und die Masse des Alarmmelders parallel an.

Schließen Sie den NC-Port des Alarmmelders am DVR-Alarmeingang (ALARM) an.

Verwenden Sie die gleiche Masse wie für den DVR, wenn Sie externe

Spannungsversorgung zum Alarmgerät verwenden.

4.3.3 Alarmausgang

Externe Spannungsversorgung an externes Alarmgerät.

Um eine Überlastung zu vermeiden, lesen Sie die folgende Tabelle der Relaisparameter

aufmerksam durch.
RS485 A/B-Kabel für A/B-Kabel des PTZ-Decoders.

Die öffentliche Seite des Alarmausgangs muss mit Gerätestrom
Alarmmelderanschluss erfolgen
+12 V MASSE COM PC
MASSE
+12 V

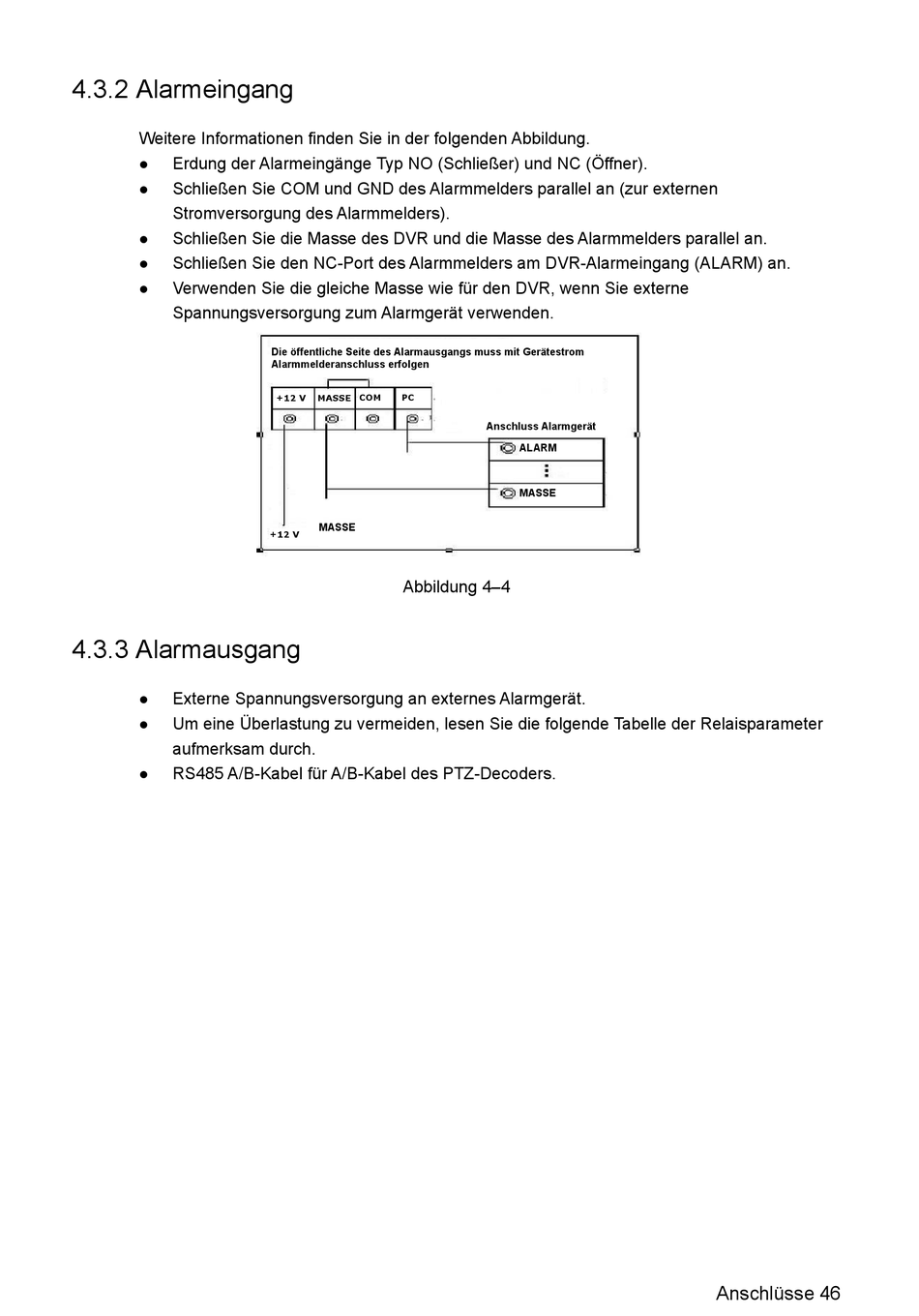

Abbildung 4–4
Anschluss Alarmgerät
ALARM
MASSE
