Bezeichnung zur Abbildung 2
1
Befestigungsschraube
2
Skimmerflansch
3
Beckenfolie
4
Beckenwand (Alu / Stahl)
5
Dichtungen
✓ Die Stream-Wehr-Bewegungen werden gedämpft ausgeführt und verursachen keine Geräusche. (Abb. 1 und
2)
✓ Das Lochmaß ist angepasst auf die meisten auf dem Markt befindlichen Skimmer. Somit ist ein problemloser
Austausch auch von anderen Produkten möglich.
✓ Unsere 15-jährige Liefergarantie auf Ersatzteile sichert Ihnen immer einen vollfunktionstüchtigen V10
Skimmer zu.

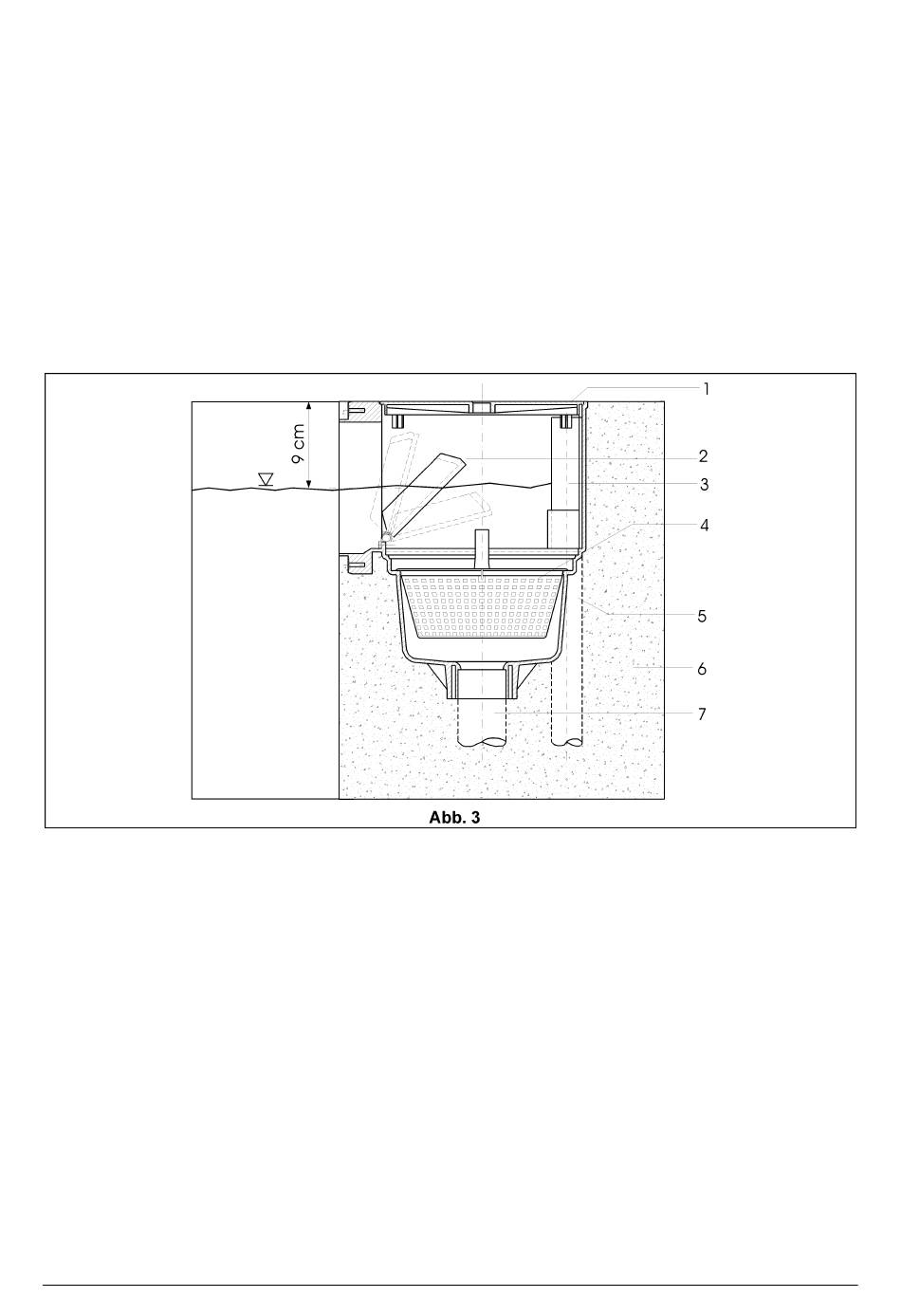

Bezeichnung zur Abbildung 3
1
V10 Skimmerdeckel
Stream-Wehr
2
3
Überlaufrohr d32 mm
4
Skimmerkorb
5
Anschluss d32 mm (zum Kanal)
6
Mauerwerk
7
Anschluss d63mm / d50mm (zur Filteranlage)
Auf den folgenden Seiten finden Sie wichtige Hinweise für den Einbau und die Montage des von Ihnen ausgewählten
Produktes, sowie die verschiedenen Einsatzmöglichkeiten.
Die Serie der MTS-Oberflächensauger ist durch den Skimmer V10 um ein Spitzenprodukt erweitert worden, das
die Serie der fortschrittlichen, praxisbewährten Skimmer durch zukunftsorientierte Technik fortsetzt.
Ihr MTS – Team
1. Technische Daten
MTS-Produkte GmbH
Seite 3 von 20
Stand: 18.05.20
