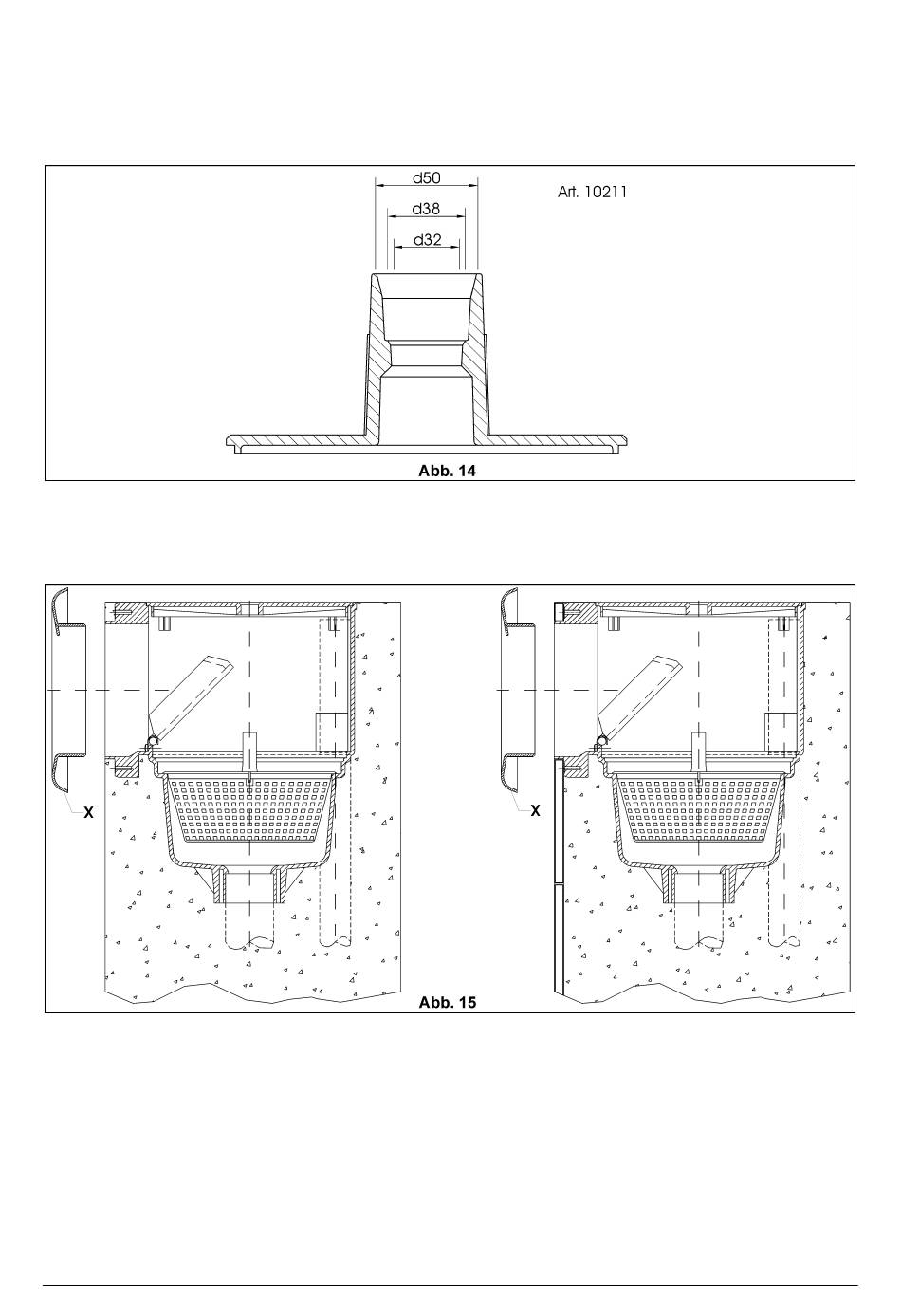

2.4 Vakuumscheibe für Skimmer V10
Die Vakuumscheibe Art. 10211 ist vorgesehen zum Anschluss eines Bodenreinigungsgerätes über einen Schlauch von
d32, d38 und d50 mm. Sie besteht aus hochwertigem Polycarbonat (PC) und ist ausgestattet mit einem umlaufenden
Dichtungsprofil.
3. Einbaumöglichkeiten - Einbaubeispiele
3.1 Einbau des Skimmers V10 in Betonbecken (Abb. 15)
„X"
– nicht im Lieferumfang enthalten
Bei Einbau in Betonbecken wird der V10 Skimmer vollständig in die Beckenwand eingelassen und einbetoniert. Durch
die äußerst kurzbauende Grundausführung des V10 Skimmers ist diese Möglichkeit auch bei geringen Wandstärken
gegeben. Mit der V10 Skimmerblende Art. 10132 (X) werden die Plattierungsränder überdeckt und den
Fliesenausgleich hergestellt.
