Palazzetti FC 810 Benutzerhandbuch

Manuale d'uso Termoregolatore
L2 MAN
L3 AUTO
L4 PROP
L1 L5 VENT
DP1
MENU
P1 P2 P3 P4

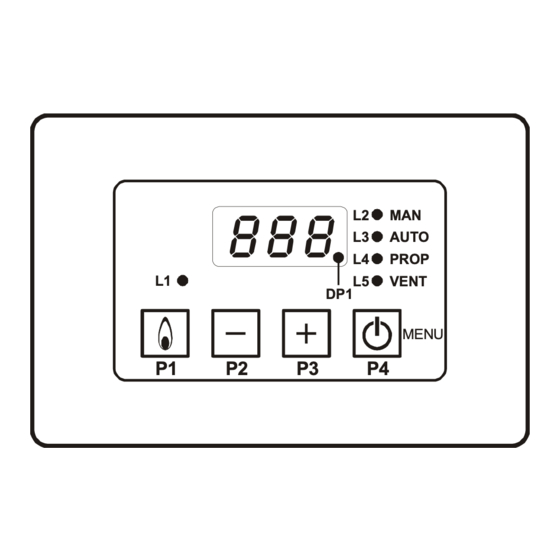

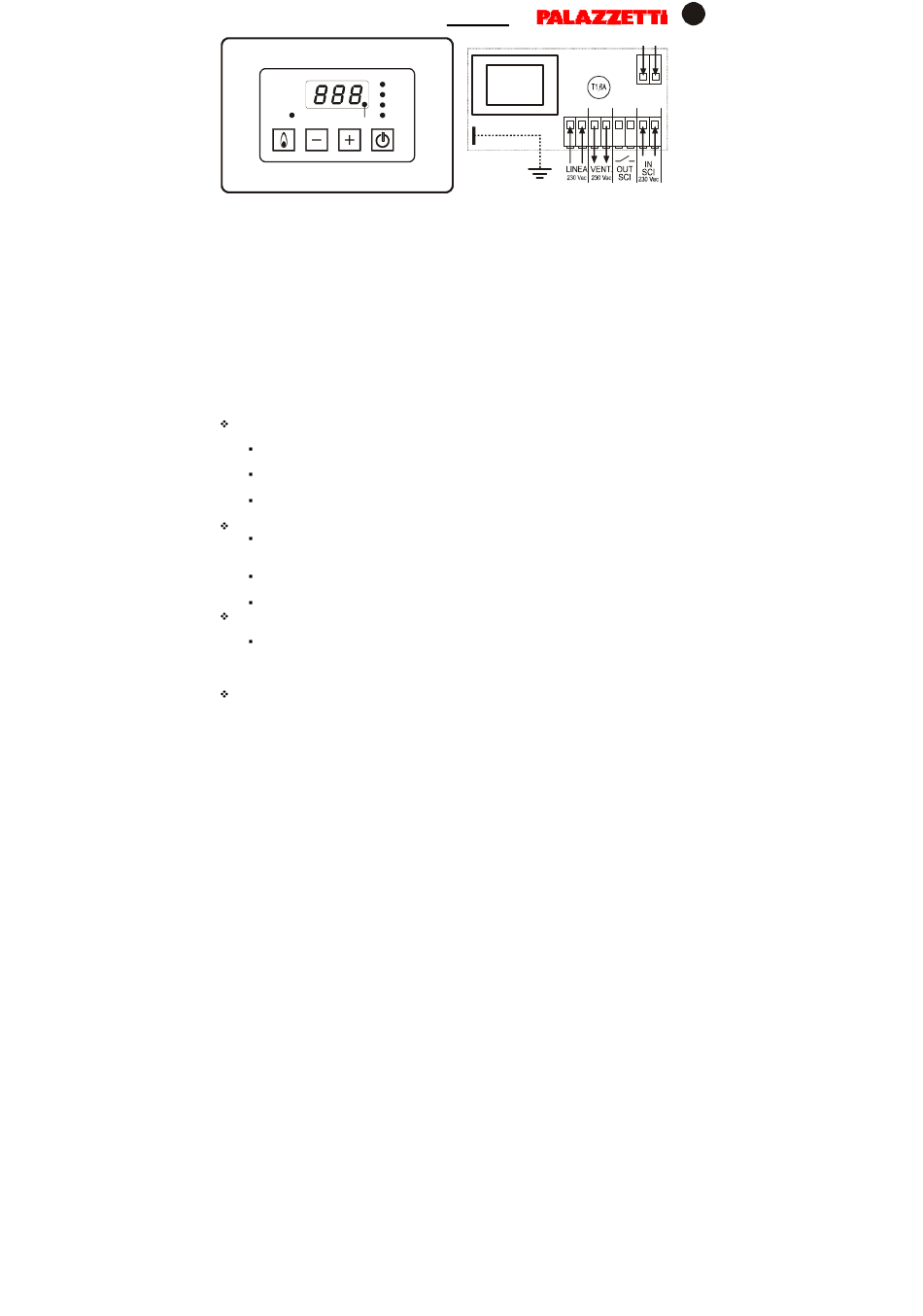

Aspetto esterno e schema di collegamento
Fig. 1
1.0 GENERALITÀ
La centralina (fig.1) è appositamente studiata per la gestione di termocamini ad aria. La sua versatilità
permette applicazioni per un ampio range di impieghi. Il display e i led permettono la visualizzazione delle
temperature rilevate, di monitorare i dispositivi attuatori e di segnalare eventuali guasti.
2.0 COMPOSIZIONE DEL PRODOTTO
♦
Termoregolatore da incasso 3 moduli predisposta per placche AVE, VIMAR, provvisto di morsettiera interna codificata
per collegamenti elettrici verso:
►Alimentazione ►Ventilatore ►IN 'Scintilla' ►Sonda di temperatura ►OUT 'Scintilla'
♦
Placca di copertura
♦
Scatola da incasso
♦
Sonda di temperatura in cavo teflon lunghezza 2,00 mt, bulbo 100 mm diametro 3 mm
♦
Ogiva di fissaggio sonda + dado + rondella +ferma-sonda
♦
Cavetto di collegamento di messa a terra
♦
Morsetto a vite a cappuccio per il collegamento generale di messa a terra
♦
Foglio istruzioni
3.0 MANUALE USO E MANUTENZIONE
3.1 MENU
Selezione Modalità di Funzionamento
Non disponibile per i modelli con ingresso a termostato [Cod. 2]
Tramite il semplice pressione del tasto P4 si visualizza la modalità corrente segnalata dal
display e dal relativo led
Tramite successivi semplici pressione del tasto P4 si selezione in modo ciclico una delle tre
tipologie di funzionamento segnalate dal display e dal relativo led
Dopo 3 secondi l'impostazione viene automaticamente memorizzata e si visualizza la velocità
attualmente in uso
Selezione Velocità di Funzionamento
Tramite semplice pressione dei tasti P2 o P3 viene visualizzata o modificata l'impostazione
della velocità corrente del ventilatore
P0= spento (solo in MANUALE); P1 = Velocità minima; P10= Velocità massima
La funzione di modifica della velocità non è disponibile nel caso di modalità
PROPORZIONALE
Nella modalità AUTOMATICO le velocità impostabili sono P1 ÷ P10
Funzione SCINTILLA
Attivabile a seconda del modello di termocamino acquistato.
Con la pressione del tasto P1 viene attivata l'uscita relativa al kit Scintilla: il dispositivo
visualizza la scritta 'Sci' lampeggiante per 2 sec. tale segnalazione rimane visibile finché il
focolare non si è acceso.
3.2 FUNZIONAMENTO
Accensione/spegnimento:
L'accensione/Spegnimento della centralina si effettua tramite pressione prolungata del pulsante P4
Lo stato SPENTO viene segnalato dalla accensione del led DP1
FC 810
FUSE
1 2 3 4 5 6 7 8
I
SONDA
10 9
