* Die Befestigungsplatte zuerst in einen Schlitz des Auslegers schieben und rückwärts dann in den
anderen.
* Sicherstellen, dass beide Gewindebolzen so weit wie möglich in die Muttern geschraubt sind.
* Beide Gewindebolzen durch die Löcher im Standfuß stecken und in die Gewindebohrungen der
Befestigungsplatte schrauben.
* Die beiden Bolzen festziehen und dabei den Ausleger exakt aufrecht halten.

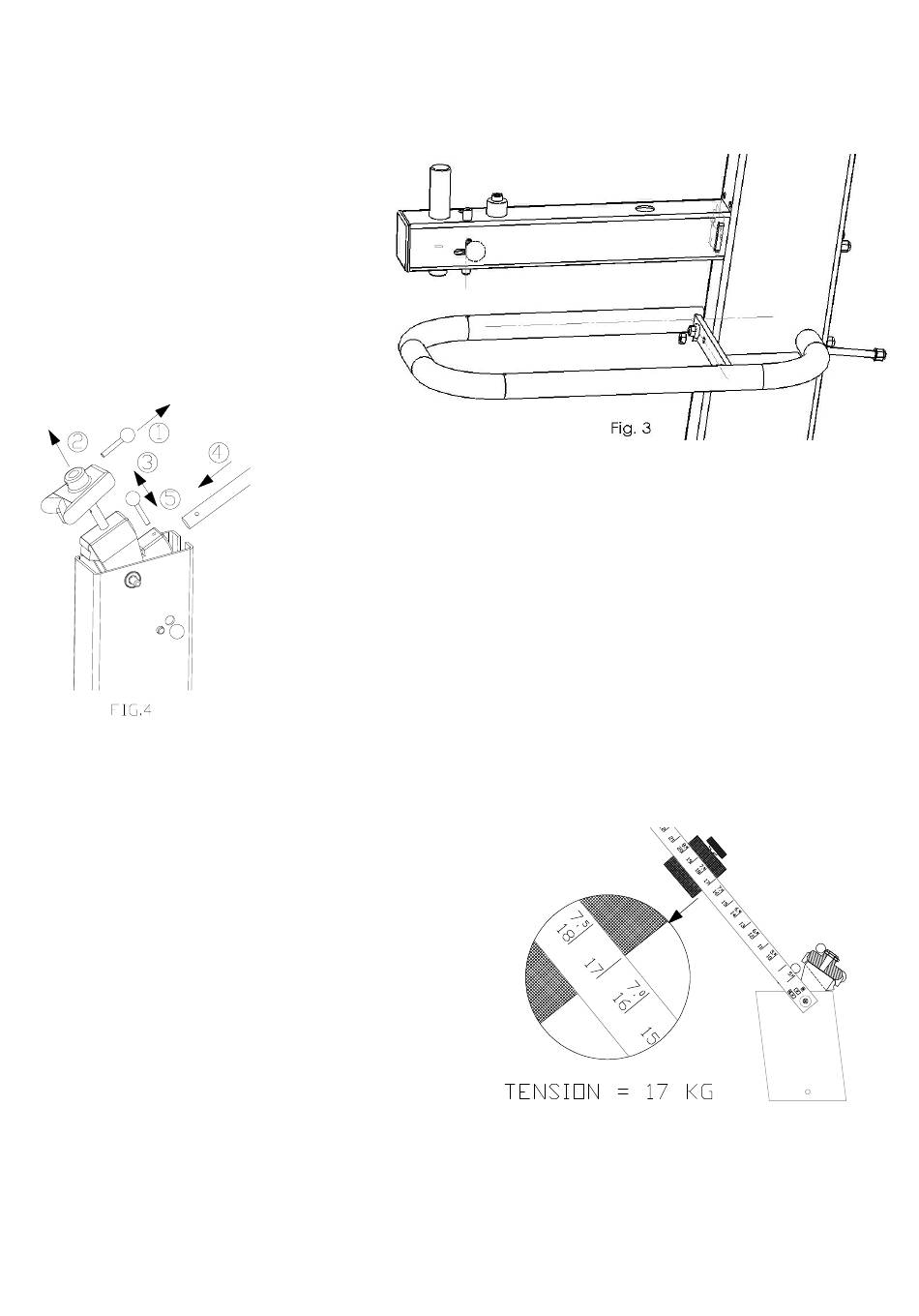

Befestigung der Werkzeugablage am
Standfuß (Fig. 3)
Die Bolzen von der Außenseite des
Rahmens einsetzen und die Ablage mit den
Muttern festziehen.
.
B. BEDIENUNG DER MASCHINE.
B1. Einstellen der Zugkraft.
* Die Zugkraft kann zwischen 4.5 und 37 kg oder 10 bis
81 lbs in 3 Bereichen eingestellt werden:
- Kleines Gewicht: 4.5 - 10 kg / 10 - 22 lbs.
- Grosses + kleines Gewicht: 10 - 31 kg / 22 - 68 lbs.
- Grosses + kleines Gewicht + extra kleines Gewicht: 31
- 37 kg / 68 - 81 lbs.
A2. Montage des Gewichtsarmes der Zugeinheit (Fig. 3).
Zur Platzeinsparung bei Nichtgebrauch der Maschine kann der Gewichtsarm
von der Zugeinheit getrennt werden. Fig. 3 zeigt die Reihenfolge der Schritte
um den Hebel zu entfernen/ zu montieren.
.
A3. Aufsetzen des Drehtellers auf die Achse.
Vor der Montage überprüfen Sie ob die Gleitlagerbuchse im Teller etwas
geschmiert ist, falls notwendig fügen Sie etwas Fett hinzu. Setzen Sie nun
den Drehteller auf die Achse auf.
Die Maschine vom Typ ML 120 hat eine Drehtellerarretierung in 12
Positionen. Wenn der Arretierhebel in Position „oben" ist, wird der
Drehteller arretiert, sobald der Arretierbolzen auf eine der 12 Bohrungen im
Drehteller trifft.
