2.2

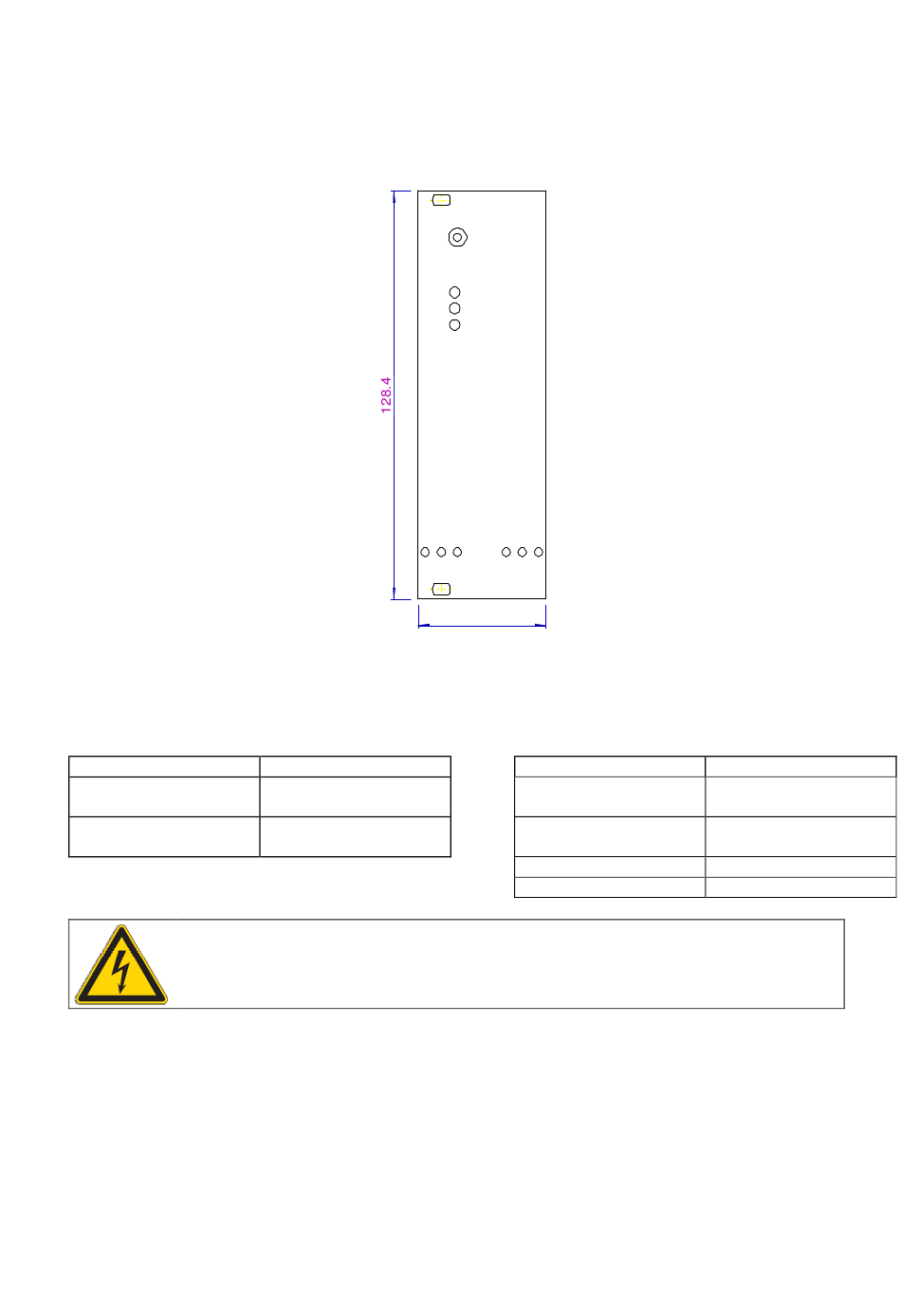

Abmessungen
19''-Karteneischub im Europa-Format (160mm x 100mm)
Frontplatte: 8TE x 3HE
Abmessungen:
Einbautiefe: ca. 190mm (mit Griff und H15-Messerleiste)
2.3
Anschluss
Vor dem Anschluss sind die Werte der DC-Versorgung mit den Werten des Typenschildes auf Überein-
stimmung zu prüfen. Anschluss gemäß den Bezeichnungen der Anschlussklemmen vornehmen (siehe
Prinzipschaltbild und Anschlussbelegung )
Anschluss:
DC-Eingang
DC-Ausgang
(Verbraucher)
VORSICHT
Achten Sie beim Anschluss der Einschubkarte auf die Übereinstimmung der Nennspan-
nung und die Polung.
Bei Nichtbeachtung kann es zu Lichtbögen und schweren Verbrennungen kommen.
NCPK0727G01B02-120220
Klemme:
'Oin+' H15-28/30
'GND' H15-24/26
'OUT+' H15-4/6
'GND' H15-8/10
Technische Änderungen vorbehalten !
40.4
Anschluss:
+5V ext.
Meldung '
USV-OK'
Meldung '
USV-ON'
PE
Klemme:
H15-14
H15-16
H15-18
H15-32
Seite 3 / 7
