IT 6300 an die serielle Schnittstelle (RS232)
Mit Spannungsversorgung über Netzteil bei TTL-RS232-Kabel/ext IT 6300
Art-Nr. 50105422

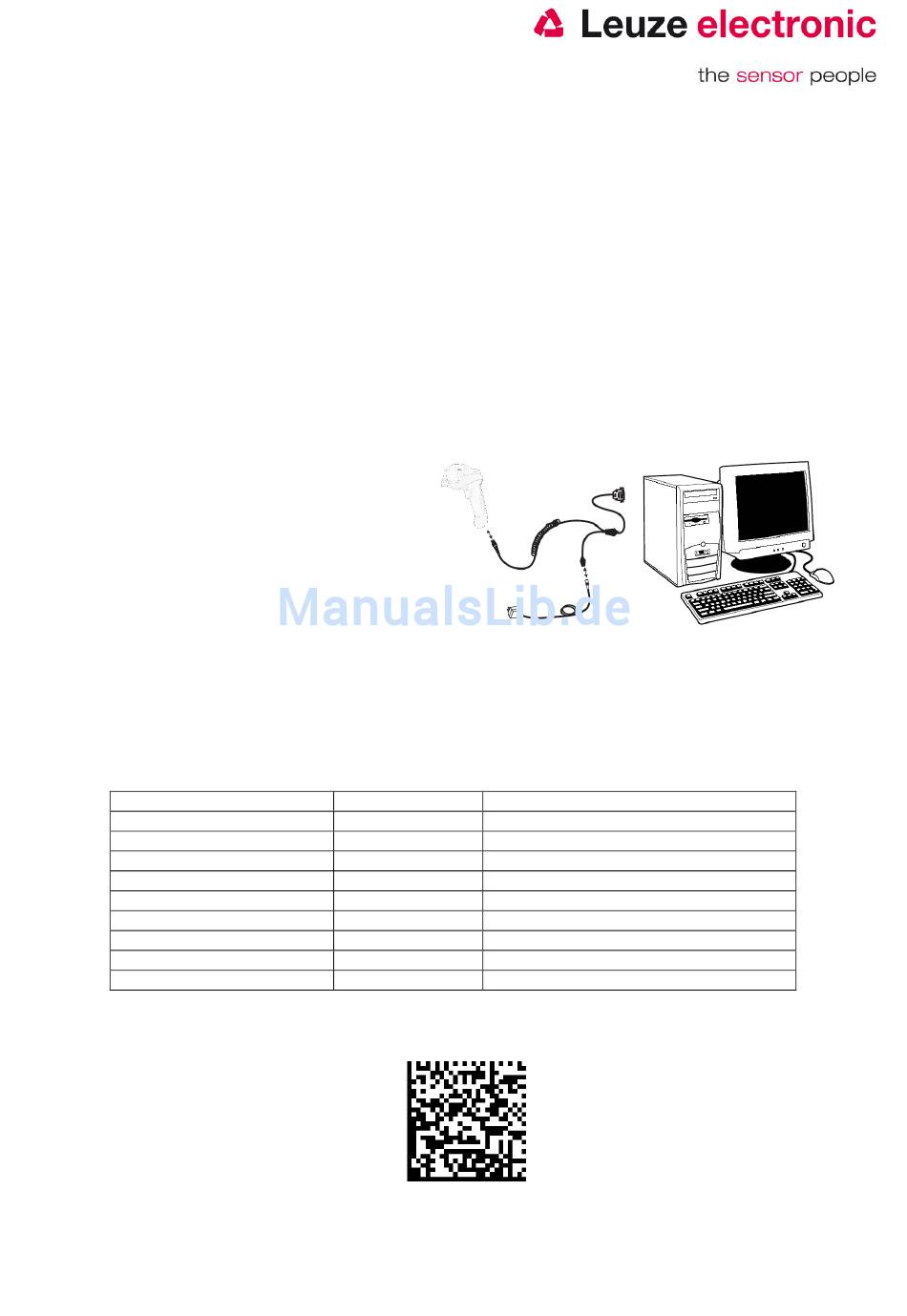

Bitte schließen Sie den IT 6300 gemäß der nebenstehenden Abbildung an.
benötigte Teile:
1x
501 05 380
IT 6300 DPM (6300IDP351SE)
oder 501 07 464
IT 6300 ILR
1x
501 05 422
Kabel TTL-RS232/ext für IT 6300
1x
501 03 403
Netzteil
Pinbelegung der 9 Pol- D-Sub Buchse (female) beim Kabel 42206139-04
PIN-Nummer
1
2
3
5
7
8
PIN an Netzteilanschluß
1
2
Das passende Netzteil für den IT 6300 (230V/50Hz) hat die Artikel-Nr. 501 03403.
RS 232-Übertragung mit 38400 Baud, 8 Datenbits, 1 Stoppbit, No Parity, Postfixes CR/LF.
Kurzanleitung IT 6300
(6300ILR351SE)
Signal
Schirm
TX
RX
Empfangsleitung / Recieve Data
GND
CTS
RTS
Signal
VCC IN
GND
Leuze
electronic
Bezeichnung
Schirm
Sendeleitung / Transmit Data
Signal Ground
Clear to send
Request to send
Bezeichnung
4,5 - 12 Volt Gleichspannung
Ground
Seite
8
