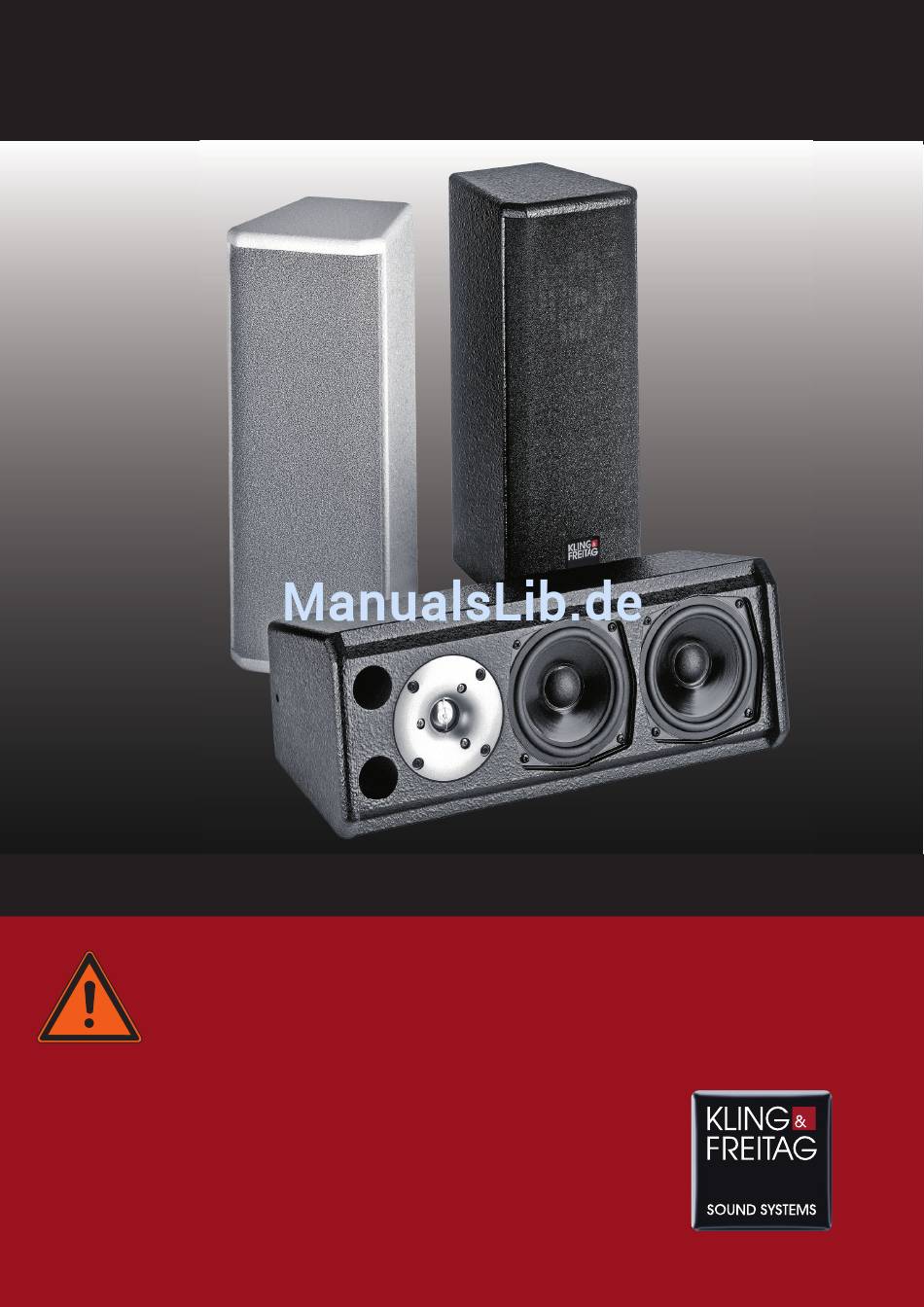

K&F CA 205
Die Version CA 106 F weicht in Form und Aussehen von
Benutzerhandbuch
Benutzerhandbuch
Wichtige Informationen,
vor Inbetriebnahme lesen!
KLING & FREITAG GmbH
Junkersstrasse 14
D-30179 Hannover
TEL +49 (0) 511- 96 99 70
TEL 0 (049) 511- 969 97-0
FAX +49 (0) 511- 67 37 94
www.kling-freitag.de
dieser Abbildung ab.
Stand: 08.11.2006
Stand: 08.06.2006
Version 3.1
Version 1.0
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für K&F CA 205
Inhaltszusammenfassung für K&F CA 205
- Seite 1 K&F CA 205 Die Version CA 106 F weicht in Form und Aussehen von dieser Abbildung ab. Version 3.1 Version 1.0 Benutzerhandbuch Benutzerhandbuch Stand: 08.11.2006 Stand: 08.06.2006 Wichtige Informationen, vor Inbetriebnahme lesen! KLING & FREITAG GmbH Junkersstrasse 14 D-30179 Hannover...
- Seite 2 Benutzerhandbuch CA 205 KLING & FREITAG GMBH ©1995-2005 Version 3.1, 09.11.2006 Seite 2 von 22...
-
Seite 3: Symbole Im Handbuch
Vielen Dank, dass Sie sich für ein Kling & Freitag Produkt entschieden haben. Bitte lesen Sie sich vor Inbetriebnahme die Gebrauchsanweisung sorgfältig durch, damit ein störungsfreier Betrieb gewährleistet ist und Ihr KLING & FREITAG - CA 205 Lautspre- chersystem seine volle Leistungsfähigkeit entwickeln kann. -
Seite 4: Inhaltsverzeichnis
7.2 Vermeidung von Brummschleifen 7.2.1 Was ist eine Brummschleife? 7.2.2 Maßnahmen gegen Brummschleifen Konfigurationen und Anschlussdiagramme 8.1 CA 205 Systeme im Fullrange Betrieb 8.2 Full Range Betrieb & Subwoofer mit Frequenzweiche (XO) Inbetriebnahme 10. Frequenzweiche: Verdrahtungsplan CA 205 11. Ausbessern von Lackschäden / Wechseln des Frontschaums 12. -
Seite 5: Allgemeine Sicherheitshinweise Für Lautsprecher
Benutzerhandbuch CA 205 1. Allgemeine Sicherheitshinweise für Lautsprecher Aufstellen der Lautsprecher Um Sach- und Personenschäden vorzubeugen, muss dieses Gerät gemäß dem Kapitel Aufstellungsanweisung für Lautsprecher, auf Seite 10, zuverlässig aufgestellt oder an der Wand befestigt werden. Beachten Sie, dass Lautsprecher durch Vibrationen ‚wandern’... -
Seite 6: Folgende Signale Können Die Lautsprecher Beschädigen
Benutzerhandbuch CA 205 Folgende Signale können die Lautsprecher beschädigen − anhaltend hochpegelige Signale mit hoher Frequenz und Dauertöne durch Rück- kopplung. − anhaltend verzerrte Signale mit hohem Pegel. − Geräusche, die entstehen, wenn bei angeschlossenem Lautsprecher ein Gerät der Wichtig Anlage angeschlossen, abgetrennt oder eingeschaltet wird. -
Seite 7: Produktbeschreibung Und Ausstattungsvarianten Der Ca 205
Ebenso bietet sich die CA 205 wegen ihres dezenten Designs auch für Festinstallationen an. Optionale Ausstattungsvarianten: − CA 205 ‚100V’: Variante mit 100V / 50 VA / 100 VA / 150VA Ringkernübertra- − CA 205 ‚Outdoor Mobile’ −... -
Seite 8: Hinweise Für Variante Mit Der Option '100V
Integration von Lautsprechern in bereits vorhandene 100 V Systeme. 4.2 Anschlussbelegung der 100V Lautsprechereingänge Der 100V Übertrager für die CA 205 verfügt über 3 ‚Abgriffe’. Sie können den Laut- sprecher wahlweise mit 50 VA, 100 VA oder 150 VA betreiben. Unten sehen Sie an welchem Pin welcher Abgriff angeschlossen ist. -
Seite 9: Hinweise Für Das Aufhängen Der Lautsprecher
Benutzerhandbuch CA 205 5. Hinweise für das Aufhängen der Lautsprecher Das Aufhängen von Lautspreche Das Aufhängen von Lautspreche Das Aufhängen von Lautspreche Das Aufhängen von Lautsprechern darf nur von geschultem Fachpersonal durc rn darf nur von geschultem Fachpersonal durc rn darf nur von geschultem Fachpersonal durc rn darf nur von geschultem Fachpersonal durch- h- h- h- geführt werden. -
Seite 10: Aufstellungsanweisung Für Lautsprecher
Benutzerhandbuch CA 205 6. Aufstellungsanweisung für Lautsprecher Stellen Sie die Lautsprecher fest auf. Stellen Sie sicher, dass die Lautsprecher nicht um- oder herabfallen können und dabei Sach- oder Personenschäden herbeiführen. Verle- gen Sie die Kabel so, dass niemand darüber stolpern kann. -
Seite 11: Verkabelung
7. Verkabelung Ein Lautsprecher ist mit zwei parallel verbundenen Speakon Buchsen versehen. − Bevor Sie beginnen Ihr CA 205 System zu verkabeln, achten Sie bitte darauf, dass sämtliche Geräte ausgeschaltet sind und drehen Sie alle Regler zu. − Es ist zu empfehlen hochwertige, von KLING & FREITAG gelieferte Lautsprecherka- bel zu benutzen. -
Seite 12: Vermeidung Von Brummschleifen
Benutzerhandbuch CA 205 7.2 Vermeidung von Brummschleifen 7.2.1 Was ist eine Brummschleife? Jede Komponente einer PA oder Hifi-Anlage hat ihren eigenen 0V-Bezugspunkt (Mas- se). Dieser ist häufig verbunden mit deren Schutzleitern (Erde / Ground). Werden nun zwei oder mehr Geräte über NF-Kabel miteinander verbunden, so kann es sein, dass es einerseits eine Masseverbindung über die Erde des Netzkabels (Gelb-Grün) gibt und... -
Seite 13: Konfigurationen Und Anschlussdiagramme
Warnung − Integrierter Clipping-Limiter − maximale Nennleistung von 200W@16Ohm (entspricht 800W@4Ohm) 8.1 CA 205 Systeme im Fullrange Betrieb Diese Betriebsart eignet sich hervorragend zur Übertragung von Sprachanwendungen und Musikanwendungen ohne hohen Bedarf an Bassanteil. Benötigen Sie in dieser Betriebsart dennoch einen höheren Bassanteil, so heben Sie den Bassbereich zwischen 50 und 80Hz am Mischpult nach Bedarf an. -
Seite 14: Full Range Betrieb & Subwoofer Mit Frequenzweiche (Xo)
2 CA 205 Systeme: 1 - 2 x SW 112-XO 2 - 4 CA 205 Systeme: 1 x SW 115D-XO 2 - 4 CA 205 Systeme: 1 x SW 115E-XO 2 - 4 CA 205 Systeme: 1 x SW 118E-XO... -
Seite 15: Inbetriebnahme
Funktion Ihrer Anlage. Hierzu drehen Sie wieder alle End- verstärkereingangsregler zu. Drehen Sie nun den Lautstärkeregler des Endver- stärkers z.B. für das linke CA 205 System auf und überprüfen Sie, ob ein kor- rektes Signal aus dem CA 205 System kommt. -
Seite 16: Frequenzweiche: Verdrahtungsplan Ca 205
Benutzerhandbuch CA 205 10. Frequenzweiche: Verdrahtungsplan CA 205 2- 1+ 1- 2+ 2- 1+ 1- IN + IN - LF 1 LF 2 LF 1 LF 2 Pinbelegung Speakon NL4 ‚IN’ 1+ 1- 2+ 2- ‚OUT’ Alle parallel zu ‚IN’... -
Seite 17: Technische Daten
Benutzerhandbuch CA 205 12. Technische Daten Lautsprecher Prinzip 2-Weg Passiv-System, Bassreflexabstimmung Übertragungsbereich -10 dB 85 Hz - 20 kHz Übertragungsbereich ±3 dB 120 Hz - 19 Hz Abstrahlwinkel nominal 110° x 60° (hor. x vert.) Bündelungsmaß (DI) 8 (+3,5/-1) 1 kHz - 13 kHz... -
Seite 18: Messdiagramme
Benutzerhandbuch CA 205 13. Messdiagramme SPL (dB) Frequenzgang ‚on axis’ IMPEDANCE (Ohm) 31,6 3,16 1000 10000 20000 Frequency (Hz) Horizontaler Frequenzgang ‚off axis’ 0° 1000 10000 20000 Frequency (Hz) Vertikaler Frequenzgang ‚off axis up’ 0° 1000 10000 20000 Frequency (Hz) KLING &... - Seite 19 Benutzerhandbuch CA 205 Vertikaler Frequenzgang ‚off axis down’ 0° 1000 10000 20000 Frequency (Hz) Frequenzabhängiger Abstrahlwinkel Horizontal Vertical 1000 10000 20000 Frequency (Hz) Q-Index 1000 10000 20000 Frequency (Hz) KLING & FREITAG GMBH ©1995-2005 Version 3.1, 09.11.2006 Seite 19 von 22...
-
Seite 20: Abmessungen
Benutzerhandbuch CA 205 14. Abmessungen Gewindeeinsatz Gewindeeinsatz 169 mm 186 mm 123.6 mm [6.652"] [7.323"] [4.867"] 8° 130.2 mm [5.126"] KLING & FREITAG GMBH ©1995-2005 Version 3.1, 09.11.2006 Seite 20 von 22... -
Seite 21: Zubehör
Benutzerhandbuch CA 205 15. Zubehör Schwenkbügel CA 205 Montagebügel CA 205 (Abb. zeigt gedrehtes Gitter) Wand und Deckenhalter Stativadapter TV-Zapfenadapter ‚Omnimount’ Pipe Clamp TV-Zapfen Ringschraube M8 x 20 Weitergehende Informationen finden Sie in unserem Katalog als download unter: www.kling-freitag.de KLING & FREITAG GMBH ©1995-2005 Version 3.1, 09.11.2006... -
Seite 22: Vorschriften Zur Entsorgung
Benutzerhandbuch CA 205 16. Vorschriften zur Entsorgung 16.1 Deutschland: Eine Entsorgung von Elektro-Altgeräten über den Hausmüll ist nicht zulässig. Geben Sie Kling & Freitag Altgeräte, aber auch nicht bei öffentlichen Sammel- stellen zur Entsorgung ab! Bei Kling & Freitag Produkten handelt es sich um reine Business-to-Business-Produkte (B2B).
