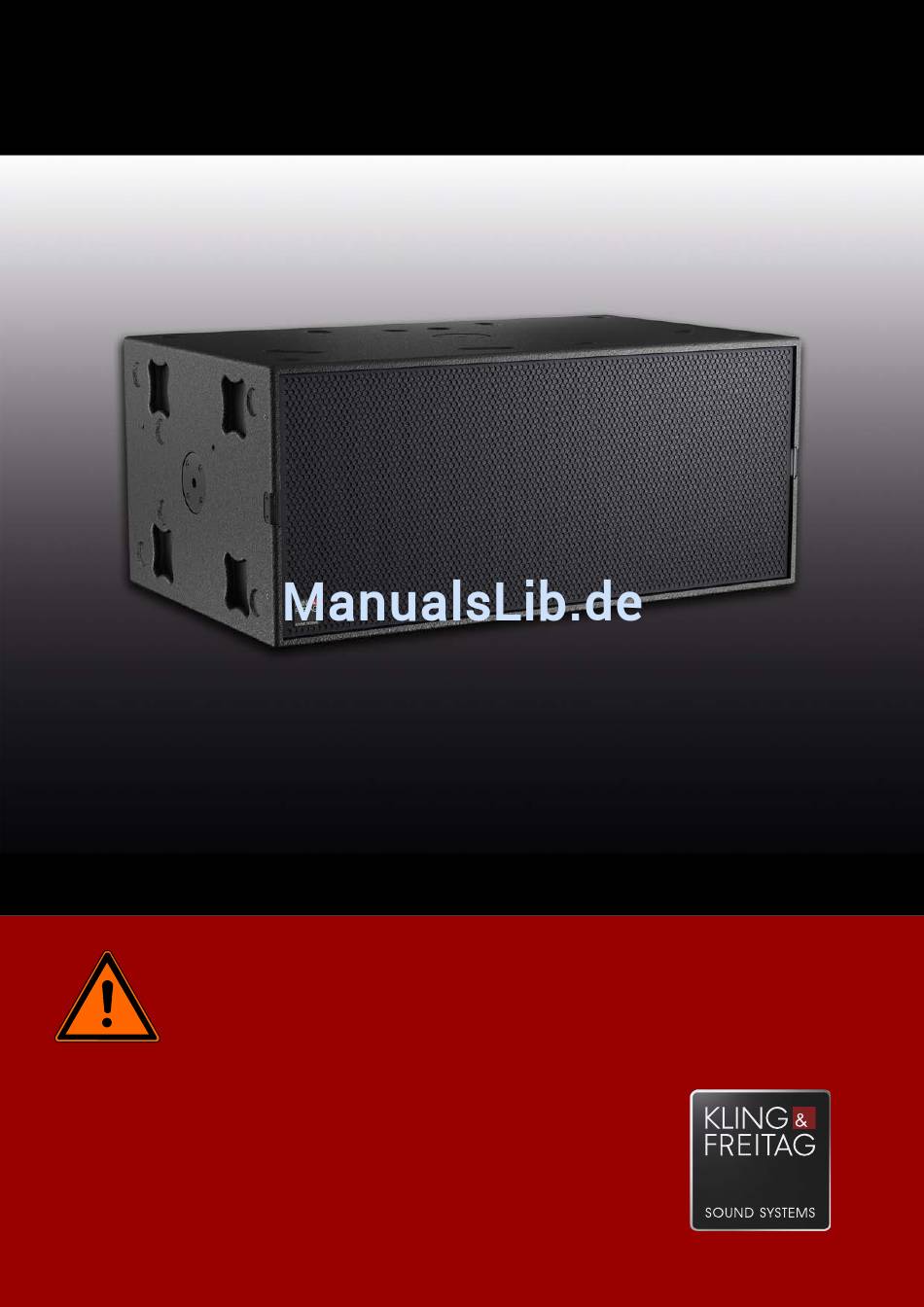

K&F NOMOS LT
Version 1.8
Benutzerhandbuch
Stand: 13.11.2017
Originalbetriebsanleitung
Wichtige Informationen, vor
Inbetriebnahme lesen!
KLING & FREITAG GmbH
Junkersstraße 14
D-30179 Hannover
TEL +49 (0) 511 96 99 70
FAX +49 (0) 511 67 37 94
www.kling-freitag.de
Inhaltsverzeichnis
loading

Verwandte Anleitungen für K&F NOMOS LT

Inhaltszusammenfassung für K&F NOMOS LT

  • Seite 1 K&F NOMOS LT Version 1.8 Benutzerhandbuch Stand: 13.11.2017 Originalbetriebsanleitung Wichtige Informationen, vor Inbetriebnahme lesen! KLING & FREITAG GmbH Junkersstraße 14 D-30179 Hannover TEL +49 (0) 511 96 99 70 FAX +49 (0) 511 67 37 94 www.kling-freitag.de...

  • Seite 3: Inhaltsverzeichnis

    5.1.2 Windlasten NOMOS LT Option 'Flug' Mögliche Optionen für Flugpunktpositionen Konfigurationen und Anschlussdiagramme Belegung der Anschlüsse NOMOS LT kombiniert mit anderen K&F Topteilen Kardioidanwendungen mit NOMOS LT 6.3.1 Aufstellungshinweise für die Kardioidanwendung 6.3.2 LSBlöcke für die Kardioidanwendung Kardioidanwendungen mit verschiedenen Lautsprechern...
  • Seite 4 Benutzerhandbuch K&F NOMOS LT Transport und Lagerung Entsorgung 15.1 Vorschriften zur Entsorgung 15.1.1 Deutschland 15.1.2 EU, Norwegen, Island und Liechtenstein 15.1.3 Alle weiteren Nationen KLING & FREITAG GMBH © 2017 Version 1.8 Seite 4 von 33...

  • Seite 5: Einleitung

    Vielen Dank, dass Sie sich für ein Produkt aus unserem Hause entschieden haben. Lesen Sie vor Inbetriebnahme das Benutzerhandbuch sorgfältig durch, damit ein störungsfreier Betrieb gewährleistet ist und Ihr KLING & FREITAG System NOMOS LT die volle Leistungsfähigkeit entwickeln kann. Als Besitzer eines NOMOS LT Lautsprechers haben Sie nun ein sehr vielseitiges und hochprofessionelles Werkzeug an der Hand, das Ihnen das volle Spektrum höchster Ansprüche an die Klangqualität erfüllen wird.

  • Seite 6: Produktbeschreibung

    Benutzerhandbuch K&F NOMOS LT Produktbeschreibung Lieferumfang • Subwoofer NOMOS LT • Benutzerhandbuch Übersicht Bauteile Stapelfußmulden (8x) , gegenüberliegend: Kunststoffgleitfüße Schmetterlingsgriff (8x) Lautsprechergehäuse vorderer SpeakOn-Anschluss (hinter Firmenlogo) Hochständerflansch Gitter mit Akustikschaum Kunststoffgleitfüße (8x) , gegenüberliegend: Stapelfußmulden SpeakOn-Anschluss Verschlussprofil KLING & FREITAG GMBH © 2017 Version 1.8...

  • Seite 7: Systemvoraussetzung Für Den Betrieb

    Benutzerhandbuch K&F NOMOS LT Systemvoraussetzung für den Betrieb K&F PLM+ 20k44 (SystemAmp, ProRental) K&F PLM+ 12k44 (SystemAmp, ProRental) oder K&F D200:4 (SystemAmp, InstallSound) K&F D120:4 (SystemAmp, InstallSound) K&F D80:4 (SystemAmp, InstallSound) K&F D200:4 oder K&F SystemRack: Sicherheitshinweise Der Lautsprecher darf ausschließlich für den gewerblichen Einsatz in der hier beschriebenen Art und Weise verwendet werden.

  • Seite 8: Hinweise Zum Aufstellen Der Lautsprecher

    Achten Sie darauf, dass die Stapelfüße übereinander gestapelter Subwoofer in die Stapelfußmulden des unteren Lautsprechers greifen. Falls Sie ein Topteil auf einen NOMOS LT positionieren, so sind die Systeme immer durch Festgurten miteinander zu verbinden und gegen Umfallen zu sichern.
  • Seite 9 Benutzerhandbuch K&F NOMOS LT • die durch Übersteuerung oder • die durch den Betrieb ohne K&F SystemAmp/SystemRack entstanden sind, übernehmen wir keine Gewährleistung und schließen jegliche Haftung für mögliche Folgeschäden aus. Folgende Signale können die Lautsprecher beschädigen: • anhaltend hochpegelige Signale mit hoher Frequenz und Dauertöne durch Rückkopplung,...

  • Seite 10: Aufbau

    Benutzerhandbuch K&F NOMOS LT Aufbau Entfernen des Transportdeckels Zum Entfernen des Transportdeckels drehen Sie die entsprechenden Verschlüsse um 180°. Die Drehung entriegelt den Verschluss vollständig. Heben Sie den Deckel vom Lautsprecher ab. Aufbau gestapelt (Stacking) Stellen Sie den untersten Subwoofer auf ebener Fläche fest auf.

  • Seite 11: Aufhängen Der Lautsprecher

    Herabstürzende Lautsprecher stellen eine tödliche Gefahr für die Personen in der Nähe dar! Falls es auch nur geringste Bedenken an der Sicherheit des Flugsystems gibt, darf es nicht eingesetzt werden. Das Aufhängen des NOMOS LT Lautsprechersystems darf nur von sachkundigem Personal der Warnung Veranstaltungstechnik durchgeführt werden.

  • Seite 12: Windlasten

    Benutzerhandbuch K&F NOMOS LT Beim Betrieb mit Kettenzügen, die nicht der BGV C1 oder D8+ entsprechen, darf sich niemand im Gefahrenbereich unterhalb oder in der Nähe der Lautsprecheranordnung aufhalten. Nutzen Sie Netz- und Signalleitungen niemals zum Aufhängen, Abspannen oder Sichern der Systeme.

  • Seite 13: Nomos Lt Option 'Flug

    NOMOS Lautsprecher mit Flugpunkten sind Sondermodelle und müssen mit der Option 'Flug' bestellt werden. Nur NOMOS LT Lautsprecher mit Flugpunkten dürfen aufgehängt werden. Es dürfen keine weiteren Systeme darunter gehängt werden, weil die Flugpunkte der Lautsprecher nur für die Eigenlast dimensioniert sind.

  • Seite 14: Mögliche Optionen Für Flugpunktpositionen

    Benutzerhandbuch K&F NOMOS LT Mögliche Optionen für Flugpunktpositionen Bei einer Bestellung müssen Sie sich für eine Option entscheiden. Option 1: KLING & FREITAG GMBH © 2017 Version 1.8 Seite 14 von 33...
  • Seite 15 Benutzerhandbuch K&F NOMOS LT Option 2: KLING & FREITAG GMBH © 2017 Version 1.8 Seite 15 von 33...
  • Seite 16 Benutzerhandbuch K&F NOMOS LT Option 3: KLING & FREITAG GMBH © 2017 Version 1.8 Seite 16 von 33...
  • Seite 17 Benutzerhandbuch K&F NOMOS LT Option 4: KLING & FREITAG GMBH © 2017 Version 1.8 Seite 17 von 33...

  • Seite 18: Konfigurationen Und Anschlussdiagramme

    Benutzerhandbuch K&F NOMOS LT Konfigurationen und Anschlussdiagramme Beachten Sie, dass Ihr K&F SystemAmp oder SystemRack mit den zum Betrieb notwendigen LS-Blöcken, beginnend mit "NOMOS LT", aktualisiert sein muss. Belegung der Anschlüsse SPEAKON CONNECTORS REAR FRONT SPEAKERS SPEAKON CONNECTOR FRONT KLING & FREITAG GMBH © 2017 Version 1.8...

  • Seite 19: Nomos Lt Kombiniert Mit Anderen K&F Topteilen

    K&F NOMOS LT NOMOS LT kombiniert mit anderen K&F Topteilen Der NOMOS LT kann nur im Zwei-Kanalbetrieb über ein K&F SystemAmp oder SystemRack mit allen K&F Topteilen kombiniert werden. Wählen Sie dafür im K&F SystemAmp oder SystemRack die gewünschten LS-Blöcke für das Topteil und kombinieren Sie diesen mit dem entsprechendem LS-Block für den NOMOS LT...

  • Seite 20: Kardioidanwendungen Mit Nomos Lt

    K&F NOMOS LT Kardioidanwendungen mit NOMOS LT Der Subwoofer NOMOS LT ist so konstruiert, dass er in einem Array aus drei Subwoofern, oder einem Vielfachen von drei, als Kardioidsystem genutzt werden kann. Eine Kardioidanwendung bewirkt, dass der Schalldruck durch das rückstrahlende Chassis nach vorne erhöht wird, aber im rückwärtigen Bereich deutlich reduziert wird.

  • Seite 21: Lsblöcke Für Die Kardioidanwendung

    Benutzerhandbuch K&F NOMOS LT Achten Sie bei auf den Boden gestellten Kardioid-Arrays darauf, dass zwischen den 3er Einheiten immer mindestens 40 cm Platz gelassen wird. Prinzipzeichnung: 40 cm [1,3 ft] 40 cm [1,3 ft] 40 cm [1,3 ft] 6.3.2 LSBlöcke für die Kardioidanwendung Der nach hinten zeigende Subwoofer wird über das SystemRack oder über den SystemAmp...
  • Seite 22 Benutzerhandbuch K&F NOMOS LT KLING & FREITAG GMBH © 2017 Version 1.8 Seite 22 von 33...

  • Seite 23: Kardioidanwendungen Mit Verschiedenen Lautsprechern

    K&F NOMOS LT Kardioidanwendungen mit verschiedenen Lautsprechern NOMOS LT Lautsprecher eignen sich mit bestimmten K&F Lautsprechern für Kardioid- Konfigurationen. Bei diesen Konfigurationen muss das Verhältnis von 1 zu 2 erhalten bleiben. Der Lautsprecher mit einem Chassis muss dabei auf dem Boden stehen und nach hinten ausgerichtet sein, der Lautsprecher mit den zwei Chassis muss nach vorne ausgerichtet sein.

  • Seite 24: Kurzschlusssicherung Im Nomos Lt

    Benutzerhandbuch K&F NOMOS LT Kurzschlusssicherung im NOMOS LT Um die Betriebssicherheit des NOMOS LT zu erhöhen, sind die Subwoofer mit Kurzschlusssicherungen am Signaleingang versehen. Diese Kurzschlusssicherungen verringern das Risiko von Folgeschäden im Kurzschlussfall (z.B. verschmorte Kabel oder Stecker, Brandschäden). Wenn die Sicherung durchgebrannt ist, ist das Chassis höchstwahrscheinlich bereits zerstört, da die Sicherung lediglich vor den Folgeschäden eines Kurzschlusses des Chassis schützt.

  • Seite 25: Abmessungen Nomos Lt

    Benutzerhandbuch K&F NOMOS LT Abmessungen NOMOS LT Gewicht: 60,6 kg 8 x Plastic Gliders Stacking Grooves for 1 x LINE 212 11 mm 1071 mm [.433 "] [42.165 "] Stacking Grooves Fixing Plate for Distance Rod M20 (K&M 24115) Stacking Grooves for 2 x LINE 212 KLING &...

  • Seite 26: Messdiagramme

    Benutzerhandbuch K&F NOMOS LT Messdiagramme Polardiagramme Kardioid Hyperkardioid Anmerkung: Je nach Aufstellung und Konfiguration (siehe Seite 7, "Konfiguration und Anschlussdiagramme") können die Dämpfungswerte leicht variieren. Frequenzgang KLING & FREITAG GMBH © 2017 Version 1.8 Seite 26 von 33...

  • Seite 27: Technische Daten

    1.071 x 471 x 640 mm Gewicht 60,6 kg 1) 50% Puls/Pausenverhältnis Daten wurden mit dem K&F SystemRack ermittelt. Zum Betrieb von K&F NOMOS LT ist ein K&F SystemRack oder SystemAmp erforderlich. KLING & FREITAG GMBH © 2017 Version 1.8...

  • Seite 28: 11. Eg-Konformitätserklärung

    Benutzerhandbuch K&F NOMOS LT 11. EG-Konformitätserklärung Hersteller: Kling & Freitag GmbH Junkersstraße 15 30179 Hannover Deutschland Bevollmächtigter für die Kling & Freitag GmbH Zusammenstellung der technischen Abt. Entwicklung Unterlagen: 049 (0)511 96997-50 Deutschland Produkt: Lautsprechersystem NOMOS LT Wir erklären, dass das genannte Produkt den aufgeführten Schutzanforderungen der folgenden EG-Richtlinien entspricht: •...

  • Seite 29: 12. Zubehör

    Benutzerhandbuch K&F NOMOS LT 12. Zubehör Transportdeckel NOMOS LT Schutzhülle NOMOS LT Lautsprecher-Patch-Kabel NLT-425, 5 m KLING & FREITAG GMBH © 2017 Version 1.8 Seite 29 von 33...

  • Seite 30: 13. Wartung Und Pflege

    Das NOMOS LT System ist vor kurzzeitigen Feuchtigkeitseinflüssen geschützt. Dennoch muss das Zubehör grundsätzlich trocken gelagert, transportiert und verwendet werden. Das NOMOS LT System ist nicht dafür ausgelegt, um in korrosiver Umgebung dauerhaft eingesetzt zu werden. Achten Sie bei längerer Lagerung auf ausreichende Belüftung, damit evtl. vorhandene Restfeuchte aus dem Einsatz entweichen kann.

  • Seite 31: Vorschriften Zur Entsorgung

    Benutzerhandbuch K&F NOMOS LT 15. Entsorgung 15.1 Vorschriften zur Entsorgung 15.1.1 Deutschland Eine Entsorgung von Elektro-Altgeräten über den Hausmüll ist nicht zulässig. Geben Sie KLING & FREITAG Altgeräte aber auch nicht bei öffentlichen Sammelstellen zur Entsorgung ab! Bei KLING & FREITAG Produkten handelt es sich um reine Business-to-Business-Produkte (B2B).

  • Seite 32: Alle Weiteren Nationen

    Benutzerhandbuch K&F NOMOS LT 15.1.3 Alle weiteren Nationen Für die Entsorgung der Altgeräte gemäß den jeweiligen nationalen Bestimmungen in anderen als oben genannten Ländern erkundigen Sie sich bei Ihrem Lieferanten oder den örtlichen Behörden. KLING & FREITAG GMBH © 2017 Version 1.8...
  • Seite 33 Benutzerhandbuch K&F NOMOS LT INDEX • Abmessungen..........................25 • Anschlussbelegung........................18 • Anschlussdiagramme........................18 • Aufbau............................10 • Bauteile............................6 • Betriebssicherheit.......................... 8 • EG-Konformitätserklärung......................28 • Entsorgung...........................31 • Flugpunkte...........................11 • Kardioid............................23 • Konfiguration..........................18 • Lagerung............................30 • Lieferumfang..........................6 •...
