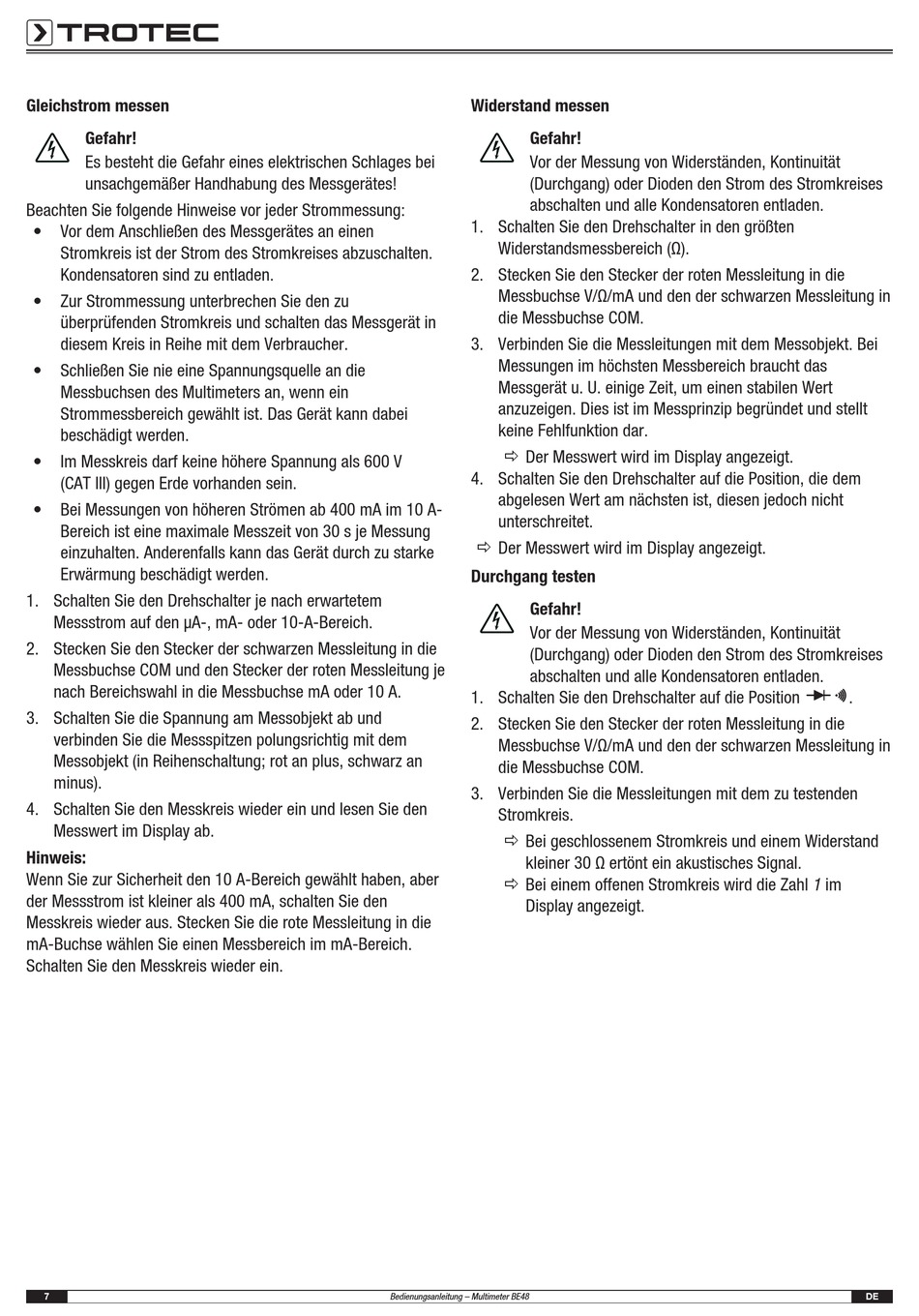

Gleichstrom messen
Gefahr!
Es besteht die Gefahr eines elektrischen Schlages bei
unsachgemäßer Handhabung des Messgerätes!
Beachten Sie folgende Hinweise vor jeder Strommessung:
• Vor dem Anschließen des Messgerätes an einen
Stromkreis ist der Strom des Stromkreises abzuschalten.
Kondensatoren sind zu entladen.
• Zur Strommessung unterbrechen Sie den zu
überprüfenden Stromkreis und schalten das Messgerät in
diesem Kreis in Reihe mit dem Verbraucher.
• Schließen Sie nie eine Spannungsquelle an die
Messbuchsen des Multimeters an, wenn ein
Strommessbereich gewählt ist. Das Gerät kann dabei
beschädigt werden.
• Im Messkreis darf keine höhere Spannung als 600 V
(CAT III) gegen Erde vorhanden sein.
• Bei Messungen von höheren Strömen ab 400 mA im 10 A-
Bereich ist eine maximale Messzeit von 30 s je Messung
einzuhalten. Anderenfalls kann das Gerät durch zu starke
Erwärmung beschädigt werden.
1. Schalten Sie den Drehschalter je nach erwartetem
Messstrom auf den μA-, mA- oder 10-A-Bereich.
2. Stecken Sie den Stecker der schwarzen Messleitung in die
Messbuchse COM und den Stecker der roten Messleitung je
nach Bereichswahl in die Messbuchse mA oder 10 A.
3. Schalten Sie die Spannung am Messobjekt ab und
verbinden Sie die Messspitzen polungsrichtig mit dem
Messobjekt (in Reihenschaltung; rot an plus, schwarz an
minus).
4. Schalten Sie den Messkreis wieder ein und lesen Sie den
Messwert im Display ab.
Hinweis:
Wenn Sie zur Sicherheit den 10 A-Bereich gewählt haben, aber
der Messstrom ist kleiner als 400 mA, schalten Sie den
Messkreis wieder aus. Stecken Sie die rote Messleitung in die
mA-Buchse wählen Sie einen Messbereich im mA-Bereich.
Schalten Sie den Messkreis wieder ein.
7
Widerstand messen
Gefahr!
Vor der Messung von Widerständen, Kontinuität
(Durchgang) oder Dioden den Strom des Stromkreises
abschalten und alle Kondensatoren entladen.
1. Schalten Sie den Drehschalter in den größten
Widerstandsmessbereich (Ω).
2. Stecken Sie den Stecker der roten Messleitung in die
Messbuchse V/Ω/mA und den der schwarzen Messleitung in
die Messbuchse COM.
3. Verbinden Sie die Messleitungen mit dem Messobjekt. Bei
Messungen im höchsten Messbereich braucht das
Messgerät u. U. einige Zeit, um einen stabilen Wert
anzuzeigen. Dies ist im Messprinzip begründet und stellt
keine Fehlfunktion dar.
ð Der Messwert wird im Display angezeigt.
4. Schalten Sie den Drehschalter auf die Position, die dem
abgelesen Wert am nächsten ist, diesen jedoch nicht
unterschreitet.
ð Der Messwert wird im Display angezeigt.
Durchgang testen
Gefahr!
Vor der Messung von Widerständen, Kontinuität
(Durchgang) oder Dioden den Strom des Stromkreises
abschalten und alle Kondensatoren entladen.
1. Schalten Sie den Drehschalter auf die Position
2. Stecken Sie den Stecker der roten Messleitung in die
Messbuchse V/Ω/mA und den der schwarzen Messleitung in
die Messbuchse COM.
3. Verbinden Sie die Messleitungen mit dem zu testenden
Stromkreis.
ð Bei geschlossenem Stromkreis und einem Widerstand
kleiner 30 Ω ertönt ein akustisches Signal.
ð Bei einem offenen Stromkreis wird die Zahl 1 im
Display angezeigt.
Bedienungsanleitung – Multimeter BE48
.
DE
