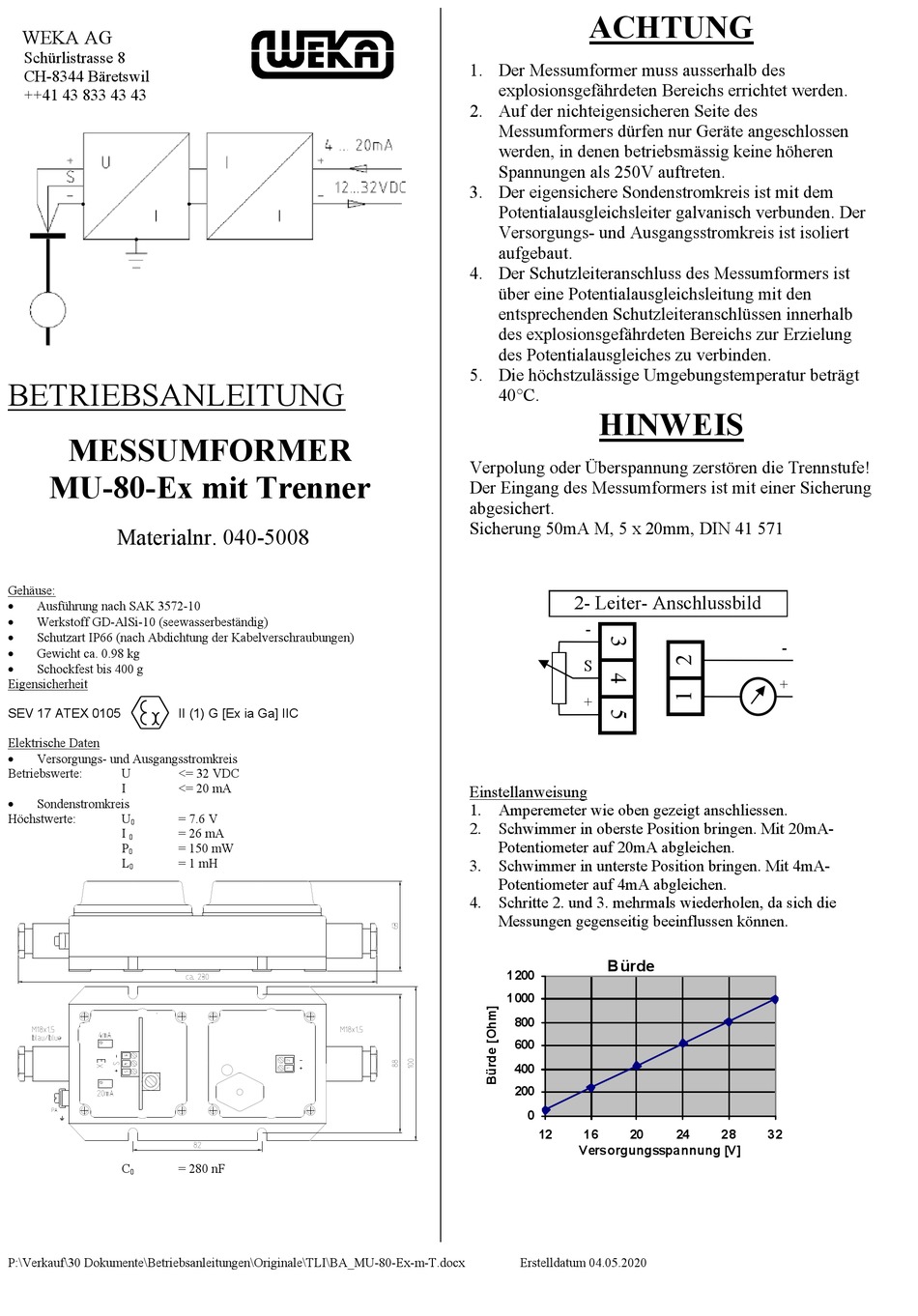

Weka MU-80-Ex Betriebsanleitung

WEKA AG
Schürlistrasse 8
CH-8344 Bäretswil
++41 43 833 43 43
BETRIEBSANLEITUNG
MESSUMFORMER
MU-80-Ex mit Trenner
Materialnr. 040-5008
Gehäuse:

Ausführung nach SAK 3572-10

Werkstoff GD-AlSi-10 (seewasserbeständig)

Schutzart IP66 (nach Abdichtung der Kabelverschraubungen)

Gewicht ca. 0.98 kg

Schockfest bis 400 g
Eigensicherheit
SEV 17 ATEX 0105
Elektrische Daten

Versorgungs- und Ausgangsstromkreis
Betriebswerte: U
I

Sondenstromkreis
Höchstwerte: U
0
I
0
P
0
L
0
C
0
P:\Verkauf\30 Dokumente\Betriebsanleitungen\Originale\TLI\BA_MU-80-Ex-m-T.docx
II (1) G [Ex ia Ga] IIC
<= 32 VDC
<= 20 mA
= 7.6 V
= 26 mA
= 150 mW
= 1 mH
= 280 nF
ACHTUNG
1. Der Messumformer muss ausserhalb des
explosionsgefährdeten Bereichs errichtet werden.
2. Auf der nichteigensicheren Seite des
Messumformers dürfen nur Geräte angeschlossen
werden, in denen betriebsmässig keine höheren
Spannungen als 250V auftreten.
3. Der eigensichere Sondenstromkreis ist mit dem
Potentialausgleichsleiter galvanisch verbunden. Der
Versorgungs- und Ausgangsstromkreis ist isoliert
aufgebaut.
4. Der Schutzleiteranschluss des Messumformers ist
über eine Potentialausgleichsleitung mit den
entsprechenden Schutzleiteranschlüssen innerhalb
des explosionsgefährdeten Bereichs zur Erzielung
des Potentialausgleiches zu verbinden.
5. Die höchstzulässige Umgebungstemperatur beträgt
40°C.
HINWEIS
Verpolung oder Überspannung zerstören die Trennstufe!
Der Eingang des Messumformers ist mit einer Sicherung
abgesichert.
Sicherung 50mA M, 5 x 20mm, DIN 41 571
2- Leiter- Anschlussbild
-
S
+
Einstellanweisung
1. Amperemeter wie oben gezeigt anschliessen.
2. Schwimmer in oberste Position bringen. Mit 20mA-
Potentiometer auf 20mA abgleichen.
3. Schwimmer in unterste Position bringen. Mit 4mA-
Potentiometer auf 4mA abgleichen.
4. Schritte 2. und 3. mehrmals wiederholen, da sich die
Messungen gegenseitig beeinflussen können.
Bürde
1200
1000
800
600
400
200
0
12 16 20
Versorgungsspannung [V]
Erstelldatum 04.05.2020
-
+
24 28 32
