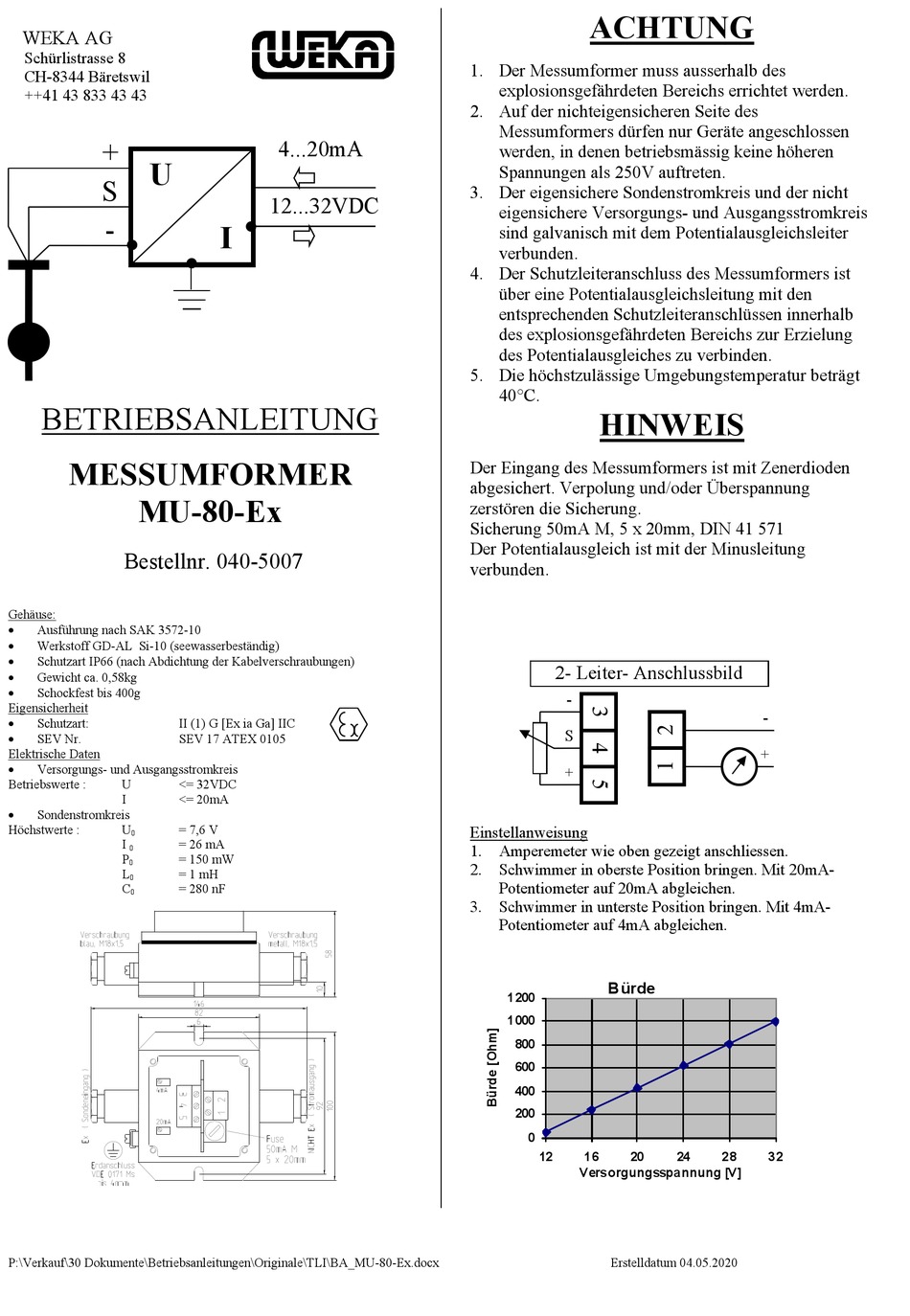

Weka MU-80-Ex Betriebsanleitung

WEKA AG
Schürlistrasse 8
CH-8344 Bäretswil
++41 43 833 43 43
+
U
S
-
BETRIEBSANLEITUNG
MESSUMFORMER
MU-80-Ex
Bestellnr. 040-5007
Gehäuse:

Ausführung nach SAK 3572-10

Werkstoff GD-AL Si-10 (seewasserbeständig)

Schutzart IP66 (nach Abdichtung der Kabelverschraubungen)

Gewicht ca. 0,58kg

Schockfest bis 400g
Eigensicherheit

Schutzart:

SEV Nr.
Elektrische Daten

Versorgungs- und Ausgangsstromkreis
Betriebswerte : U
I

Sondenstromkreis
Höchstwerte : U
0
I
0
P
0
L
0
C
0
P:\Verkauf\30 Dokumente\Betriebsanleitungen\Originale\TLI\BA_MU-80-Ex.docx
4...20mA
12...32VDC
I
II (1) G [Ex ia Ga] IIC
SEV 17 ATEX 0105
<= 32VDC
<= 20mA
= 7,6 V
= 26 mA
= 150 mW
= 1 mH
= 280 nF
ACHTUNG
1. Der Messumformer muss ausserhalb des
explosionsgefährdeten Bereichs errichtet werden.
2. Auf der nichteigensicheren Seite des
Messumformers dürfen nur Geräte angeschlossen
werden, in denen betriebsmässig keine höheren
Spannungen als 250V auftreten.
3. Der eigensichere Sondenstromkreis und der nicht
eigensichere Versorgungs- und Ausgangsstromkreis
sind galvanisch mit dem Potentialausgleichsleiter
verbunden.
4. Der Schutzleiteranschluss des Messumformers ist
über eine Potentialausgleichsleitung mit den
entsprechenden Schutzleiteranschlüssen innerhalb
des explosionsgefährdeten Bereichs zur Erzielung
des Potentialausgleiches zu verbinden.
5. Die höchstzulässige Umgebungstemperatur beträgt
40°C.
HINWEIS
Der Eingang des Messumformers ist mit Zenerdioden
abgesichert. Verpolung und/oder Überspannung
zerstören die Sicherung.
Sicherung 50mA M, 5 x 20mm, DIN 41 571
Der Potentialausgleich ist mit der Minusleitung
verbunden.
2- Leiter- Anschlussbild
-
S
+
Einstellanweisung
1. Amperemeter wie oben gezeigt anschliessen.
2. Schwimmer in oberste Position bringen. Mit 20mA-
Potentiometer auf 20mA abgleichen.
3. Schwimmer in unterste Position bringen. Mit 4mA-
Potentiometer auf 4mA abgleichen.
Bürde
1200
1000
800
600
400
200
0
12 16 20
Versorgungsspannung [V]
Erstelldatum 04.05.2020
-
+
24 28 32
