2. Amplificateur de son cinéma avec 2 sorties Subwoofer Pre-out.
(ampli. habituel de son cinéma Dolby Digital, DTS, Dolby ProLogic)
Les PowerTower frontales :
Pour l'enceinte de droite, reliez à l'aide des câbles d'enceintes le bornier positif (rouge)
F
de l'enceinte à la sortie positive (rouge) de l'amplificateur Frontspeaker Output Right,
et le bornier négatif (Noir) à la sortie négative (noire) de l'amplificateur Frontspeaker
Output Right. A l'aide du câble subwoofer, reliez la sortie subwoofer Pre-out Right de
l'amplificateur à l'entrée Line Input sur la PowerTower de droite.
Répétez ces instructions pour l'enceinte de gauche en la reliant aux sorties Frontspeaker
Left et, via le câble subwoofer, à la sortie Subwoofer Pre-out Left. (Voir fig. 2)

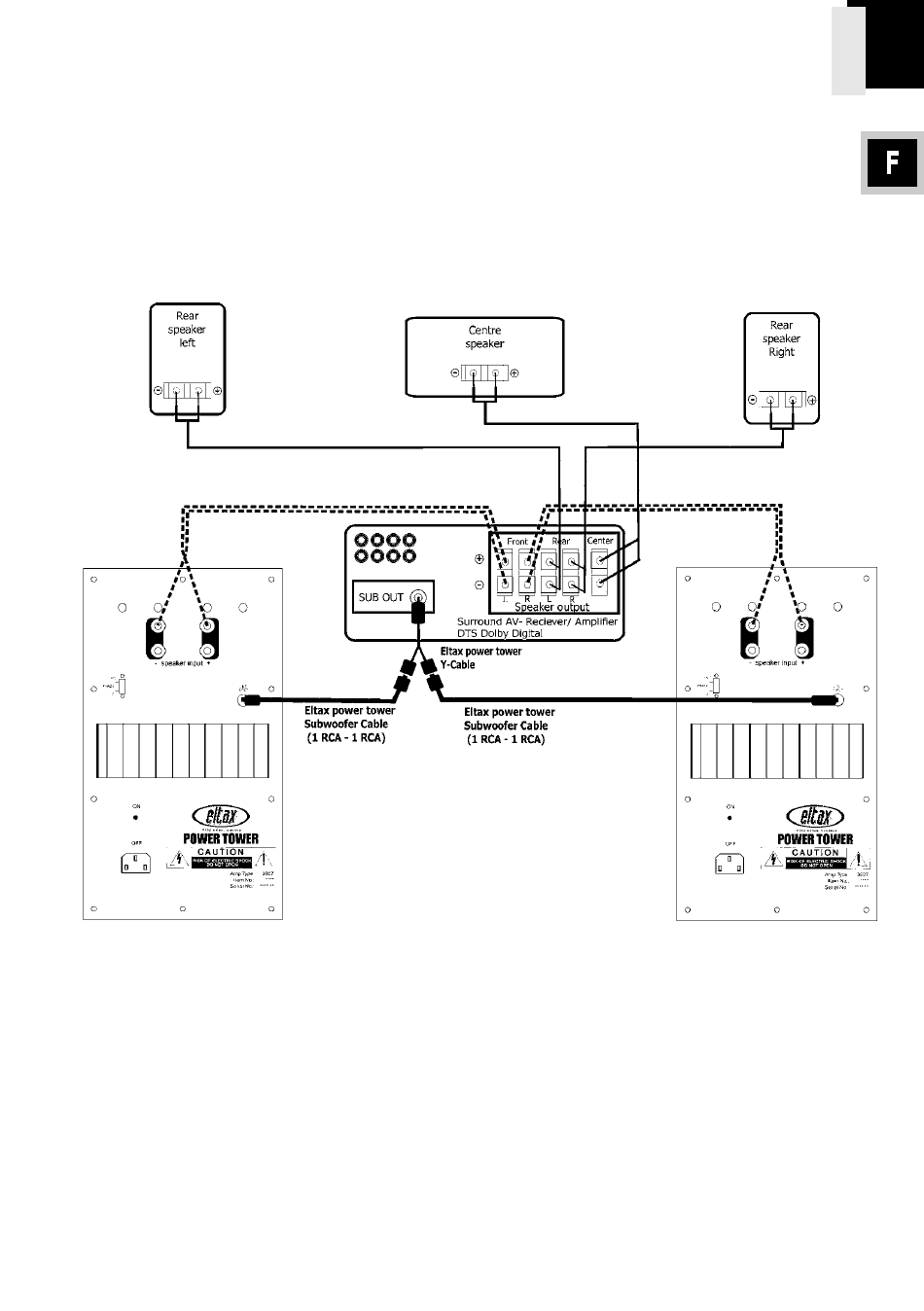

Fig.2
Phase correcte.
Si votre branchement est bien fait, vous obtiendrez un rendu optimal de son cinéma. Si
vous avez des doutes, vérifiez/refaites vos branchements.

Enceinte centrale

Reliez l'entrée positive (rouge) du bornier de l'enceinte centrale à la sortie positive (rouge)
Centerspeaker output de l'amplificateur de son cinéma. Et l'entrée négative (noire) de
l'enceinte à la sortie négative (noire) centerspeaker Output de l'amplificateur.
Enceintes arrières
Pour l'enceinte de droite, reliez à l'aide des câbles d'enceintes le bornier positif (rouge)
de l'enceinte à la sortie positive (rouge) de l'amplificateur Rearspeaker Output Right,
et le bornier négatif (Noir) à la sortie négative (noire) de l'amplificateur Rearspeaker
Output Right.
Répétez ces instruction pour l'enceinte de gauche, en la reliant aux sorties Rearspeaker
Output Left.
