Branchement
Vous devez toujours éteindre l'amplificateur avant de faire des branchements ou
des modifications de branchements. Il y a 3 façons de brancher votre système
PowerTower 5.2, dépendant de votre amplificateur de son cinéma.
F
1. Amplificateur avec 1 sortie subwoofer Pre-Out.
Digital, DTS, Dolby ProLogic.)
Les PowerTower frontales :
Pour l'enceinte de droite, reliez à l'aide des câbles d'enceintes le bornier positif
(rouge) de l'enceinte à la sortie positive (rouge) de l'amplificateur Frontspeaker
Output Right, et le bornier négatif (Noir) à la sortie négative (noire) de l'amplifica-
teur Frontspeaker Output Right. Répétez ces instruction pour l'enceinte de gauche,
en la reliant aux sorties Frontspeaker Output Left. Reliez le câble Y à la sortie sub-
woofer pre-out de l'amplificateur et aux deux câbles de subwoofer qui sont ensuite
reliées aux deux Line Input sur les PowerTower. (voir fig. 1)

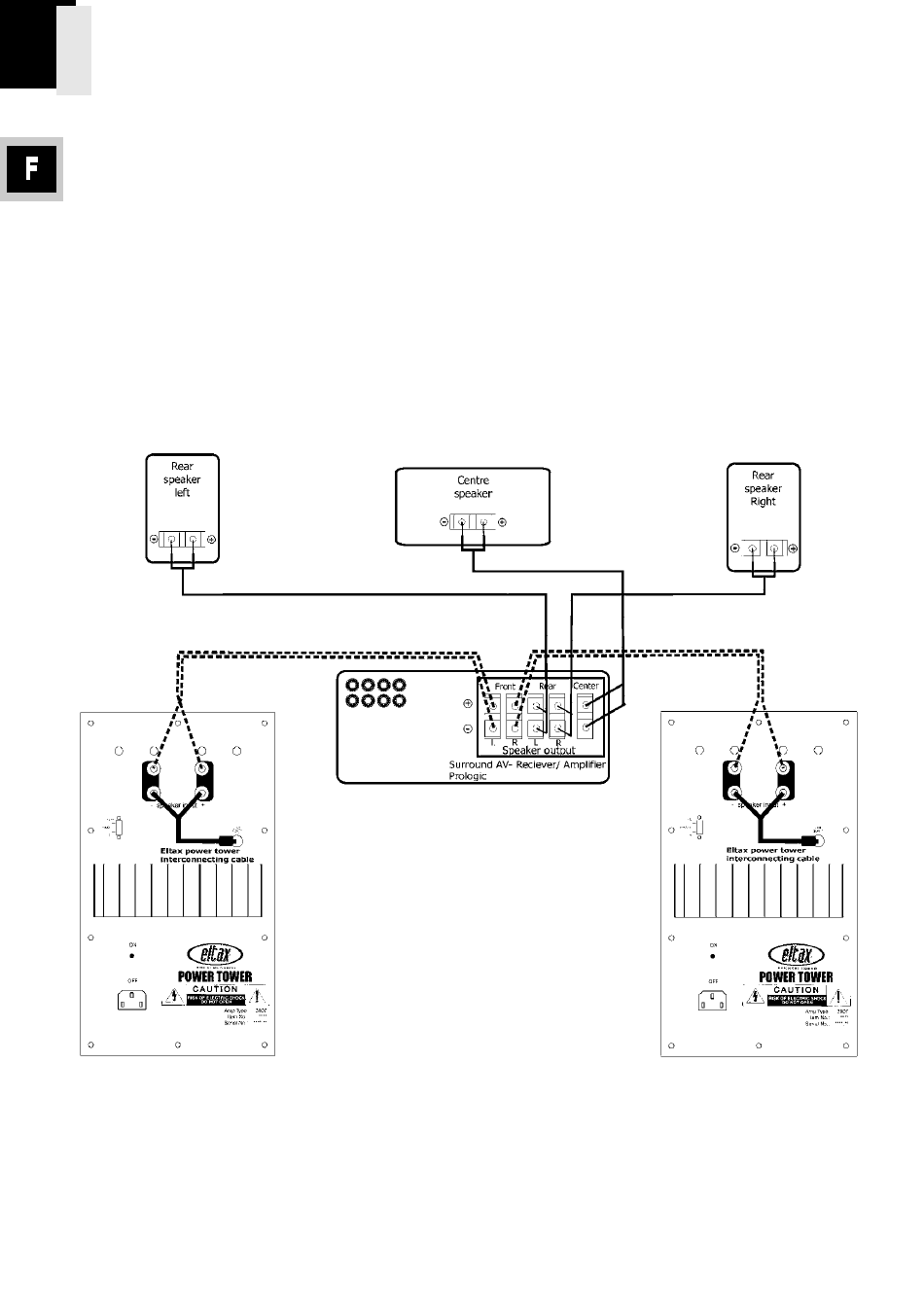

Fig.1
Dolby Digital :
Nous recommandons ceci :
Front
Center
Rear
Subwoofer on/yes
Branchement des enceintes arrières et centrale voir page 21.
small
small
small
(ampli. habituel de son cinéma, Dolby
