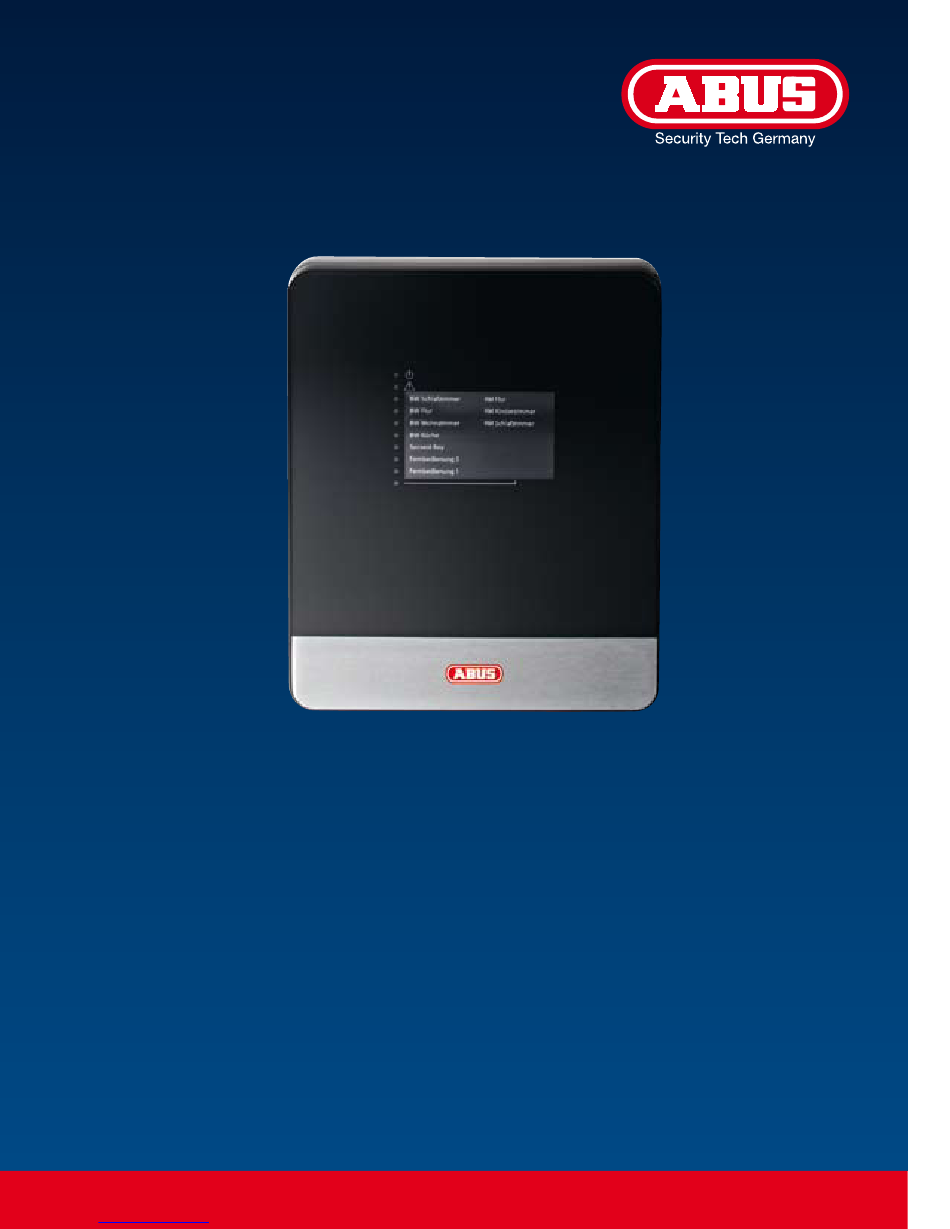

Seite 1 FUAA10010 Secvest IP Funkalarmzentrale Kurzanleitung Secvest IP wireless alarm control panel Quickstart manual Centrale d’alarme sans fil IP Secvest Notice abrégée Secvest IP draadloze alarmcentrale Korte handleiding Secvest IP trådløs alarmcentral Kvikguide ABUS – Das gute Gefühl der Sicherheit www.abus-sc.com Downloaded from www.Manualslib.com...
Seite 2 Downloaded from www.Manualslib.com manuals search engine...
Seite 3 Secvest IP Funkalarmzentrale Kurzanleitung D Secvest IP wireless alarm control panel Quickstart manual uk Centrale d’alarme sans fil IP Secvest Notice abrégée F Secvest IP draadloze alarmcentrale Korte handleiding nl Secvest IP trådløs alarmcentral Kvikguide dk Downloaded from www.Manualslib.com manuals search engine...
Seite 4 Downloaded from www.Manualslib.com manuals search engine...
Seite 5 FUAA10010 Secvest IP Funkalarmzentrale Kurzanleitung Diese Kurzanleitung beschreibt die ersten Schritte mit Ihrer neuen Secvest IP Funkalarmzentrale. Detailliertere Informationen erhalten Sie in den Handbüchern auf der beiliegenden Produkt-CD. ABUS – Das gute Gefühl der Sicherheit www.abus-sc.com Downloaded from www.Manualslib.com manuals search engine...
Seite 6 Downloaded from www.Manualslib.com manuals search engine...
Seite 7 Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller (www.abus-sc.com) hinterlegt. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!
Seite 8: Inhaltsverzeichnis
Inhalt Lieferumfang Wichtige Warnhinweise Übersicht Status LED an der Secvest IP Hardwareinstallation Webserver-Einrichtung Funkkomponenten-Bedien einheiten und Melder Downloaded from www.Manualslib.com manuals search engine...
Seite 9: Lieferumfang
Lieferumfang Secvest IP Funkalarmzentrale Netzteil (FU3819) Notstrom-Akku (BT2020) 1 m Netzwerkkabel CD-ROM (Bedienungsanleitung und Software) Montagematerial: 4x Dübel 4x Schrauben 2x Kabelbinder 1x Batteriekabel 1x Gehäuseschraube Kurzanleitung Downloaded from www.Manualslib.com manuals search engine...
Seite 10: Wichtige Warnhinweise
Wichtige Warnhinweise Halten Sie Flüssigkeiten von der Secvest IP fern. Halten Sie starke Magnetfelder und Geräte mit starken Funkwellen von der Secvest IP fern. Achten Sie auf unterbrechungsfreie Stromversorgung. Achten Sie darauf, dass die Zentrale sicher montiert ist. Downloaded from www.Manualslib.com...
Seite 11 Betreiben Sie die Secvest IP nur unter den vom Hersteller empfohlenen Umgebungsbedingungen. Achten Sie darauf, dass immer eine ausreichende Belüftung vorhanden ist. Betreiben Sie die Zentrale nur mit dem dafür vorgesehenen Netzteil (FU3819). FU3819 Downloaded from www.Manualslib.com manuals search engine...
Seite 12: Übersicht
Übersicht Sabotagekontakt Gehäuseschraube Montagelöcher Kabeldurchführung Zugentlastung: Löcher für eine Zugentlastung mit Hilfe von Kabelbindern Downloaded from www.Manualslib.com manuals search engine...
Seite 13 12 13 14 15 System Reset Taste + Pol Netzteil (FU3819) Status LED – Pol Netzteil (FU3819) Netzwerk Reset Taste + Pol Batterieanschluss (ROT) BT2020 – Pol Batterieanschluss (SCHWARZ) BT2020 LAN-Anschluss Einbruch Feuer Panic DSL Überwachung Downloaded from www.Manualslib.com manuals search engine...
Seite 14 Übersicht FIT WARRANTY LABEL HERE DIP SWITCH LOOK UP TABLE SUPERVISION OFF SUPERVISION ON SUPERVISION LONG SUPERVISION SHORT JAM DETECT OFF JAM DETECT ON STATUS IP POL HIGH STATUS IP POL LOW OP POL NC OP POL NO LED MODE USER LED MODE PIN PANEL IP USED YES PANEL IP USED NO...
Seite 15 SELECT ESC/DEL Programmiertasten Sabotageschalter Die Alarmzentrale wird durch einen Deckelsabotageschalter (B) und einen Wandsabotageschalter vor unbefugtem Öffnen und Wandabriss geschützt. CON1 CON1 (C) Steckbrückenanschluss „FIT DISABLE TAMP“ Wenn Sie die Steckbrücke auf beide Kontakte setzen, deaktivieren Sie den Wandabrisskontakt. (Dies kann bei der Programmierung hilfreich sein.) CON2 CON2 (D) Steckbrücke muss zwingend in der „-“...
Seite 16: Status Led An Der Secvest Ip
Status LED an der Secvest IP Grüne LED („Power“-LED) zur Kontrolle der Stromversorgung • Permanent leuchtend: Stromversorgung ist OK • Blinkend mit 1 Hz: Netz-Stromversorgung ist ausgefallen, wird nur angezeigt wenn eine Notstrombatterie eingesetzt ist. Rote LED („Trouble“-LED) zur Anzeige von Störungen •...
Seite 17 BW Schlafzimmer RM Flur BW Flur RM Kinderzimmer BW Wohnzimmer RM Schlafzimmer BW Küche Secvest Key Fernbedienung 2 Fernbedienung 1 Downloaded from www.Manualslib.com manuals search engine...
Seite 18: Hardwareinstallation
Hardwareinstallation LAN-Kabel anstecken oder Netzteilkabel an Secvest montieren Secvest IP mit Router verbinden Akku BT 2020 einsetzen und Gehäuserückwand montieren Kabel verbinden Downloaded from www.Manualslib.com manuals search engine...
Seite 19 SELECT ESC/DEL Spannung anlegen Programmierung durchführen Papier Inlay ausfüllen und Gehäusedeckel aufsetzen/ in den Gehäusedeckel einlegen verschrauben Downloaded from www.Manualslib.com manuals search engine...
Seite 20: Webserver-Einrichtung
Ist die Suche beendet, so erhalten Sie eine Liste sucht das Netzwerk nach angeschlossenen der im Netzwerk gefundenen Geräte. Jetzt sehen Netzwerkgeräten. Sie die Netzwerkadresse der Secvest IP. Geben Sie die IP-Adresse in Ihrem Web-Browser ein um auf die Zentrale zu gelangen. Werkseitige IP-Adresse der Secvest IP: 192.168.0.50...
Seite 21 Wählen Sie die gewünschte Sprache aus. Beim erstmaligen Zugriff auf Ihre Secvest IP Geben Sie admin in das Feld Benutzername, gelangen Sie direkt in das Übersichtsmenü. sowie als Passwort 12345678 ein und betätigen Sie den Login Button. Im Bereich Inputs bekommen Sie einen Überblick Der Bereich Outputs bietet die Möglichkeit die...
Seite 22 Webserver-Einrichtung Der Bereich Alarms zeigt an ob – und wenn ja – Nehmen Sie hier die Einstellungen für das welcher Alarm momentan vorliegt. System vor. Zum Abschluss Ihrer Konfiguration klicken Sie auf Anwenden. Benennen Sie die Inputs entsprechend der von Benennen Sie die Outputs entsprechend Ihrer Ihnen einzulernenden Melder.
Seite 23 (Überwachungsmodus „aus“). Zum Abschluss Ihrer Konfiguration klicken Sie auf Anwenden. Wenn Sie mit der Programmierung und/oder Bedienung der Secvest IP fertig sind, benutzen Sie stets den Logout Button, um sicherzustellen, dass niemand nach Ihnen unbefugt Änderungen vornimmt. Downloaded from www.Manualslib.com...
Seite 24: Funkkomponenten-Bedien Einheiten Und Melder
• Einlernen • Programmiermenü verlassen • Overview Hinweis: Bevor Sie die Secvest IP oder das Ge häuse einer Funkkomponente öffnen (z. B. zum Wechseln einer Batterie), immer den Lernmodus aktivieren. System → Verwaltung → Lernmodus → ON Melder Gruppe 1...
Seite 25: Bedieneinheiten Einlernen
SELECT Drücken Sie Unterste LED leuchtet blau. Um einen Kanal weiter nach oben zu schalten, drücken Sie bitte SELECT Drücken Sie Die nächste Kanal-LED leuchtet oder blinkt. Nun befinden Sie sich im Programmiermenü zum Einlernen der Funkkomponenten. Die zweite LED von unten leuchtet (= Kanal ist bereits belegt) oder blinkt (= Kanal ist noch frei).
Seite 26: Melder Einlernen
Funkkomponenten-Bedien einheiten und Melder Melder einlernen Um Melder einzulernen gehen Sie wie folgt vor: Um einen Kanal weiter nach oben zu schalten, Wählen Sie den entsprechenden Kanal und drücken Sie bitte SELECT veranlassen Sie dann, entsprechend der Einlern- Prozedur des Melders, das Aussenden eines bestimmten Funksignals.
Seite 27 Downloaded from www.Manualslib.com manuals search engine...
Seite 28 Downloaded from www.Manualslib.com manuals search engine...
Seite 29 Secvest IP wireless alarm control panel Quickstart manual This quickstart manual describes the first steps for using your new Secvest IP wireless alarm control panel. More detailed information can be found in the manuals on the accompanying product CD. ABUS – The good feeling of security www.abus-sc.com...
Seite 30 Downloaded from www.Manualslib.com manuals search engine...
Seite 31 This product complies with current domestic and European regulations. Conformity has been proven, and all related certifications are available from the manufacturer on request (www.abus-sc.com). To maintain this status and to guarantee safe operation, it is your obligation to observe these operating instructions.
Seite 32 Table of contents Scope of delivery Important safety information Overview Status LED on the Secvest IP Hardware installation Setting up the web server Radio components, operating units and detectors Downloaded from www.Manualslib.com manuals search engine...
Seite 33: Scope Of Delivery
Scope of delivery Secvest IP wireless alarm control panel FU3819 power supply unit BT2020 backup battery 1 metre network cable CD-ROM containing the operating manual and software Installation material: 4 wall plugs 4 screws 2 cable clips 1 battery cable...
Seite 34: Important Safety Information
Important safety information Keep fluids away from the Secvest IP. Keep strong magnetic fields and devices with strong radio waves away from the Secvest IP. Ensure that the power supply is not interrupted. Make sure that the control panel is mounted securely.
Seite 35 Only operate the Secvest IP in the ambient conditions recommended by the manufacturer. Ensure that there is always adequate ventilation. Only use the control panel with the correct power supply unit (FU3819). FU3819 Downloaded from www.Manualslib.com manuals search engine...
Seite 36: Overview
Overview Tamper contact Housing screw Mounting screw holes Cable bushing Tension relief: Holes for tension relief with the aid of cable clips Downloaded from www.Manualslib.com manuals search engine...
Seite 37 12 13 14 15 System reset button + Pole FU3819 power supply unit Status LED – Pole FU3819 power supply unit Network reset button + Pole BT2020 battery connection (RED) – Pole BT2020 battery connection (BLACK) LAN connection Intrusion Fire Panic DSL monitoring Downloaded from...
Seite 38 Overview FIT WARRANTY LABEL HERE DIP SWITCH LOOK UP TABLE SUPERVISION OFF SUPERVISION ON SUPERVISION LONG SUPERVISION SHORT JAM DETECT OFF JAM DETECT ON STATUS IP POL HIGH STATUS IP POL LOW OP POL NC OP POL NO LED MODE USER LED MODE PIN PANEL IP USED YES PANEL IP USED NO...
Seite 39: Programming Keys
SELECT ESC/DEL Programming keys Tamper switch A cover tamper switch (B) and a wall tamper switch protect the control panel from unauthorised opening and removal from the wall. CON1 CON1 jumper connection “FIT DISABLE TAMP” (C) If you set the jumper on both contacts, you deactivate the wall removal contact.
Seite 40: Status Led On The Secvest Ip
Status LED on the Secvest IP Green LED (“Power” LED) for monitoring the power supply • Permanently lit: power supply is OK • Flashing with 1 Hz: mains power supply failure; is only indicated if a backup battery is in use.
Seite 41 BW Schlafzimmer RM Flur BW Flur RM Kinderzimmer BW Wohnzimmer RM Schlafzimmer BW Küche Secvest Key Fernbedienung 2 Fernbedienung 1 Downloaded from www.Manualslib.com manuals search engine...
Seite 42: Hardware Installation
Hardware installation Fit the power supply unit to the Secvest IP Connect the LAN cable Insert the BT 2020 battery and fit Fit the housing the battery cable to the Secvest IP Downloaded from www.Manualslib.com manuals search engine...
Seite 43 SELECT ESC/DEL Supply power Conduct the programming Insert the paper inlay Screw the housing together Downloaded from www.Manualslib.com manuals search engine...
Seite 44: Setting Up The Web Server
Once the search is finished, you will be shown for any connected network devices. a list of devices found on the network. You will now see the network address of the Secvest IP. Enter the IP address in your web browser to ac- cess the control panel.
Seite 45 Select the preferred language. The first time you access your Secvest IP, the Enter admin in the User Name field together overview menu will be displayed. with 12345678 for the Password and press the Login button. In the Inputs area, you will see an overview of the...
Seite 46 Setting up the web server The alarms area shows whether there are cur- You make the settings for the system here. rently any alarms – and if so, which. To complete the configuration, click Apply. Name the inputs according to the detectors that Name the outputs according to their radio pro- you want to learn in.
Seite 47 (guard mode “on” or “off”). To complete the configuration, click Apply. When you have finished programming and/or operating the Secvest IP, always use the Logout button to ensure that no one following you can make any unauthorised changes.
Seite 48: Radio Components, Operating Units And Detectors
• Learning in • Exit program menu • Overview Note: Before opening the housing of the Secvest IP or housings of any wireless devices (e.g. for chang- ing batteries) please ensure that the system is in learn mode. System → Maintenance → learn mode ON...
Seite 49: Learn In Operating Units
SELECT Press The bottom LED lights in blue. To switch a channel further up, please press SELECT Press The LED for the next channel will light up or You are now in programming mode and can flash. learn in the radio components. The 2nd LED from the bottom lights up or flashes (lights = channel is already occupied, flashes = channel is vacant).
Seite 50: Learn In Detectors
Radio components, operating units and detectors Learn in detectors Proceed as follows to learn in detectors. Select To switch a channel further up, please press the respective channel and make the detector SELECT transmit a certain radio signal in accordance with its learn in procedure.
Seite 51 Downloaded from www.Manualslib.com manuals search engine...
Seite 52 Downloaded from www.Manualslib.com manuals search engine...
Seite 53 Cette notice abrégée décrit vos premiers pas avec votre nouvelle centrale d’alarme sans fil IP Secvest. Vous trouverez des informations détaillées dans les manuels sur CD livrés avec les produits. ABUS – Le vrai sentiment de sécurité www.abus-sc.com Downloaded from www.Manualslib.com...
Seite 54 Downloaded from www.Manualslib.com manuals search engine...
Seite 55 La conformité de ce produit a été prouvée. Les déclarations et documents correspondants sont consultables auprès du fabricant (www.abus-sc.com). Pour que cette conformité persiste et qu’un fonctionnement en toute sécurité puisse être assuré, lisez attentivement les présentes instructions ! Avant la mise en service du produit, veuillez lire le mode d’emploi...
Seite 56 Contenu Contenu de la livraison Avertissements importants Vue d’ensemble LED d’état sur la centrale IP Secvest Installation matérielle Serveur Web Unités de commande composants sans fil et détecteurs Downloaded from www.Manualslib.com manuals search engine...
Seite 57: Contenu De La Livraison
Contenu de la livraison Centrale d’alarme sans fil IP Secvest Bloc d’alimentation (FU3819) Batterie d’alimentation de secours (BT2020) 1 m de câble réseau CD-ROM (mode d’emploi et logiciel) Matériel de montage: 4x cheville 4x vis 2x serre-câble 1x câble de batterie 1x vis à...
Seite 58: Avertissements Importants
Avertissements importants Eloignez les liquides de la centrale IP Secvest. Eloignez les champs magnétiques importants et les appareils à fortes longueurs d’onde de la centrale IP Secvest Veillez à ce que l’alimentation électrique ne soit pas interrompue. Veillez à ce que la centrale soit correctement montée.
Seite 59 Utilisez la centrale IP Secvest uniquement dans les conditions conseillées par le fabricant. Veillez à ce que la ventilation soit toujours suffisante. Utilisez la centrale uniquement avec le bloc d’alimentation prévu à cet effet (FU3819). FU3819 Downloaded from www.Manualslib.com manuals search engine...
Seite 60: Vue D'ensemble
Vue d’ensemble Contact anti-sabotage Vis du boîtierMontagelöcher Orifices de montage Passe-câble Décharge de traction : Orifices pour une décharge de traction à l’aide des serre-câble Downloaded from www.Manualslib.com manuals search engine...
Seite 61 12 13 14 15 Touche de réinitialisation du système Bloc d’alimentation + (FU3819) LED d’état Bloc d’alimentation – (FU3819) Touche de réinitialisation du réseau Cosse de batterie + (ROUGE) BT2020 Cosse de batterie – (NOIR) BT2020 Port LAN Effraction Incendie Panique Surveillance DSL Downloaded from...
Seite 62 Vue d’ensemble FIT WARRANTY LABEL HERE DIP SWITCH LOOK UP TABLE SUPERVISION OFF SUPERVISION ON SUPERVISION LONG SUPERVISION SHORT JAM DETECT OFF JAM DETECT ON STATUS IP POL HIGH STATUS IP POL LOW OP POL NC OP POL NO LED MODE USER LED MODE PIN PANEL IP USED YES PANEL IP USED NO...
Seite 63: Touches De Programmation
SELECT ESC/DEL Touches de programmation Contact anti-sabotage La centrale d’alarme est protégée contre l’ouverture et tout arrachement frauduleux par un contact anti-sabotage du couvercle (B) et par un contact anti-sabotage de la cloison. CON1 CON1 (C) connecteur de jack enfichable « FIT DISABLE TAMP » Si vous positionnez le strap enfichable, vous désactivez le contact anti- arrachement.
Seite 64: Led D'état Sur La Centrale Ip Secvest
LED d’état sur la centrale IP Secvest LED verte (LED « Power ») de contrôle de l’alimentation. • Allumage continu : alimentation OK • Clignote avec 1 Hz : panne de l’alimentation électrique, affichée uniquement lorsqu’une batterie de secours est en place. LED rouge (LED «...
Seite 65 BW Schlafzimmer RM Flur BW Flur RM Kinderzimmer BW Wohnzimmer RM Schlafzimmer BW Küche Secvest Key Fernbedienung 2 Fernbedienung 1 Downloaded from www.Manualslib.com manuals search engine...
Seite 66: Installation Matérielle
Installation matérielle Monter la bloc d’alimentation sur la centrale Secvest Brancher le câble LAN Monter le boîtier Installer la batterie BT 2020 Downloaded from www.Manualslib.com manuals search engine...
Seite 67: Mettre Sous Tension
SELECT ESC/DEL Mettre sous tension Programmation Installer la trame papier Visser le boîtier Downloaded from www.Manualslib.com manuals search engine...
Seite 68: Serveur Web
Serveur Web • IP Finder • Login (identification) • Overview (aperçu) • Système • Groupes de détecteurs (inputs (entrées)) • Commutateurs (outputs (sorties)) • Notification • Activer/désactiver • Déconnexion Installez et démarrez le IP Finder. Celui-ci se trouve sur le CD fourni. Cliquez sur Rechercher.
Seite 69 Sélectionnez la langue souhaitée. Lors du premier accès à votre centrale IP Secvest, Saisissez admin dans le champ Nom d’utilisa- vous arrivez directement dans le menu Aperçu. teur, ainsi que 12345678 comme mot de passe et confirmer en cliquant sur Login. La zone Input donne un aperçu de l’état de vos La zone Outputs permet d’activer les deux trois zones radio (1) et des trois zones IP virtuel-...
Seite 70 Serveur Web La zone Alarmes indique si une alarme est en Réglez les paramètres du système. cours et si oui laquelle. Une fois la configuration terminée, cliquez sur Sauvegarder. Dénommez les entrées en fonction des détec- Dénommez les sorties en fonction de la pro- teurs devant faire l’objet d’un apprentissage.
Seite 71 Dans ce menu, effectuez les réglages et définis- Ces boutons permettent d’activer (mode sur- sez les règles pour la notification par e-mail. veillance sur « marche ») ou de désactiver (mode surveillance sur « arrêt ») la centrale. Une fois la configuration terminée, cliquez sur Sauvegarder.
Seite 72: Unités De Commande Composants Sans Fil Et Détecteurs
Unités de commande composants sans fil et détecteurs • Touches de commande • Apprentissage • Quitter le menu de programmation • Overview (aperçu) Note : Avant d’ouvrir le boîtier de l’IP Secvest ou boîtiers des dispositifs sans fil (par exemple pour changer les piles) s’il vous plaît s’assurer que le système est en mode apprentissage.
Seite 73 SELECT Cliquez sur La LED inférieure s’allume Afin d’activer un canal un peu plus vers le haut, en bleu. cliquez sur SELECT Cliquez sur La LED de canaux suivante s’allume ou clignote. Vous vous trouvez désormais dans le menu Program- mation pour l’apprentissage des composants sans fil.
Seite 74 Unités de commande composants sans fil et détecteurs Procédure d’apprentissage des détecteurs. Afin d’activer un canal un peu plus vers le haut, Sélectionnez le canal correspondant et ordonnez cliquez sur SELECT l’envoi d’un signal radio défini conformément à la procédure d’apprentissage du détecteur. Une fois le signal réceptionné, la centrale émet La LED de canaux suivante s’allume ou clignote.
Seite 75 Downloaded from www.Manualslib.com manuals search engine...
Seite 76 Downloaded from www.Manualslib.com manuals search engine...
Seite 77 Secvest IP draadloze alarmcentrale Korte handleiding In deze korte handleiding worden de eerste stappen met uw nieuwe Secvest IP draadloze alarmcentrale beschreven. Gedetailleerde informatie vindt u in de bedieningshandleidingen op de bijgevoegde product-cd. ABUS – Het goede gevoel van veiligheid www.abus-sc.com...
Seite 78 Downloaded from www.Manualslib.com manuals search engine...
Seite 79 De conformiteit is aangetoond en de betreffende verklaringen en documenten zijn bij de fabrikant (www.abus-sc.com) in bewaring gegeven. Om deze toestand te behouden en een veilig gebruik te garanderen, dient u als gebruiker deze bedieningshandleiding in acht te nemen!
Seite 80 Inhoud Inhoud van de levering Belangrijke waarschuwingen Overzicht Status-LED’s op de Secvest IP Hardware-installatie Webserver-installatie Draadloze componenten - bedieningseenheden en melders Downloaded from www.Manualslib.com manuals search engine...
Seite 81: Inhoud Van De Levering
Inhoud van de levering Secvest IP draadloze alarmcentrale Netadapter (FU3819) Noodstroomaccu (BT2020) 1 m netwerkkabel CD-ROM (bedieningshandleiding en software) Montagemateriaal: 4x pluggen 4x schroeven 2x kabelbinders 1x batterijsnoer 1x behuizingsschroef Korte handleiding Downloaded from www.Manualslib.com manuals search engine...
Seite 82: Belangrijke Waarschuwingen
Belangrijke waarschuwingen Houd vloeistoffen uit de buurt van de Secvest IP. Houd sterke magneetvelden en apparaten met sterke radiogolven uit de buurt van de Secvest IP. Zorg voor ononderbroken stroomvoorzie- ning. Let erop dat de centrale veilig gemonteerd is. Downloaded from www.Manualslib.com...
Seite 83 Gebruik de Secvest IP alleen onder de door de fabrikant aanbevolen omgevingsomstandigheden. Let erop dat er altijd voldoende ventilatie is. Gebruik de centrale alleen met de daarvoor bedoelde netadapter (FU3819). FU3819 Downloaded from www.Manualslib.com manuals search engine...
Seite 84: Overzicht
Overzicht Sabotagecontact Behuizingsschroef Montagegaten Kabeldoorvoer Trekontlasting: gaten voor een trekontlasting met behulp van kabelbinders Downloaded from www.Manualslib.com manuals search engine...
Seite 85 12 13 14 15 Systeem-resetknop Pluspool netadapter (FU3819) Status-LED Minpool netadapter (FU3819) Netwerk-resetknop Pluspool batterijaansluiting (ROOD) BT2020 Minpool batterijaansluiting (ZWART) BT2020 LAN-aansluiting Inbraak Brand Panic DSL-bewaking Downloaded from www.Manualslib.com manuals search engine...
Seite 86 Overzicht FIT WARRANTY LABEL HERE DIP SWITCH LOOK UP TABLE SUPERVISION OFF SUPERVISION ON SUPERVISION LONG SUPERVISION SHORT JAM DETECT OFF JAM DETECT ON STATUS IP POL HIGH STATUS IP POL LOW OP POL NC OP POL NO LED MODE USER LED MODE PIN PANEL IP USED YES PANEL IP USED NO...
Seite 87 SELECT ESC/DEL Programmeertoetsen Sabotageschakelaar De alarmcentrale wordt door een dekselsabotageschakelaar (B) en een wandsabo- tageschakelaar tegen onbevoegd openen en lostrekken van de wand beschermd. CON1 CON1 (C) geleiderbrugaansluiting „FIT DISABLE TAMP”. Als u de geleiderbrug op beide contacten instelt, deactiveert u het wandlostrekcontact.
Seite 88: Status-Led's Op De Secvest Ip
Status-LED’s op de Secvest IP Groene LED („Power”-LED) voor de controle van de stroomvoorziening • Brandt permanent: Stroomvoorziening is OK • Knippert met 1 Hz: Netstroomvoorziening is uitgevallen, wordt aleen weergegeven als er een noodbatterij geplaatst is. Rode LED („Trouble”-LED) voor de weergave van storingen •...
Seite 89 BW Schlafzimmer RM Flur BW Flur RM Kinderzimmer BW Wohnzimmer RM Schlafzimmer BW Küche Secvest Key Fernbedienung 2 Fernbedienung 1 Downloaded from www.Manualslib.com manuals search engine...
Seite 90: Hardware-Installatie
Hardware-installatie Netadapter aan de Secvest monteren LAN-kabel aansluiten Behuizing monteren Accu BT 2020 plaatsen Downloaded from www.Manualslib.com manuals search engine...
Seite 91 SELECT ESC/DEL Van spanning voorzien Programmering Papier-inlay plaatsen Behuizing vastschroeven Downloaded from www.Manualslib.com manuals search engine...
Seite 92: Webserver-Installatie
Als het zoeken is beëindigd, krijgt u een lijst van netwerk naar aangesloten netwerkapparaten. de apparaten die in het netwerk zijn gevonden. Nu ziet u het netwerkadres van de Secvest IP. Voer het IP-adres in uw webbrowser in om bij de centrale te komen.
Seite 93 Kies de gewenste taal. Bij de eerste toegang tot uw Secvest IP komt u Voer admin in het veld Gebruikersnaam, en direct in het overzichtsmenu. Passwort 12345678 in en druk op de login- knop. In het gedeelte Inputs krijgt u een overzicht van de...
Seite 94 Webserver-installatie Het gedeelte Alarms geeft aan of – en zo ja – Verricht hier de instellingen voor het systeem. welke alarmen momenteel aanwezig zijn. Om de configuratie af te sluiten, klikt u op Opslaan. Benoem de inputs overeenkomstig de door Benoem de outputs overeenkomstig hun u in te lezen melders.
Seite 95 Om de configuratie af te sluiten, klikt u op Opslaan. Als u klaar bent met de programmering en/of de bediening van de Secvest IP, gebruik dan steeds de logout-knop om te garanderen dat niemand na u onbevoegd wijzigingen uitvoert. Downloaded from www.Manualslib.com...
Seite 96: Draadloze Componenten - Bedieningseenheden En Melders
• Inlezen • Programmeermenu verlaten • Overview Opmerking: Voordat u de behuizing opent van de Secvest IP of die van een draadloos component ( bijvoor- beeld voor het verwisselen van de batterij), moet u eerst de inleermodus activeren. Systeem → Onderhoud → Inleermodus AAN...
Seite 97 SELECT Druk op Onderste LED brandt blauw. Om naar een volgend kanaal te gaan, drukt u op SELECT Druk op De volgende kanaal-LED brandt of knippert. Nu bevindt u zich in het programmeermenu voor het inlezen van de draadloze componenten. De 2de LED van onder brandt of knippert (Brandt = kanaal is al bezet, knippert = kanaal is nog vrij).
Seite 98 Draadloze componenten - bedieningseenheden en melders Om melders in te lezen gaat u als volgt te werk. Om naar een volgend kanaal te gaan, drukt u op Kies het passende kanaal en zorg vervolgens, SELECT overeenkomstig de inleesprocedure van de melder, voor het uitzenden van een bepaald draadloos signaal.
Seite 99 Downloaded from www.Manualslib.com manuals search engine...
Seite 100 Downloaded from www.Manualslib.com manuals search engine...
Seite 101 FUAA10010 Secvest IP trådløs alarmcentral Kvikguide Denne kvikguide beskriver de første trin med din nye Secvest IP trådløse alarmcentral. Mere detaljerede informationer findes i håndbøgerne på den vedlagte produkt-cd. ABUS – Den gode følelse af sikkerhed www.abus-sc.com Downloaded from www.Manualslib.com...
Seite 102 Downloaded from www.Manualslib.com manuals search engine...
Seite 103 Produktet opfylder kravene i de gældende europæiske og nationale retningslinjer. Overensstemmelsen er dokumenteret, de pågældende erklæringer og dokumenter befinder sig hos producenten (www.abus-sc.com). Som bruger er du forpligtet til at følge denne betjeningsvejledning for bevare denne tilstand og sikre en farefri brug! Læs hele betjeningsvejledningen igennem før idriftsættelse af...
Seite 104 Indhold Leveringsomfang Vigtig advarselshenvisning Oversigt Status-LED på Secvest IP Hardwareinstallation Webserver-indstilling Trådløse komponenter på betjeningsenheder og følere Downloaded from www.Manualslib.com manuals search engine...
Seite 105: Leveringsomfang
Leveringsomfang Secvest IP trådløs alarmcentral Strømforsyning (FU3819) Nødstrømsbatteri (BT2020) 1 m netværkskabel CD-ROM (betjeningsvejledning og software) Monteringsmateriale: 4x dyvler 4x skruer 2x kabelbindere 1x batterikabel 1x husskrue Kvikguide Downloaded from www.Manualslib.com manuals search engine...
Seite 106: Vigtig Advarselshenvisning
Vigtig advarselshenvisning Hold væsker borte fra Secvest IP. Hold kraftige magnetfelter og apparater med kraftige radiobølger borte fra Secvest IP. Sørg for nødstrømsforsyning. Sørg for, at centralen er monteret sikkert. Downloaded from www.Manualslib.com manuals search engine...
Seite 107 Anvend kun Secvest IP under omgivel- sesbetingelserne, som producenten har anbefalet. Sørg for, at der altid findes tilstrækkelig ventilation. Tilslut kun centralen med strømforsynin- gen, der er beregnet dertil (FU3819). FU3819 Downloaded from www.Manualslib.com manuals search engine...
Seite 108: Oversigt
Oversigt Sabotagekontakt Husskrue Monteringshuller Kabelgennemføring Trækaflastning: Huller til en trækaflastning ved hjælp af kabelbindere Downloaded from www.Manualslib.com manuals search engine...
Seite 109 12 13 14 15 Reset-tast for system + pol strømforsyning (FU3819) Status-LED – pol strømforsyning (FU3819) Reset-tast for netværk + pol batteritilslutning (RØD) BT2020 – pol batteritilslutning (sort) BT2020 LAN-tilslutning Indbrud Brand Panic DSL-overvågning Downloaded from www.Manualslib.com manuals search engine...
Seite 110 Oversigt FIT WARRANTY LABEL HERE DIP SWITCH LOOK UP TABLE SUPERVISION OFF SUPERVISION ON SUPERVISION LONG SUPERVISION SHORT JAM DETECT OFF JAM DETECT ON STATUS IP POL HIGH STATUS IP POL LOW OP POL NC OP POL NO LED MODE USER LED MODE PIN PANEL IP USED YES PANEL IP USED NO...
Seite 111 SELECT ESC/DEL Programmeringstaster Sabotagekontakt Alarmcentralen beskyttes imod uautoriseret åbning og vægafrivning af en dækselsabotagekontakt (B) og vægsabotagekontakt. CON1 CON1 (C) jumpertilslutning “FIT DISABLE TAMP” Når du sætter jumperen på begge kontakter, deaktiverer du vægafrivningskontakten. (Det kan være nyttigt ved programmeringen) CON2 CON2 (D) jumper skal være i positionen “-”.
Seite 112: Status-Led På Secvest Ip
Status-LED på Secvest IP Grøn LED (“Power”-LED) til kontrol af strømforsyningen • Lyser permanent: Strømforsyning er OK • Blinker med 1 Hz: Netstrømforsyning er afbrudt, vises kun, hvis der er sat et nødstrømsbatteri i. Rød LED (“Trouble”-LED) til visning af fejl •...
Seite 113 BW Schlafzimmer RM Flur BW Flur RM Kinderzimmer BW Wohnzimmer RM Schlafzimmer BW Küche Secvest Key Fernbedienung 2 Fernbedienung 1 Downloaded from www.Manualslib.com manuals search engine...
Seite 114: Hardwareinstallation
Hardwareinstallation Monter strømforsyning på Secvest Sæt LAN-kabel i Monter hus Sæt batteri BT 2020 i Downloaded from www.Manualslib.com manuals search engine...
Seite 115 SELECT ESC/DEL Forsyn med spænding (tilslut til stikdåse) Programmering Læg papir-inlay i Skru hus sammen Downloaded from www.Manualslib.com manuals search engine...
Seite 116: Webserver-Indstilling
Klik Søg, programmet søger på nettet efter Når søgningen er afsluttet, vises der en liste tilsluttede netværksapparater. med apparater, der er fundet i netværket. Nu ser du netværksadressen for Secvest IP. Indtast IP-adressen i din webbrowser for at komme til centralen. Standard netværksadresse Secvest IP: 192.168.0.50...
Seite 117 Vælg det ønskede sprog. Ved første adgang til din Secvest IP kommer du Indtast admin i feltet Brugernavn og som direkte til oversigtsmenuen. adgangskode 12345678, og tryk på knappen Login. I området Inputs får du et overblik over tilstan- Området Outputs gør det muligt at skifte de to den for dine tre trådløse zoner (1) og tre virtuelle...
Seite 118 Webserver-indstilling Området Alarms viser, om – og hvis ja – hvilken Foretag her indstillingerne for systemet. alarm der aktuelt foreligger. Klik på for at afslutte konfigurationen. Navngiv Inputs i overensstemmelse med følerne, Navngiv Outputs i overensstemmelse med din som du vil indkode. Vælg derefter egenskaberne ønskede trådløse programmering, og forbind og den tilhørende alarmtype.
Seite 119 (vagtfunktion ”til”) eller deaktivere (vagtfunktion ”fra”) centralen. Klik på for at afslutte konfigurationen. Når du er færdig med programmeringen og/eller betjeningen af Secvest IP, skal du altid anvende knappen Logout for at sikre, at ingen uberettiget foretager ændringer efter dig. Downloaded from www.Manualslib.com...
Seite 120: Trådløse Komponenter På Betjeningsenheder Og Følere
• Indkodning • Forlad programmeringsmenu • Overview Henvisning: Før end at du åbner Secvest IP eller en af de trådløse komponenter, da sørg altid for at sætte centralen i indlærings funktion. Dette kan eksem- pelvis være når du skal skifte batterier.
Seite 121 SELECT Tryk på nederste LED lyser blåt. For at skifte en kanal op skal du trykke på SELECT Tryk på Den næste kanal-LED lyser eller blinker. Nu befinder du dig i programmeringsmenuen til indkodning af de trådløse komponenter. Den an- den LED nedefra lyser eller blinker.
Seite 122 Trådløse komponenter på betjeningsenheder og følere Gå frem på følgende måde for at indkode følere. For at skifte en kanal op skal du trykke på Vælg den tilsvarende kanal, og sørg derefter SELECT for, at der udsendes et bestemt trådløst signal i overensstemmelse med indkodningsproceduren for føleren.
Seite 123 Downloaded from www.Manualslib.com manuals search engine...
Seite 124 ABUS Security-Center GmbH & Co. KG Linker Kreuthweg 5 86444 Affing (Germany) Downloaded from www.Manualslib.com manuals search engine...
