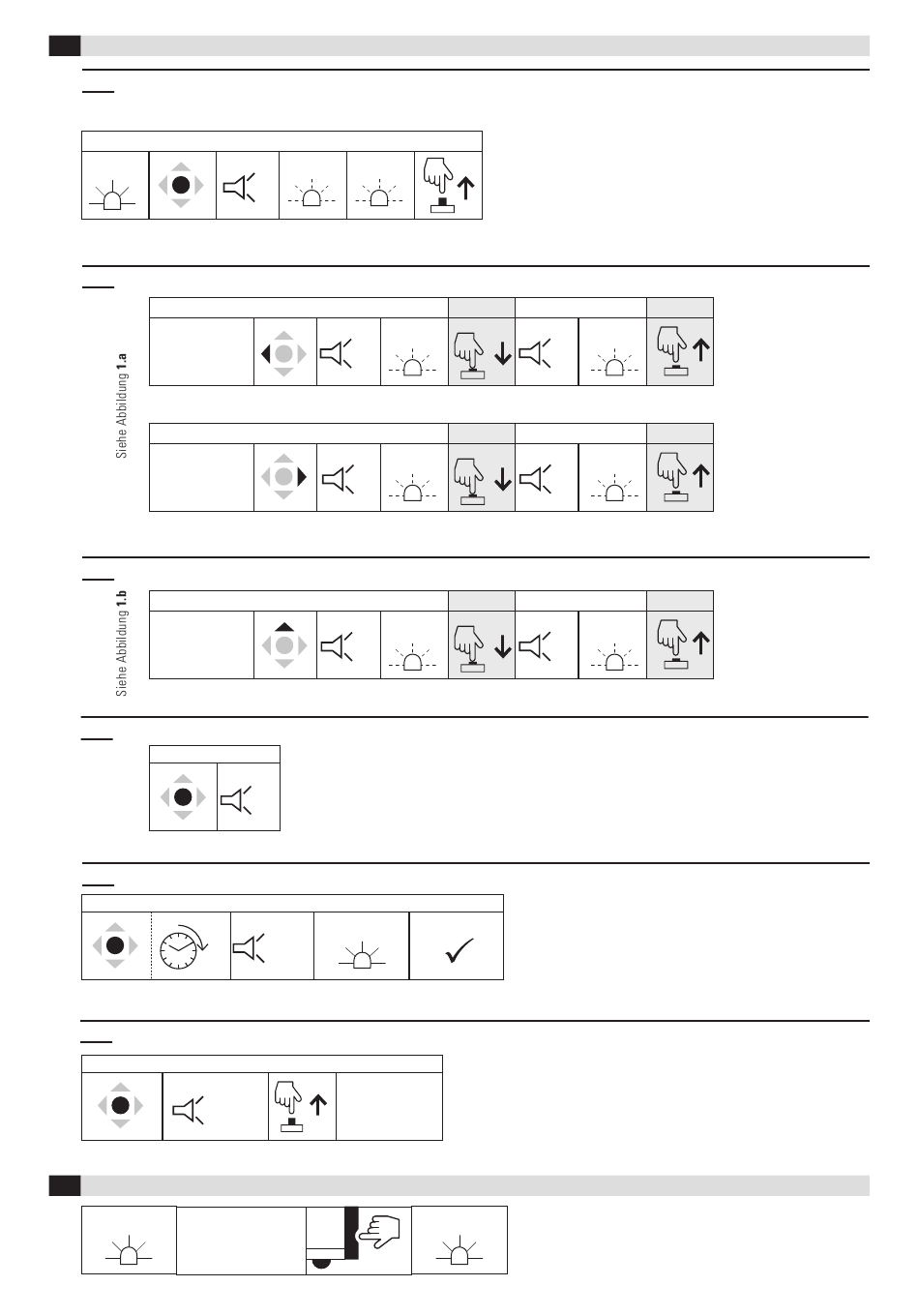

Konfiguration
5.1
Sender mit Empfänger verknüpfen
(siehe auch Betriebsanleitung des Senders)
Empfänger
LED SYS
Grün
Joystick lang
drücken
5.1.a Verwendung der ersten Eingänge verschiedener Sender
Empfänger
Mit Ausgang 1
verknüpfen
Empfänger
Mit Ausgang 2
verknüpfen
5.1.b Verwendung beider Eingänge des Senders (nur mit XRF-T.2 verfügbar)
Empfänger
Mit beiden
Ausgängen
verknüpfen
5.2
Bircher-Signalanzeige (BSI) Details siehe Zusatzblatt
Empfänger
Joystick
nochmals drücken
5.3
Konfigurationsmodus verlassen (immer möglich)
Empfänger
1 Min.
Joystick lang
... oder warten
drücken ...
5.4
Verknüpfungen löschen
Empfänger
Piep 5x
Joystick bewegen
und halten (>5 s)
6
Systemtest, nach jeder Modifikation zwingend erforderlich
LED 1 und/oder 2
Sicherheitleiste
Grün
LED SYS
LED 1
Piep
Blinkt orange
Blinkt orange
LED 1
Piep
Joystick nach
Blinkt orange
links bewegen
LED 2
Piep
Joystick nach
Blinkt orange
rechts bewegen
LED 1 + 2
Piep
Joystick nach
Blinken orange
oben bewegen
Summer + blinkende grüne LED der Bircher-Signalanzeige
Piep
LED SYS
2x
2x
Piep
Grün
Alle Verknüp-
fungen gelöscht
Joystick
loslassen
Jede
drücken
OK?
Joystick
loslassen
Sender Tx1
Empfänger
LED 1
Piep
Taste drücken
Blinkt orange
(3x kurz)
Sender Tx2
Empfänger
LED 2
Piep
Taste drücken
Blinkt orange
(3x kurz)
Sender
Empfänger
LED 1 + 2
Piep
Taste drücken
Blinken orange
(3x kurz)
Verknüpfung
gespeichert
Konfigurations-
modus verlas-
sen: siehe 5.3
Stoppt das Tor wenn das Sensorelement aktiviert wird?
LED 1 oder 2
Rot
Sender Tx1
Taste loslassen
Sender Tx2
Taste loslassen
Sender
Taste loslassen
