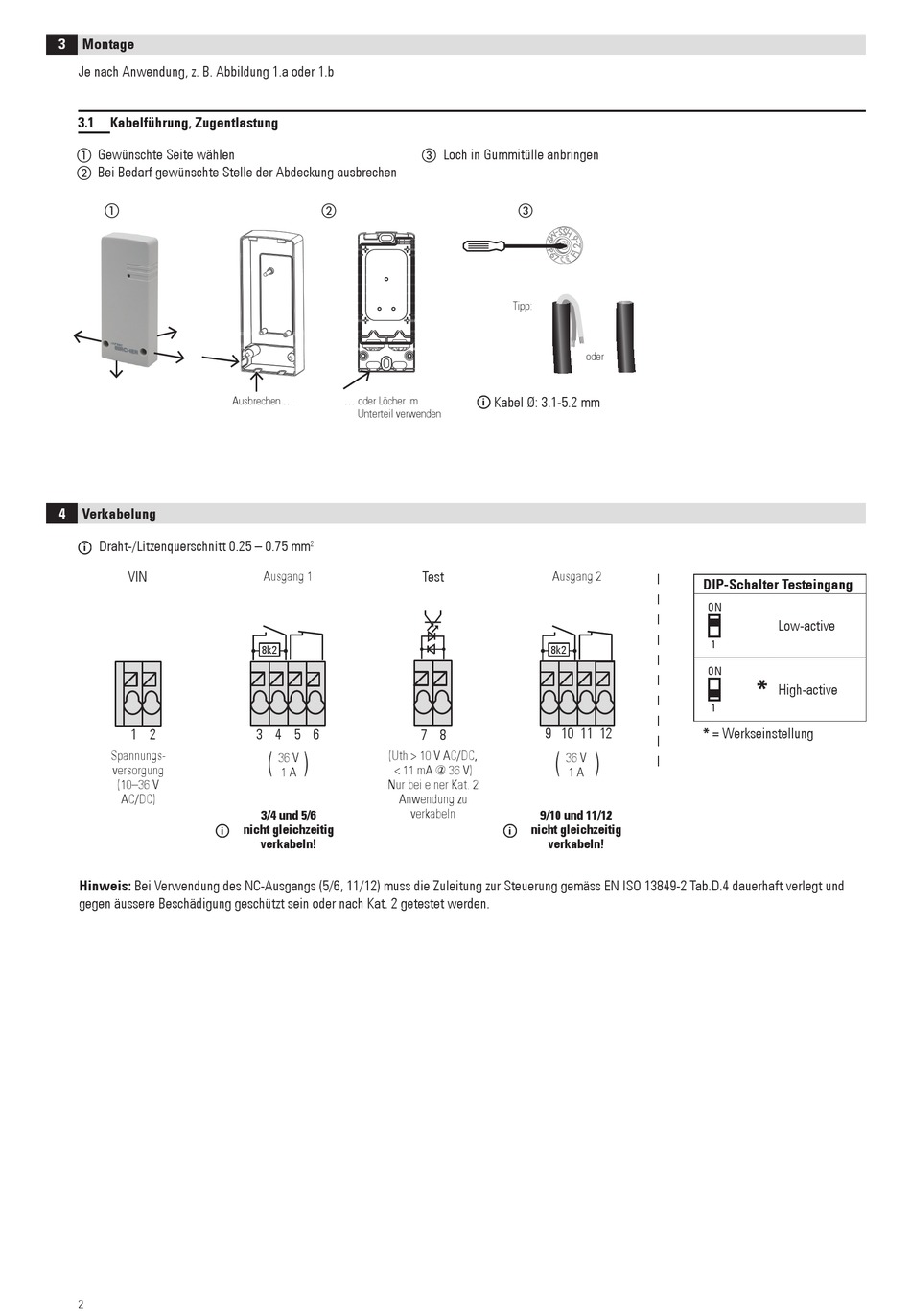

3
Montage
Je nach Anwendung, z. B. Abbildung 1.a oder 1.b
3.1
Kabelführung, Zugentlastung
Gewünschte Seite wählen
Bei Bedarf gewünschte Stelle der Abdeckung ausbrechen
4
Verkabelung
Draht-/Litzenquerschnitt 0.25 – 0.75 mm
i
VIN
1 2
Spannungs-
versorgung
(10–36 V
AC/DC)
i
Hinweis: Bei Verwendung des NC-Ausgangs (5/6, 11/12) muss die Zuleitung zur Steuerung gemäss EN ISO 13849-2 Tab.D.4 dauerhaft verlegt und
gegen äussere Beschädigung geschützt sein oder nach Kat. 2 getestet werden.
2
Ausbrechen ...
... oder Löcher im
Unterteil verwenden
2
Ausgang 1
8k2
3 4 5 6
(Uth > 10 V AC/DC,
36 V
< 11 mA @ 36 V)
1 A
Nur bei einer Kat. 2
Anwendung zu
3/4 und 5/6
nicht gleichzeitig
verkabeln!
Loch in Gummitülle anbringen
Tipp:
Kabel Ø: 3.1-5.2 mm
i
Test
Ausgang 2
8k2
9 10 11 12
7 8
36 V
1 A
verkabeln
9/10 und 11/12
nicht gleichzeitig
i
verkabeln!
oder
DIP-Schalter Testeingang
ON
1
ON
*
1
* = Werkseinstellung
Low-active
High-active
