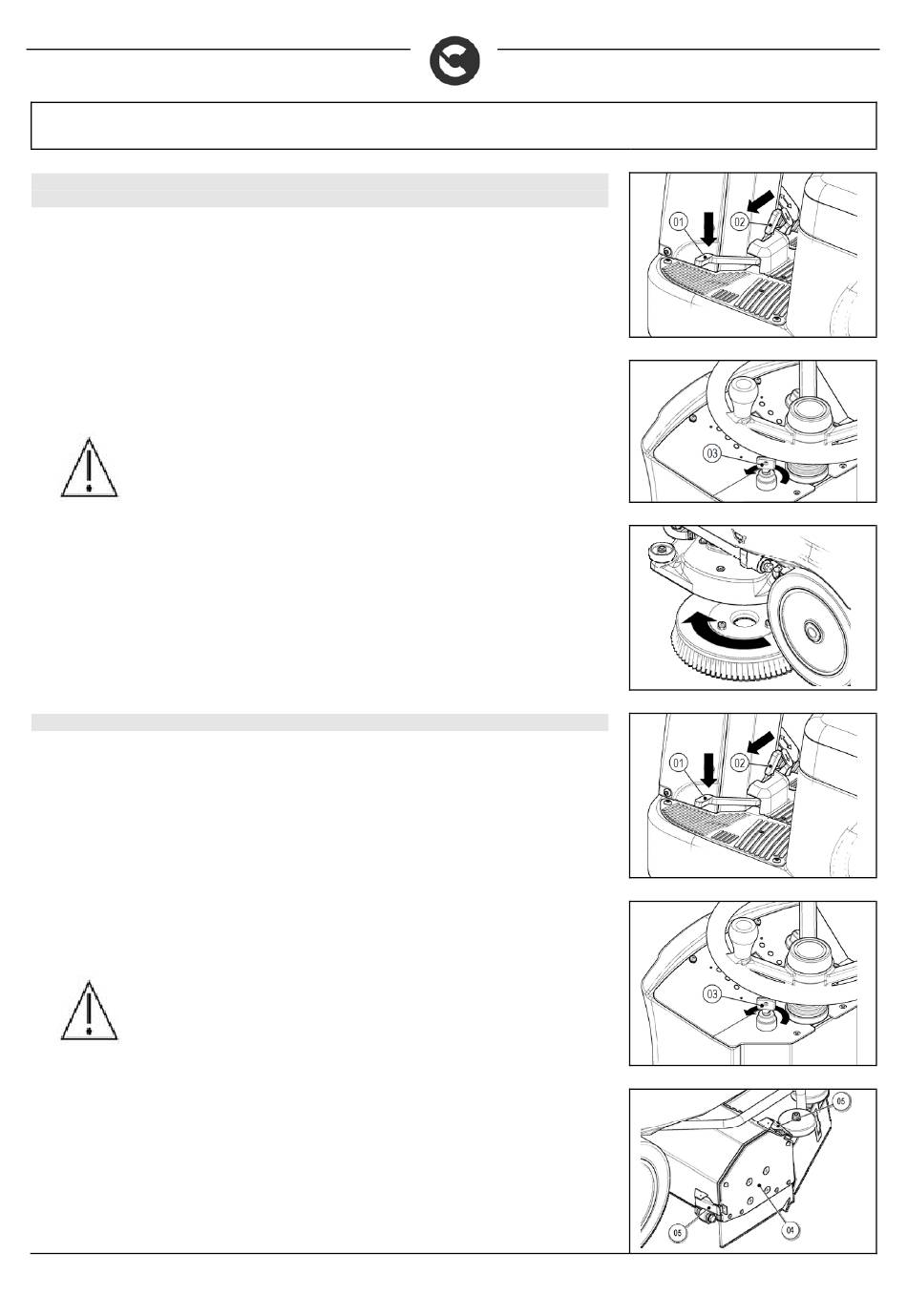

30. BÜRSTENMONTAGE (Ausführungen Innova 65B - Innova 75B - Innova 85B - Innova 100B -
Innova 70S - Innova 70BTO)
Für die Montage der Bürste, die aus Verpackungsgründen separat von der Maschine geliefert wird,
am Bürstenkopfgestell wie folgt vorgehen:
1. Arretieren Sie die Maschine durch Einlegen der Feststellbremse, drücken Sie das Pedal (01)
und arretieren Sie es mit dem Hebel (02), der sich im hinteren Teil der Lenksäule befindet
(siehe Absatz "FESTSTELL- UND BETRIEBSBREMSE").
2. Drehen Sie den Hauptschalter der Maschine auf "0", drehen Sie dazu den Schlüssel (03) um
eine Vierteldrehung nach links.
3. Ziehen Sie den Schlüssel vom Instrumentenbrett ab.
ACHTUNG: Um schwere Verletzungen an den Händen zu vermeiden, sollten
immer Schutzhandschuhe getragen werden.
4. Bei angehobenem Bürstenkopf die Bürsten in den Sitz des Tellers unter dem Bürstenkopf
einsetzen und drehen, bis die drei Knöpfe in die Nischen des Tellers einrasten; Drehen Sie die
Bürsten schrittweise, so dass der Knopf zur Befestigungsfeder gedrückt wird, um arretiert zu
werden. Das Foto zeigt die Drehrichtung zum Einhaken der linken Bürste. Die rechte Bürste in
die umgekehrte Richtung drehen.
31. BÜRSTENMONTAGE (Ausführungen Innova 70S)
Für die Montage der Bürste, die aus Verpackungsgründen separat von der Maschine geliefert wird,
am Bürstenkopfgestell wie folgt vorgehen:
1. Arretieren Sie die Maschine durch Einlegen der Feststellbremse, drücken Sie das Pedal (01)
und arretieren Sie es mit dem Hebel (02), der sich im hinteren Teil der Lenksäule befindet
(siehe Absatz "FESTSTELL- UND BETRIEBSBREMSE").
2. Drehen Sie den Hauptschalter der Maschine auf "0", drehen Sie dazu den Schlüssel (03) um
eine Vierteldrehung nach links.
3. Ziehen Sie den Schlüssel vom Instrumentenbrett ab.
ACHTUNG: Um schwere Verletzungen an den Händen zu vermeiden, sollten
immer Schutzhandschuhe getragen werden.
4. Entfernen Sie bei hochgestelltem Bürstenkopf das rechte Gehäuse (04) durch Aushaken der
Feststellscharniere (05).
