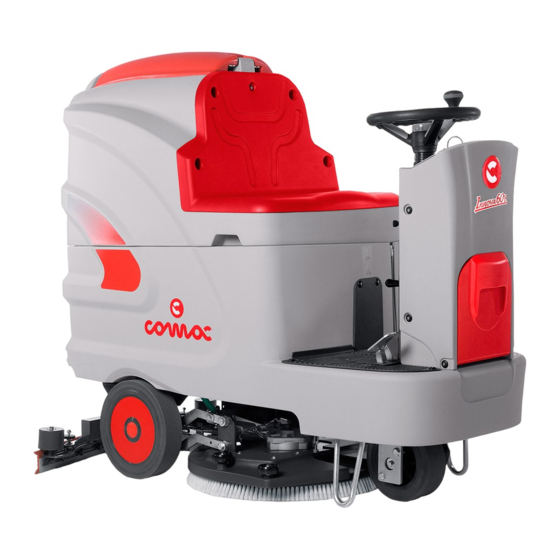

COMAC Innova 60B Bedienungs- Und Wartungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

BEDIENUNGS- UND WARTUNGSANLEITUNG
INNOVA60 B 2013
INNOVA 65-75-85-100 B 2013
INNOVA70 S 2013
AUSG. 07-2013
DE
ORIGINAL-
ANWEISUNGEN
Dok. 10029401
Vers. AC

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für COMAC Innova 60B

  • Seite 1 BEDIENUNGS- UND WARTUNGSANLEITUNG INNOVA60 B 2013 INNOVA 65-75-85-100 B 2013 INNOVA70 S 2013 AUSG. 07-2013 ORIGINAL- ANWEISUNGEN Dok. 10029401 Vers. AC...
  • Seite 3 Die in dieser Veröffentlichung enthaltenen Beschreibungen sind unverbindlich. Das Unternehmen behält sich deshalb vor, jederzeit eventuelle Änderungen an den Elementen, den Details und dem gelieferten Zubehör vorzunehmen, die sie für eine Verbesserung oder für jegliche Erfordernisse baulicher oder geschäftlicher Art für angebracht hält. Die auch nur teilweise Wiedergabe der Texte und Zeichnungen, die in dieser Veröffentlichung enthalten sind, ist gemäß...

  • Seite 4: Inhaltsverzeichnis

    2. AUSPACKEN DER MASCHINE ..............................15 3. BEFÖRDERN DER MASCHINE ..............................15 4. KOMPONENTEN DES INSTRUMENTENBRETTS (Ausführung Innova 60B) ..................16 5. KOMPONENTEN DES INSTRUMENTENBRETTS (Ausführungen Innova 65B - Innova 75B - Innova 85B - Innova 100B - Innova 70BTO) ..16 6.
  • Seite 5 74. ÜBERMÄSSIGE SCHAUMBILDUNG ............................76 75. DER SAUGER FUNKTIONIERT NICHT ............................76 76. DER BÜRSTENMOTOR FUNKTIONIERT NICHT (AUSFÜHRUNGEN INNOVA 60B) ................77 77. DER BÜRSTENMOTOR LÄUFT NICHT ............................77 78. ANHEBEN ODER ABSENKEN DES BÜRSTENKOPFES ODER DES SAUGFUSSES NICHT MÖGLICH ........... 77 79.

  • Seite 6: Annahme Der Maschine

    Reklamation, ist es möglich Schadenersatz zu erhalten. Vorbemerkung Die Innova 60B – Innova 65B – Innova 75B – Innova 85B – Innova 100B – Innova 70S – Innova 70BTO ist eine Scheuersaugmaschine, die unter Einsatz der mechanischen Wirkung von zwei Scheiben- oder Zylinderbürsten, je nach gewählter Ausführung, und der...

  • Seite 7: Technische Beschreibung

    Innova Innova Innova Innova Innova Innova Innova TECHNISCHE BESCHREIBUNG 100B 70BTO Arbeitsbreite 1010 Breite des Saugfußes 1085 1085 Betriebsleistung, bis 3660 3900 4500 5100 6000 4100 4200 Scheibenbürsten 1/610 2/340 2/390 2/430 2/510 Nr / ∅ mm Zylinderbürsten 1/210 Nr / ∅ mm 1/710x355 Schleifpad Nr / mm...

  • Seite 8: Symbolgebrauch Auf Der Maschine

    SYMBOLGEBRAUCH AUF DER MASCHINE Gibt die maximal überwindbare Steigung an. Etikett in Pedalform für die Darstellung des Vorwärts- oder Rückwärtsgangs der Maschine. Wird für die Anzeige der Fahrtrichtung der Maschine verwendet. Symbol für die Einstellung der Wassermenge. Wird an der Lenksäule zur Anzeige des Einstellknopfs zur Regelung der in der Wasseranlage der Maschine verteilten Wassermenge verwendet.
  • Seite 9 Wird am Instrumentenbrett verwendet und kennzeichnet den Schlüsselschalter für das Ein- (I/ON) oder Ausschalten (0/OFF) des Maschinenbetriebs. Technologieart der verwendeten Batterien (Ausführungen Innova 60B). Wird am Steuerungsdisplay für die Anzeige des in der Steuerkarte der Maschine programmierten Batterietyps verwendet. Stundenzählerart und Serviceart (Ausführungen Innova 60B).
  • Seite 10 SYMBOLGEBRAUCH AUF DER MASCHINE Hupe-Symbol (Ausführungen Innova 60B). Wird im hinteren Teil der Lenksäule zur Anzeige der Huptaste verwendet. Betriebssymbol Bürstenkopf/Saugfuß (Ausführungen Innova 65B - Innova 75B - Innova 85B - Innova 100B - Innova 70S - Innova 70BTO). Wird für die Angabe des Wahlschalters der I-DRIVE Lenkprogramme verwendet.
  • Seite 11 SYMBOLGEBRAUCH AUF DER MASCHINE Bürstenentriegelungssymbol (Ausführungen Innova 65B - Innova 75B - Innova 85B). Wird an der Bedientafel verwendet und kennzeichnet die Taste zum Entriegeln der Bürsten. Bürstenentriegelungssymbol (Ausführungen Innova 65B - Innova 75B - Innova 85B). Wird an der Bedientafel verwendet und zeigt an, dass die Bürsten gerade entriegelt werden. Symbol für Geschwindigkeitsstufenregler Vorwärts- und Rückwärtsgang (Ausführungen Innova 65B - Innova 75B - Innova 85B - Innova 100B - Innova 70S - Innova 70BTO).
  • Seite 12 SYMBOLGEBRAUCH AUF DER MASCHINE Symbol für Arbeitsprogramm "SCHRUBBEN-TROCKNEN-ECO" (Ausführungen Innova 65B - Innova 75B - Innova 85B - Innova 100B - Innova 70S - Innova 70BTO). Wird am Steuerungsdisplay verwendet, um anzuzeigen, dass das Arbeitsprogramm "SCHRUBBEN-TROCKNEN ECO" gerade aktiv ist, in diesem Fall arbeiten der Bürstenmotor, das Magnetventil und der Saugmotor im Sparbetrieb. Symbol für Arbeitsprogramm "SCHRUBBEN-TROCKNEN-EXTRADRUCK"...

  • Seite 13: Allgemeine Sicherheitsvorschriften

    ALLGEMEINE SICHERHEITSVORSCHRIFTEN Die unten aufgeführten Normen müssen aufmerksam befolgt werden, um Sach- und Personenschäden zu vermeiden. HINWEIS: • Lesen Sie aufmerksam die an der Maschine angebrachten Schilder, verdecken Sie diese auf keinen Fall und ersetzen Sie diese umgehend, wenn diese beschädigt oder unleserlich sind. •...
  • Seite 14 wird. • Im Brandfall einen Pulverlöscher verwenden. Kein Wasser verwenden. • Nicht gegen Regale oder Gerüste stoßen, bei denen die Gefahr besteht, dass Gegenstände herunterfallen. Der Bediener muss immer über die entsprechende Schutzausrüstung verfügen (Handschuhe, Schuhe, Helm, Schutzbrille, usw.). • Die Maschine muss die Arbeitsgänge Reinigung und Trocknung gleichzeitig durchführen. Andere Arbeitsgänge müssen in Bereichen durchgeführt werden, welche für nicht befugte Personen nicht zugänglich sind.

  • Seite 15: Vorbereitung Der Maschine

    VORBEREITUNG DER MASCHINE 1. UMSETZUNG DER VERPACKTEN MASCHINE Die Maschine befindet sich in einer spezifischen Verpackung, welcher mit einer Palette für Beförderungen mit Gabelstaplern vorgesehen ist. Die Verpackungen können NICHT übereinander gestellt werden. Das Gesamtgewicht der Verpackung, Maschine ohne Batterien plus Verpackungselemente, beträgt: Innova Innova...

  • Seite 16: Komponenten Des Instrumentenbretts (Ausführung Innova 60B)

    VORBEREITUNG DER MASCHINE 4. KOMPONENTEN DES INSTRUMENTENBRETTS (Ausführung Innova 60B) Das Instrumentenbrett setzt sich aus folgenden Komponenten zusammen: Display Batteriestand / Stundenzähler Steuertaste für die Batteriestand- und Stundenzähleranzeige Schlüsselhauptschalter Rote Kontrollleuchte, zeigt an, dass die Feststellbremse aktiviert ist 5. KOMPONENTEN DES INSTRUMENTENBRETTS (Ausführungen Innova 65B - Innova 75B -...

  • Seite 17: Komponenten Der Lenksäule (Ausführung Innova 60B)

    Wahltaste für die Geschwindigkeitsstufe bei Vorwärts- oder Rückwärtsgang. Wahltaste für den in der Wasseranlage vorhandenen Reinigungsmittelstand in Prozent (nur bei CDS-System). 7. KOMPONENTEN DER LENKSÄULE (Ausführung Innova 60B) Die Lenksäule besteht aus folgenden Bauteilen: Hebel zum Anheben der Saugfußeinheit Hebel zum Anheben der Bürstenkopfeinheit Taste des akustischen Signalgebers Hebel zum Einstellen der Reinigungsmittellösung...

  • Seite 18: Seitliche Maschinenbauteile

    Füllverschluss für Wasser-Reinigungsmittel (Ausführungen ohne CDS), für Wasser (Ausführungen mit CDS). Schnell-Füll-Verschluss für Wasser. Optionales Halterungskit für Reinigungszubehör. Optionales Schnellfüll-Kit für Wasser. Ablassschlauch Reinigungslösungstank (Ausführungen Innova 60B - Innova 65B - Innova 75B - Innova 85B - Innova 100B - Innova 70BTO). Ablassverschluss Reinigungslösungstank (Ausführungen Innova 70S).

  • Seite 19: Bauteile Im Hinteren Maschinenbereich

    VORBEREITUNG DER MASCHINE Saughaube. Optionales Blinkleuchten-Kit. 11. BAUTEILE IM HINTEREN MASCHINENBEREICH Im hinteren Bereich sind folgende Bauteile angeordnet: Abflussschlauch für Schmutzwassertank. Saugschlauch des Saugfußes. 12. BATTERIETYP Zur Speisung der Maschine sind zu verwenden: • Bleibatterien für Antrieb mit flüssigem Elektrolyt; •...

  • Seite 20: Einsetzen Der Batterien In Die Maschine

    VORBEREITUNG DER MASCHINE 14. EINSETZEN DER BATTERIEN IN DIE MASCHINE Die Batterien müssen im entsprechenden Fach unter dem Schmutzwassertank untergebracht und mittels sowohl hinsichtlich des Gewichts als auch des Anschlagsystems geeignetem Hebezeug umgesetzt werden. Sie müssen zudem den in der Norm CEI 21-5 aufgeführten Anforderungen entsprechen.

  • Seite 21: Anschluss Der Batterien Und Des Batterieverbinders

    VORBEREITUNG DER MASCHINE 15. ANSCHLUSS DER BATTERIEN UND DES BATTERIEVERBINDERS Schließen Sie die Batterien unter Verwendung der beigepackten Brückenkabel (03) an den Plus- und Minuspol an. Verbinden Sie das Batterieanschlusskabel (01) mit den '+' und '-' Polen in der Weise, dass an den Klemmen eine Spannung von 24V anliegt.

  • Seite 22: Anschluss Des Batterieladegeräts (Ausführungen Mit Eingebautem Batterieladegerät)

    VORBEREITUNG DER MASCHINE Verbinden Sie den Kabelverbinder des Batterieladegeräts (07) mit dem Batteriesteckverbinder (06). Umfassen Sie den Griff im Sicherheitsfeststeller und drehen Sie den Schmutzwassertank bis die Stütze im ersten Punkt des Sicherheitsfeststellers einrastet. ACHTUNG: Der Schmutzwassertank muss während der gesamten Dauer des Batterieaufladezyklusses offen sein, damit Gasausdünstungen austreten können.

  • Seite 23: Betriebsstundenzähler (Ausführungen Innova 60B)

    ACHTUNG: Warten Sie immer das Aufleuchten der grünen LED auf dem Batterieladegerät ab, bevor Sie die Maschine wieder verwenden 18. BETRIEBSSTUNDENZÄHLER (Ausführungen Innova 60B) Am Instrumentenbrett der Maschine befindet sich das Steuerungsdisplay. Die dritte Bildschirmmaske nach dem Einschalten der Maschine zeigt im unteren Teils des Bildschirms die Betriebsstunden und -minuten.

  • Seite 24: Betriebsstundenzähler (Ausführungen Innova 65B - Innova 75B - Innova 85B - Innova 100B - Innova 70S - Innova 70Bto)

    Stunde entspricht 6 Minuten). Im dritten Abschnitt des Displays die Softwareversion der Steuerkarte. BATTERIELADESTANDANZEIGE (Ausführungen Innova 60B) Am Instrumentenbrett der Maschine befindet sich das Steuerungsdisplay. Die dritte Bildschirmmaske nach dem Einschalten der Maschine zeigt im oberen Teil des Bildschirms den Batterieladestand.

  • Seite 25: Befüllen Des Reinigungslösungstanks Mit Wasser

    VORBEREITUNG DER MASCHINE 23. BEFÜLLEN DES REINIGUNGSLÖSUNGSTANKS MIT WASSER Vor dem Befüllen des Reinigungslösungstanks sind folgende Arbeiten erforderlich: Bringen Sie die Maschine an den entsprechenden Ort zum Befüllen des Reinigungslösungstanks Prüfen Sie, ob der Schmutzwassertank leer ist, andernfalls entleeren Sie ihn mit dem Schlauch (01), der sich im hinteren Teil der Maschine befindet (siehe Absatz "ENTLEEREN DES SCHMUTZWASSERTANKS").

  • Seite 26: Reinigungslösung (Ausführung Ohne Cds)

    VORBEREITUNG DER MASCHINE Der Reinigungslösungstank lässt sich auf 3 verschiedene Arten mit Wasser befüllen: Durch Abschrauben des Schraubverschlusses (01) und Befüllen mit einem Gummischlauch oder Eimer. ACHTUNG: Prüfen Sie, ob der unter dem Füllverschluss (01) angebrachte Filter (02) richtig positioniert ist, damit verhindert wird, dass Unreinheiten und Schmutz eine Störung an der Wasseranlage der Maschine bewirken können.
  • Seite 27 VORBEREITUNG DER MASCHINE Entfernen Sie den Verschluss (02) des Reinigungsmittelkanisters (03). Entfernen Sie den Reinigungsmittelkanister (03) von der Maschine. Befüllen Sie den Tank mit dem gewünschten Reinigungsmittel wie am Etikett, das der Maschine beigepackt ist, beschrieben. ACHTUNG: Es wird empfohlen, beim Hantieren mit Reinigungsmitteln oder sauren oder alkalischen Lösungen immer Schutzhandschuhe zu tragen, um schwere Verletzungen an den Händen zu vermeiden.

  • Seite 28: Saugfussmontage (Ausführungen Innova 60B)

    VORBEREITUNG DER MASCHINE 26. SAUGFUSSMONTAGE (Ausführungen Innova 60B) Für die Montage des Saugfußes, der aus Verpackungsgründen separat von der Maschine geliefert wird, wie folgt vorgehen: Arretieren Sie die Maschine durch Einlegen der Feststellbremse, drücken Sie das Pedal (01) und arretieren Sie es mit dem Hebel (02), der sich im hinteren Teil der Lenksäule befindet (siehe Absatz "FESTSTELL- UND BETRIEBSBREMSE").

  • Seite 29: Saugfussmontage (Ausführungen Innova 65B - Innova 75B - Innova 85B - Innova 100B - Innova 70S - Innova 70Bto)

    VORBEREITUNG DER MASCHINE 27. SAUGFUSSMONTAGE (Ausführungen Innova 65B - Innova 75B - Innova 85B - Innova 100B - Innova 70S - Innova 70BTO) Für die Montage des Saugfußes, der aus Verpackungsgründen separat von der Maschine geliefert wird, wie folgt vorgehen: Prüfen Sie, ob der Saugfußanschluss vom Boden angehoben ist, andernfalls betätigen Sie den Umschalter an der Schalttafel.

  • Seite 30: Bürstenmontage (Ausführungen Innova 60B)

    ACHTUNG: Dieser Vorgang muss durch qualifiziertes Personal mithilfe von geeignetem Werkzeug durchgeführt werden. Ein fehlerhafter Anschluss kann eine Störung der Maschine bewirken. 29. BÜRSTENMONTAGE (Ausführungen Innova 60B) Für die Montage der Bürste, die aus Verpackungsgründen separat von der Maschine geliefert wird, an der Maschine wie folgt vorgehen: Arretieren Sie die Maschine durch Einlegen der Feststellbremse, drücken Sie das Pedal (01)

  • Seite 31: Bürstenmontage (Ausführungen Innova 65B - Innova 75B - Innova 85B - Innova 100B - Innova 70S - Innova 70Bto)

    VORBEREITUNG DER MASCHINE 30. BÜRSTENMONTAGE (Ausführungen Innova 65B - Innova 75B - Innova 85B - Innova 100B - Innova 70S - Innova 70BTO) Für die Montage der Bürste, die aus Verpackungsgründen separat von der Maschine geliefert wird, am Bürstenkopfgestell wie folgt vorgehen: 1.

  • Seite 32: Feststell- Und Betriebsbremse

    VORBEREITUNG DER MASCHINE 5. Stecken Sie die Bürste (Seite mit 5 Zähnen) in den Tunnel ein, bis sie in der Führungsnabe einrastet, die sich auf der gegenüberliegenden Seite des Tunnels befindet. 6. Stecken Sie die Losnabe des rechten Bürstenkopfgehäuses in die Bürste. 7.

  • Seite 33: Vorbereitung Auf Den Maschineneinsatz

    VORBEREITUNG AUF DEN MASCHINENEINSATZ 34. VORBEREITUNG AUF DEN MASCHINENEINSATZ (Ausführungen ohne CDS) Vor Arbeitsbeginn müssen folgende Arbeiten ausgeführt werden: 1. Prüfen Sie, ob der Schmutzwassertank leer ist, andernfalls diesen vollständig entleeren. 2. Prüfen Sie, ob die im Reinigungslösungstank vorhandene Menge an Reinigungslösung für den gewünschten Arbeitseinsatz ausreicht, andernfalls befüllen Sie den Reinigungslösungstank.

  • Seite 34: Vorbereitung Auf Den Maschineneinsatz (Ausführungen Mit Cds)

    VORBEREITUNG AUF DEN MASCHINENEINSATZ 35. VORBEREITUNG AUF DEN MASCHINENEINSATZ (Ausführungen mit CDS) Vor Arbeitsbeginn müssen folgende Arbeiten ausgeführt werden: 1. Prüfen Sie, ob der Schmutzwassertank leer ist, andernfalls diesen vollständig entleeren. 2. Prüfen Sie, ob die im Reinigungslösungstank vorhandene Wassermenge für den gewünschten Arbeitseinsatz ausreicht, andernfalls befüllen Sie den Reinigungslösungstank mit Frischwasser.
  • Seite 35 VORBEREITUNG AUF DEN MASCHINENEINSATZ 11. Prüfen Sie, ob der Wasserhahn vollständig aufgedreht ist, der Knauf (05) muss ganz unten positioniert sein. 12. Prüfen Sie, ob der am Bürstenkopf angebrachte Bypass-Hahn (06) in der Position "Dosiersystem" ist. 13. Drehen Sie den Hauptschalter der Maschine auf "I", drehen Sie dazu den Schlüssel (07) um eine Vierteldrehung nach rechts.
  • Seite 36 VORBEREITUNG AUF DEN MASCHINENEINSATZ 17. Stellen Sie die Menge an Reinigungsmittel in der Reinigungslösung auf das Maximum ein, drücken Sie dazu die Taste (09), bis das nebenstehende Symbol vollständig gefüllt ist. 18. Wählen Sie das Arbeitsprogramm “SCHRUBBEN / TROCKNEN”, indem Sie den Umschalter auf "C"...

  • Seite 37: Arbeitseinsatz

    Fall ein Gesamtstundenzähler (wenn eine andere Art von Stundenzähler, zum Beispiel ein Teilstundenzähler angezeigt werden soll, wenden Sie sich an das vom COMAC Kundendienstzentrum geschulte Fachpersonal). In der unteren Zeile wird die "Service"-Einstellung angezeigt (in diesem Fall keine Einstellung).

  • Seite 38: Inbetriebnahme (Ausführungen Innova 65B - Innova 75B - Innova 85B - Innova 100B - Innova 70S - Innova 70Bto)

    ARBEITSEINSATZ Senken Sie den Saugfuß, bis er den Boden berührt, drehen Sie dazu den Hebel (06) gegen den Uhrzeigersinn. Lösen Sie die Feststellbremse durch Drehen des Hebels (07) im Uhrzeigersinn. An der Bedientafel erlischt die rote Kontrollleuchte beim Parksymbol "P". ACHTUNG: Bei dem Versuch mit eingelegter Feststellbremse loszufahren, bewegt sich die Maschine nicht, da das Antriebsrad bei aktivierter Feststellbremse nicht mit Strom versorgt wird.
  • Seite 39 ARBEITSEINSATZ Im unteren Teil der Bildschirmmaske wird das Release des in der Steuerkarte eingesetzten Programms angezeigt. Die dritte Bildschirmmaske (nebenstehendes Bild) zeigt die Bedientafel. Die darauf dargestellten Symbole haben folgende Bedeutung: Geschwindigkeitsstufe für Arbeitseinsatz oder Überstellung. Wassermengenstand in der Wasseranlage der Maschine (Ausführungen mit CDS). Reinigungsmittelmengenstand in der Wasseranlage der Maschine (Ausführungen mit CDS).
  • Seite 40 ARBEITSEINSATZ Bei Auswahl des Programms “SCHRUBBEN - TROCKNEN”, erscheint die Bildschirmmaske des Steuerungsdisplays wie in der nebenstehenden Abbildung. Der Saugfuß und der Bürstenkopf senken sich auf den Fußboden sobald das Vorschubpedal gedrückt wird, an dieser Stelle beginnen der Bürstenmotor und der Saugmotor zu arbeiten. Auch das Magnetventil beginnt mit der Abgabe der Reinigungslösung auf die Bürsten.
  • Seite 41 ARBEITSEINSATZ Bei dieser Maschine lassen sich durch Drücken der Taste (03) drei verschiedene Vorschubgeschwindigkeiten einstellen, der Wechsel erfolgt stufenlos. Die Geschwindigkeitsstufe wird durch das Symbol (A) im linken oberen Teil des Steuerungsdisplay angezeigt. ACHTUNG: Die Geschwindigkeit des Rückwärtsgangs ist im Vergleich zur Geschwindigkeit des Vorwärtsgangs verringert, damit die geltenden Vorschriften für die Sicherheit am Arbeitsplatz eingehalten werden.

  • Seite 42: Einstellung Des Reinigungsmittels (Ausführung Ohne Cds)

    ARBEITSEINSATZ 38. EINSTELLUNG DES REINIGUNGSMITTELS (AUSFÜHRUNG OHNE CDS) Für die Einstellung der Reinigungslösung auf die Bürsten wie folgt vorgehen: 1. Ziehen Sie den Knauf (01), der sich im hinteren Teil der Lenksäule befindet, nach unten. Dadurch strömt die maximale Durchflussmenge aus dem Hahn im vorderen Bereich der Maschine.
  • Seite 43 ARBEITSEINSATZ 6. Durch erneutes Drücken der Taste (02) für die Einstellung des Prozentsatzes an Reinigungsmittel im Kreislauf der Wasseranlage lässt sich der Prozentsatz verändern. Der Prozentsatz an Reinigungsmittel variiert zwischen einem Minimum von 0,5 % und einem Maximum von 3,5 % bei 7 festgelegten Dosierstufen. Der Reinigungsmittelfluss stimmt dann, wenn er auf die Stärke des am Boden vorhandenen Schmutzes proportional abgestimmt ist.

  • Seite 44: Einstellung Der Vorschubgeschwindigkeit - Arbeitseinsatz (Ausführungen Innova 65B - Innova 75B - Innova 85B - Innova 100B - Innova 70S - Innova 70Bto)

    Sicherheit am Arbeitsplatz eingehalten werden. Die eingestellte Geschwindigkeitsstufe erkennt man am Symbol (02) am Steuerungsdisplay. 41. WATER MANAGEMENT KIT (Ausführungen Innova 60B) Wenn die Arbeitskapazität der Maschine erhöht werden soll, kann die am Elektroventil vorhandene Drosselbuchse für die Reinigungslösung (Extra) gegen eine geeignetere aus dem Water Management Kit getauscht werden.

  • Seite 45: Eco"-Vorrichtung (Ausführungen Innova 65B - Innova 75B - Innova 85B - Innova 100B - Innova 70S - Innova 70Bto)

    ARBEITSEINSATZ Entfernen Sie die Kunststoffschelle, die den Schlauch für die Verteilung der Reinigungslösung mit dem Magnetventil verbindet Ziehen Sie den Schlauch für die Verteilung der Reinigungslösung vom Elektroventil ab 10. Falls die Drosselbuchse für die Reinigungslösung (06) vorhanden ist, diese entfernen und gegen eine geeignetere tauschen oder die für die zu erreichende Arbeitsleistung am besten geeignete Drosselbuchse einsetzen (die Drosselbuchsen befinden sich im Water Management Kit)

  • Seite 46: Überlaufvorrichtung (Ausführungen Innova 60B)

    Vorschubpedal los, wird der Bürstenkopf nicht vom Boden angehoben, um schwere Schäden an der Maschine zu vermeiden. 44. ÜBERLAUFVORRICHTUNG (Ausführungen Innova 60B) Die Maschine ist NICHT mit einer Überlaufvorrichtung ausgestattet, da das Fassungsvermögen des Schmutzwassertanks größer ist als das Fassungsvermögen des Reinigungslösungstanks. Für außergewöhnliche Fälle gibt es eine unter dem Deckel des Schmutzwassertanks angebrachte mechanische...

  • Seite 47: Überlaufvorrichtung (Ausführungen Innova 65B - Innova 75B - Innova 85B - Innova 100B - Innova 70S - Innova 70Bto)

    ARBEITSEINSATZ Heben Sie den Saugfuß durch Drehen des Hebels (02) im Uhrzeigersinn vom Boden an. Drehen sie nach ca. 15-25 Sekunden den Schlüssel (03) um eine Vierteldrehung nach links, auf diese Weise schaltet sich die Maschine ab. Zum Einschalten den Schlüssel (03) um eine Vierteldrehung nach rechts drehen. ACHTUNG: Beim Einschalten der Maschine das Gaspedal nicht gedrückt halten.

  • Seite 48: Bei Arbeitsende

    BEI ARBEITSENDE Bei Arbeitsende und vor jeglicher Wartung folgende Maßnahmen durchführen: Bringen Sie die Maschine an einen geeigneten Ort, um das Schmutzwasser abzulassen. Stellen Sie den Hauptschalter der Maschine auf "0", drehen Sie dazu den Schlüssel am Instrumentenbrett um eine Vierteldrehung nach links. Legen Sie die Feststellbremse ein, drehen Sie dazu den Hebel im hinteren Teil der Lenksäule gegen den Uhrzeigersinn.
  • Seite 49 BEI ARBEITSENDE Entleeren Sie den Kehrgutbehälter und reinigen Sie ihn von den vorhandenen Unreinheiten (siehe Absatz “REINIGUNG DES KEHRGUTBEHÄLTERS (Ausführungen Innova 70S)”). 10. Lösen Sie die Feststellbremse, drehen Sie dazu den Hebel im hinteren Teil der Lenksäule im Uhrzeigersinn. 11. Stellen Sie den Hauptschalter der Maschine auf "I", drehen Sie dazu den Schlüssel am Instrumentenbrett um eine Vierteldrehung nach rechts.

  • Seite 50: Tägliche Wartung

    TÄGLICHE WARTUNG FÜHREN SIE ALLE WARTUNGSARBEITEN HINTEREINANDER AUS 46. ENTLEEREN DES SCHMUTZWASSERTANKS Zum Entleeren des Reinigungslösungstanks wie folgt vorgehen: Bringen Sie die Maschine an den für die Wartung vorgesehenen Platz, wählen Sie dazu über den Umschalter am Instrumentenbrett das Programm "TRANSPORT" (A). Arretieren Sie die Maschine durch Einlegen der Feststellbremse, drücken Sie das Pedal (01) und arretieren Sie es mit dem Hebel (02), der sich im hinteren Teil der Lenksäule befindet (siehe Absatz "FESTSTELL- UND BETRIEBSBREMSE").

  • Seite 51: Entleeren Des Reinigungslösungstanks (Ausführungen Innova 70S)

    TÄGLICHE WARTUNG Arretieren Sie die Maschine durch Einlegen der Feststellbremse, drücken Sie das Pedal (01) und arretieren Sie es mit dem Hebel (02), der sich im hinteren Teil der Lenksäule befindet (siehe Absatz "FESTSTELL- UND BETRIEBSBREMSE"). Drehen Sie den Hauptschalter der Maschine auf "0", drehen Sie dazu den Schlüssel (03) um eine Vierteldrehung nach links.

  • Seite 52: Reinigung Des Saugfussgestells

    TÄGLICHE WARTUNG Entfernen Sie den Ablassverschluss (04) des Reinigungslösungstanks, der sich im linken Seitenteil der Maschine befindet. ACHTUNG: Der für diesen Vorgang vorgesehene Ort muss den geltenden Umweltschutzbestimmungen entsprechen. Wiederholen Sie die oben erwähnten Arbeitsgänge für die Montage in umgekehrter Reihenfolge.

  • Seite 53: Reinigung Der Scheibenbürsten (Ausführungen Innova 60B)

    Knäufen (10). 16. Für den Wiedereinbau die Arbeitsgänge in umgekehrter Reihenfolge wiederholen 50. REINIGUNG DER SCHEIBENBÜRSTEN (Ausführungen Innova 60B) Die gründliche Reinigung der Bürsten garantiert eine bessere Sauberkeit des Bodens und eine längere Nutzungsdauer des Bürstenmotors. Zum Reinigen der Bürsten wie folgt vorgehen: Bringen Sie die Maschine an den für die Wartung vorgesehenen Platz.

  • Seite 54: Reinigung Der Scheibenbürsten (Ausführungen Innova 65B - Innova 75B - Innova 85B - Innova 100B)

    TÄGLICHE WARTUNG Prüfen Sie, ob der Bürstenkopf vom Boden angehoben ist, andernfalls den Hebel (04) gegen den Uhrzeigersinn drehen. Sobald der Bürstenkopf in die Ruhestellung kommt, stellt er seinen Betrieb ein. Drehen Sie die Bürste, bis sie aus dem Sitz der Bürstentellers ausrastet. Reinigen Sie die Bürste unter fließendem Wasser und entfernen Sie mögliche Verunreinigungen, die an den Borsten haften geblieben sind.

  • Seite 55: Reinigung Der Zylinderbürste (Ausführungen Innova 70S)

    TÄGLICHE WARTUNG Die Position der rechten und linken Bürste sollte täglich umgekehrt werden. Falls die Bürsten nicht mehr neu sind und verformte Borsten haben, sollten sie vorzugsweise wieder in der gleichen Position montiert werden (die rechte Bürste rechts und die linke Bürste links), damit eine unterschiedliche Schrägstellung der Borsten nicht zu Überlastungen des Bürstenmotors und übermäßigen Vibrationen führt.

  • Seite 56: Reinigung Des Kehrgutbehälters (Ausführungen Innova 70S)

    TÄGLICHE WARTUNG Reinigen Sie mit einem feuchten Lappen sorgfältig den Spritzschutzgummi, der sich an der linken Seite des Bürstenkopfgestells und im rechten Gehäuse befindet. Wiederholen Sie die oben erwähnten Arbeitsgänge für die Montage in umgekehrter Reihenfolge. ACHTUNG: Für die richtige Montage der Bürste muss die Spitze zur Vorderseite der Maschine gewandt sein.

  • Seite 57: Reinigung Des Filters Des Schmutzwassertanks

    TÄGLICHE WARTUNG 54. REINIGUNG DES FILTERS DES SCHMUTZWASSERTANKS Die gründliche Reinigung des Filters des Schmutzwassertanks garantiert eine bessere Sauberkeit des Bodens und eine längere Nutzungsdauer des Saugmotors. Zum Reinigen des Filters des Schmutzwassertanks wie folgt vorgehen: Bringen Sie die Maschine an den für die Wartung vorgesehenen Platz, wählen Sie dazu über den Umschalter am Instrumentenbrett das Programm "TRANSPORT"...

  • Seite 58: Wöchentliche Wartung

    WÖCHENTLICHE WARTUNG 55. REINIGUNG DES SCHMUTZWASSERTANKS Eine gründliche Reinigung des Schmutzwassertanks garantiert eine längere Nutzungsdauer der Maschine. Zum Reinigen des Schmutzwassertanks wie folgt vorgehen: Bringen Sie die Maschine an den für die Wartung vorgesehenen Platz, wählen Sie dazu über den Umschalter am Instrumentenbrett das Programm "TRANSPORT" (A). Arretieren Sie die Maschine durch Einlegen der Feststellbremse, drücken Sie das Pedal (01) und arretieren Sie es mit dem Hebel (02), der sich im hinteren Teil der Lenksäule befindet (siehe Absatz "FESTSTELL- UND BETRIEBSBREMSE").

  • Seite 59: Reinigung Des Reinigungslösungstanks (Ausführungen Innova 70S)

    WÖCHENTLICHE WARTUNG Arretieren Sie die Maschine durch Einlegen der Feststellbremse, drücken Sie das Pedal (01) und arretieren Sie es mit dem Hebel (02), der sich im hinteren Teil der Lenksäule befindet (siehe Absatz "FESTSTELL- UND BETRIEBSBREMSE"). Drehen Sie den Hauptschalter der Maschine auf "0", drehen Sie dazu den Schlüssel (03) um eine Vierteldrehung nach links.

  • Seite 60: Reinigen Des Wasseranlagenfilters

    WÖCHENTLICHE WARTUNG Arretieren Sie die Maschine durch Einlegen der Feststellbremse, drücken Sie das Pedal (01) und arretieren Sie es mit dem Hebel (02), der sich im hinteren Teil der Lenksäule befindet (siehe Absatz "FESTSTELL- UND BETRIEBSBREMSE"). Drehen Sie den Hauptschalter der Maschine auf "0", drehen Sie dazu den Schlüssel (03) um eine Vierteldrehung nach links.

  • Seite 61: Reinigung Des Saugschlauchs (Ausführungen Innova 65B - Innova 75B - Innova 85B - Innova 100B - Innova 70Bto)

    WÖCHENTLICHE WARTUNG Arretieren Sie die Maschine durch Einlegen der Feststellbremse, drücken Sie das Pedal (01) und arretieren Sie es mit dem Hebel (02), der sich im hinteren Teil der Lenksäule befindet (siehe Absatz "FESTSTELL- UND BETRIEBSBREMSE"). Drehen Sie den Hauptschalter der Maschine auf "0", drehen Sie dazu den Schlüssel (03) um eine Vierteldrehung nach links.

  • Seite 62: Reinigung Des Saugschlauchs (Ausführungen Innova 70S)

    WÖCHENTLICHE WARTUNG Trennen Sie den Saugschlauch (04) von dem im Saugfußgestell vorhandenen Saugstutzen (05). Umfassen Sie den an der rechten Seite des Schmutzwassertanks befindlichen Griff. Heben Sie den Schmutzwassertank an, bis der Sicherheitsfeststeller an der letzten Stelle eingehakt werden kann. Entfernen Sie den Saugschlauch (06) vom Schmutzwassertank.

  • Seite 63: Reinigung Des Reinigungsmittelkanisters (Ausführungen Mit Cds)

    WÖCHENTLICHE WARTUNG Trennen Sie den Saugschlauch (04) von dem im Saugfußgestell vorhandenen Saugstutzen (05). Trennen Sie den Saugschlauch (06) des Kehrgutbehälters von dem im Bürstenkopfgestell vorhandenen Stutzen (07). Umfassen Sie den an der rechten Seite des Schmutzwassertanks befindlichen Griff. Heben Sie den Schmutzwassertank an, bis der Sicherheitsfeststeller an der letzten Stelle eingehakt werden kann.
  • Seite 64 WÖCHENTLICHE WARTUNG Drehen Sie den Hauptschalter der Maschine auf "0", drehen Sie dazu den Schlüssel (03) um eine Vierteldrehung nach links. Ziehen Sie den Schlüssel vom Instrumentenbrett ab. Öffnen Sie das Fach (04) im vorderen Teil der Lenksäule. Entfernen Sie den Verschluss (05) des Reinigungsmittelkanisters (06). Entfernen Sie den Reinigungsmittelkanister (06) von der Maschine.

  • Seite 65: Ausserordentliche Wartung

    AUSSERORDENTLICHE WARTUNG 62. AUSTAUSCH DER SAUGFUSSGUMMIS (Ausführungen Innova 60B) Ein ordnungsgemäßer Zustand der am Saugfuß angebrachten Gummis garantiert eine bessere Trocknung des Bodens und eine längere Nutzungsdauer des Saugmotors. Für den Austausch der Gummis am Saugfuß wie folgt vorgehen: Bringen Sie die Maschine an den für die Wartung vorgesehenen Platz.

  • Seite 66: Austausch Der Saugfussgummis (Ausführungen Innova 65B - Innova 75B - Innova 85B - Innova 100B - Innova 70Bto)

    AUSSERORDENTLICHE WARTUNG Zum Auswechseln des hinteren Gummis des Saugfußgestells gehen Sie wie folgt vor: 1. Die Flügelmuttern (10) waagrecht stellen. 2. Entfernen Sie die vorderen Gummileisten (11). 3. Den Gummistreifen (12) abnehmen und tauschen. 4. Für den Wiedereinbau des Gummistreifens in umgekehrter Reihenfolge vorgehen. 63.

  • Seite 67: Saugfusseinstellung (Ausführungen Innova 60B)

    Den Gummistreifen (12) abnehmen und tauschen. Für den Wiedereinbau des Gummistreifens in umgekehrter Reihenfolge vorgehen. 64. SAUGFUSSEINSTELLUNG (Ausführungen Innova 60B) Eine ordnungsgemäßer Abstand zwischen der am Saugfuß angebrachten Gummis und dem Boden garantiert eine bessere Trocknung des Bodens und eine längere Nutzungsdauer des Saugmotors.

  • Seite 68: Saugfusseinstellung (Ausführungen Innova 65B - Innova 75B - Innova 85B - Innova 100B - Innova 70S - Innova 70Bto)

    AUSSERORDENTLICHE WARTUNG Falls es erforderlich sein sollte die Neigung des Gummis im Mittelteil zu vergrößern, muss die Schraube (06) eingedreht werden, zum Verringern die Schraube (06) ausdrehen. Während der Fahrt muss der hintere Gummi gleichmäßig auf der ganzen Länge um ca. 30° - 45° leicht nach hinten gebogen sein.

  • Seite 69: Austausch Der Scheibenbürste (Ausführungen Innova 60B)

    AUSSERORDENTLICHE WARTUNG 66. AUSTAUSCH DER SCHEIBENBÜRSTE (Ausführungen Innova 60B) Die ordnungsgemäße Zustand der Bürsten garantiert eine bessere Sauberkeit des Bodens und eine längere Nutzungsdauer des Bürstenmotors. Zum Austauschen der Bürste wie folgt vorgehen: Bringen Sie die Maschine an den für die Wartung vorgesehenen Platz.

  • Seite 70: Austausch Der Zylinderbürste (Ausführungen Innova 70S)

    AUSSERORDENTLICHE WARTUNG Arretieren Sie die Maschine durch Einlegen der Feststellbremse, drücken Sie das Pedal (01) und arretieren Sie es mit dem Hebel (02), der sich im hinteren Teil der Lenksäule befindet (siehe Absatz "FESTSTELL- UND BETRIEBSBREMSE"). ACHTUNG: Um schwere Verletzungen an den Händen zu vermeiden, sollten immer Schutzhandschuhe getragen werden.

  • Seite 71: Austausch Des Bürstenkopfgestells (Ausführungen Innova 65B - Innova 75B - Innova 85B - Innova 100B)

    AUSSERORDENTLICHE WARTUNG Entfernen Sie bei hochgestelltem Bürstenkopf das rechte Gehäuse (04) durch Aushaken der Feststellscharniere (05). Ziehen Sie die auszuwechselnde Bürste aus dem Tunnel. Stecken Sie die Bürste (Seite mit 5 Zähnen) in den Tunnel ein, bis sie in der Führungsnabe einrastet, die sich auf der gegenüberliegenden Seite des Tunnels befindet.

  • Seite 72: Spülen Des Dosiersystems (Ausführungen Mit Cds)

    AUSSERORDENTLICHE WARTUNG 7. Lösen Sie die Schrauben (05), um das Gehäuse (04), das ersetzt werden soll, vom Bürstenkopfgestell zu lösen. in der nebenstehenden Abbildung ist das linke Gehäuse dargestellt. 8. Befestigen Sie das neue Gehäuse am Bürstenkopfgestell (siehe Absatz "MONTAGE DER BÜRSTENKOPFGEHÄUSE").
  • Seite 73 AUSSERORDENTLICHE WARTUNG Öffnen Sie das Fach (05) im vorderen Teil der Lenksäule. Lösen Sie den Verschluss (06) des Reinigungsmittelkanisters (07). 10. Entfernen Sie den Reinigungsmittelkanister (07) von der Maschine. 11. Befüllen Sie den Tank mit Frischwasser. ACHTUNG: Befüllen Sie den Tank mit sauberem Wasser, das eine Temperatur von höchstens 50°C und mindestens 10°C aufweist.
  • Seite 74 AUSSERORDENTLICHE WARTUNG 17. Drehen Sie den Hauptschalter der Maschine auf "I", drehen Sie dazu den Schlüssel (03) um eine Vierteldrehung nach rechts. 18. Sobald der Arbeitsbildschirm am Steuerungsdisplay erscheint, die Taste (08) drücken. 19. Stellen Sie die Wassermenge in der Reinigungslösung auf das Maximum ein, drücken Sie dazu die Taste (08), bis das nebenstehende Symbol vollständig gefüllt ist.
  • Seite 75 AUSSERORDENTLICHE WARTUNG 24. Warten Sie ein paar Minuten, in der Regel 2-4 Minuten, damit das Dosiersystem gereinigt werden kann. 25. Leeren Sie den Reinigungslösungstank und den Reinigungsmittelkanister vollständig. ACHTUNG: Während dieses Vorgangs gibt Maschine Reinigungslösung ab 26. Wählen Sie mithilfe des Umschalters am Instrumentenbrett das Programm "TRANSPORT" (C).

  • Seite 76: Funktionskontrolle

    FUNKTIONSKONTROLLE 71. NICHT AUSREICHEND WASSER AUF DEN BÜRSTEN Prüfen Sie, ob sich Wasser im Reinigungslösungstank befindet. Die Menge, die im Tank enthalten ist, kann mit Hilfe des Füllstandschlauchs (01) kontrolliert werden, der sich im vorderen linken Teil des Sitzes befindet. Prüfen Sie, ob der Hahn der Reinigungslösung offen ist, prüfen Sie, ob der Knauf (02) im hinteren Teil der Lenksäule komplett abgesenkt ist.

  • Seite 77: Der Bürstenmotor Funktioniert Nicht (Ausführungen Innova 60B)

    FUNKTIONSKONTROLLE 76. DER BÜRSTENMOTOR FUNKTIONIERT NICHT (AUSFÜHRUNGEN INNOVA 60B) ACHTUNG! Um Schäden an den Böden zu vermeiden, schaltet sich der Motor erst beim Vorrücken der Maschine ein Prüfen Sie anhand des im Uhrzeigersinn gedrehten rechten Hebels (01), ob der Bürstenkopf beim Fahren im Vorwärtsgang abgesenkt ist.

  • Seite 78: Schmelzsicherungen Und Thermoschütze

    Reinigungslösungstank nicht nur Wasser einzufüllen, sondern die richtige Mischung aus Wasser und Reinigungsmittel. Wenn das Dosierungssystem außer Betrieb ist, wird der Wasserfluss über den an der Lenksäule angebrachten Hahn gesteuert. Für Reparaturzwecke wenden Sie sich bitte an einen Autorisierten COMAC Kundendienst.

  • Seite 79: Entsorgung

    ENTSORGUNG Entsorgen Sie die Maschine bei einem Verschrottungsbetrieb oder einer zugelassenen Sammelstelle. Vor der Verschrottung der Maschine ist es notwendig, folgende Materialien zu entfernen und zu trennen. Diese müssen unter Einhaltung der gültigen Bestimmung zum Umweltschutz einer getrennten Sammlung zugeführt werden: •...

  • Seite 80: Wahl Und Gebrauch Der Bürsten

    Maschinen mit mehreren Bürsten, wo sich die Zentrierung der Schleifbürsten besonders schwierig gestaltet. TABELLE ZUR BÜRSTENAUSWAHL Maschine Code Borstentyp Länge. Anmerkungen ∅ ∅ Anz.° Bürsten Borsten Bürste. 404627 405630 405629 Innova 60B 405628 SCHLEIFEND 405627 NYLON 405519 TREIBTELLER 422189 422971 Innova 65B 422972 422981 SCHLEIFEND 422973 TREIBTELLER 427715...

  • Seite 81: Eg-Konformitätserklärung

    37050 Santa Maria di Zevio (VR) erklärt hiermit unter alleiniger Verantwortung, dass die Produkte SCHEUERSAUGMASCHINEN Mod. Innova 60B – Innova 65B – Innova 75B – Innova 85B – Innova 100B – Innova 70S - Innova 70BTO den Vorgaben folgender Richtlinien entsprechen: •...
  • Seite 84 COMAC Spa Via Maestri del Lavoro, 13 - 37059 S.Maria di Zevio (Verona) Italien Tel. +39 045 8774222 r.a. - Fax +39 045 8750303 - E-Mail:comac@comac.it - www.comac.it...
