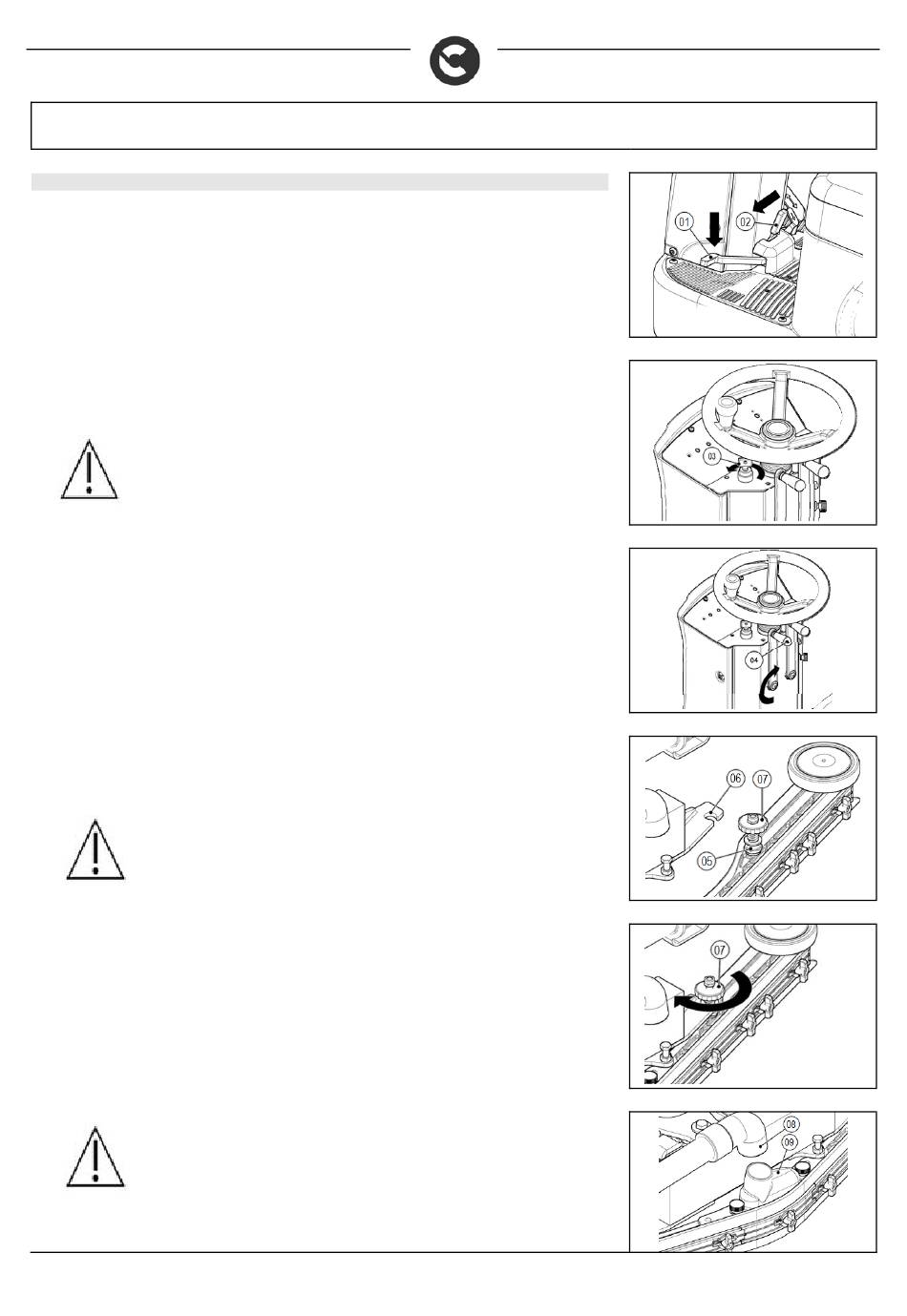

26. SAUGFUSSMONTAGE (Ausführungen Innova 60B)
Für die Montage des Saugfußes, der aus Verpackungsgründen separat von der Maschine geliefert
wird, wie folgt vorgehen:
1. Arretieren Sie die Maschine durch Einlegen der Feststellbremse, drücken Sie das Pedal (01)
und arretieren Sie es mit dem Hebel (02), der sich im hinteren Teil der Lenksäule befindet
(siehe Absatz "FESTSTELL- UND BETRIEBSBREMSE").
2. Drehen Sie den Hauptschalter der Maschine auf "0", drehen Sie dazu den Schlüssel (03) um
eine Vierteldrehung nach links.
3. Ziehen Sie den Schlüssel von der Bedientafel ab.
ACHTUNG: Um schwere Verletzungen an den Händen zu vermeiden, sollten
immer Schutzhandschuhe getragen werden.
4. Prüfen Sie, ob der Saugfußanschluss vom Boden angehoben ist, andernfalls den Hebel (04)
im Uhrzeigersinn drehen.
5. Stecken Sie zuerst den rechten Zapfen (05) des Saugfußes in den rechten Schlitz (06) des
Saugfußanschlusses, achten Sie dabei darauf, dass die Feder und die Unterlegscheibe über
dem Teller des Saugfußanschlusses gehalten werden.
ACHTUNG: Um diesen Vorgang zu erleichtern, muss das am Zapfen
angebrachte Handrad (07) zuvor gelockert werden.
6. Wiederholen Sie den eben beschriebenen Vorgang auch für den linken Zapfen.
7. Ziehen Sie dann die Handräder (07) fest, um die Position des Saugfußes zu arretieren.
8. Stecken Sie schließlich den Saugschlauch (08) des Saugfußes in die entsprechende Muffe
(09) des Saugstutzens.
ACHTUNG: Der Saugfuß wurde werkseitig eingestellt, sollte die Einstellung
dennoch geändert werden müssen lesen Sie die Absätze "EINSTELLUNG DES
SAUGFUSSES" und "EINSTELLUNG DES SAUGFUSSANSCHLUSSES".
