Installation - Fusion MS-AV700i Bedienungsanleitung

SiriusXM-Tuner
SiriusXM-Tuner
ODER
ODER
SiriusXM
MS-BT200
MS-BT200
Bluetooth-Modul Bluetooth-Modul
ANTENNA ANTENNE
L (white)
ZONE 1
ZONE 1
R (RED)
SUB (ORANGE)
L (white) L (weiß)
ZONE 2
ZONE 2
R (RED) R (ROT)
SUB (ORANGE)
SUBWOOFER (ORANGE)
L (weiß)
L (white)
ZONE 3
ZONE 3
R (RED) R (ROT)
SUBWOOFER (ORANGE) SUB (ORANGE)
L (weiß)
L (white)
ZONE 4 ZONE 4
R (ROT)
R (RED)
SUBWOOFER (ORANGE)
SUB (ORANGE)
WEISS WHITE
LINKS LEFT
AUX-EINGANG AUX INPUT
ROT RED
RIGHT
RECHTS
YELLOW
GELB
VIDEO-AUSGANG VIDEO OUTPUT
33
"FERNBEDIENUNG
REMOTE CONTROL
(NMEA2000)"
(NMEA2000)
USB-ANSCHLUSS
USB CONNECTION
(iPod, iPhone, MTP-Gerät,
(MS-AV700 ONLY)
USB-Speichergerät oder
(USB storage device or
FUSION-Dock)
FUSION dock)
ETHERNET-ANSCHLUSS
ETHERNET CONNECTION
WHITE WEISS
LINKS LEFT
WEISS/SCHWARZ WHITE/BLACK
ZONE 1
ZONE 1
GREY GRAU
RIGHT
RECHTS
GRAU/SCHWARZ
GREY/BLACK
GREEN GRÜN
LEFT
LINKS
GRÜN/SCHWARZ GREEN/BLACK
ZONE 2 ZONE 2
PURPLE LILA
RIGHT
RECHTS
LILA/SCHWARZ
PURPLE/BLACK
BATTERY
YELLOW GELB BATTERIE
(+12VDC)
(+12VDC)
RED ROT ACCESSORY
ZUBEHÖRTEIL
(+12VDC)
(+12VDC)"
SCHWARZ BLACK
LILA/SCHWARZ NEGATIVE GROUND
NEGATIVE ERDUNG
(GND) (GND)
BLUE
BLAU
VERSTÄRKER AN
AMPLIFIER ON (OUT)
(AUS)
ORANGE ORANGE
DIM (Eingang)
DIM (input) +12VDC
+12VDC
BROWN BRAUN
TELEFONSTUMMSCHALTUNG
TELEMUTE (input) -12VDC
(Eingang) -12VDC

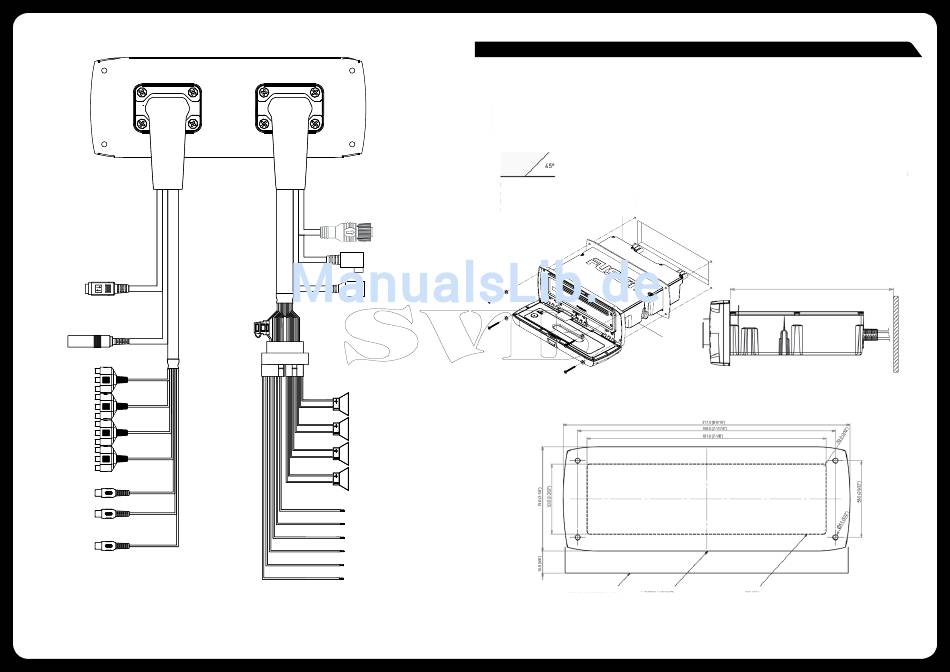

INSTALLATION

FALLS IRGENDWELCHE MODIFIKATIONEN AM BOOT ERFORDERLICH SIND, WIE ZUM BEISPIEL BOHRLÖCHER,
EMPFIEHLT FUSION, DASS SIE SICH VORHER AN IHREN BOOTSHÄNDLER ODER HERSTELLER WENDEN.
>> Bringen Sie die Dichtungen an.
>> Führen Sie das Gerät in das Montageloch ein.
>> Klappen Sie die Vorderseite nach unten, um die Montageschraubenpositionen freizulegen.
>> Benutzen Sie entweder die 4 mitgelieferten Holzschrauben oder 4 bearbeitete Schrauben zusammen mit Metallklemmen, um das Gerät in der
richtigen Position zu fixieren.
Hinweis: Das Hauptgerät darf nicht in einem
Winkel von mehr als 45° zur horizontalen
Ebene montiert werden. Ein Nichtbeachten
der Montageanweisungen könnte zum
Garantieverlust führen.
MINDESTABSTAND ZUM ÖFFNEN DER TÜR
PRODUKTUMRISS
VERKABELUNG
Vorsicht: Der MS-IP700i und MS-AV700i sind für Schiffe mit einem 12-V-Gleichstrom-
System mit negativer Erdung vorgesehen.
Hinweis: Unter bestimmten Umständen kann ein
Hinterriemen oder eine Klammer an der Rückseite des
Geräts erforderlich sein (Riemen/Klammer sind nicht
im Lieferumfang eingeschlossen).
Die fachgerechte Montage ist sehr wichtig, um
einen korrekten Betrieb sicherzustellen. Wählen
Sie eine Position, die genug Raum für ausreichende
Luftzirkulation hinter dem Gehäuse lässt, bei minimaler
Aussetzung gegenüber Feuchtigkeit. Lassen Sie
ausreichend Platz hinter dem Gerät für den Kabelbaum
(ca. 5 bis 7,6 cm bzw. 2 bis 3 Zoll).
Empfohlener Mindestabstand 205mm (8-3/32 Zoll)
AUSSCHNITT
34
