EK-AIO BASIC 240
UNC 6-32 x 6 mm
(4x)
EK-AIO BASIC 360
UNC 6-32 x 6 mm
(12x)

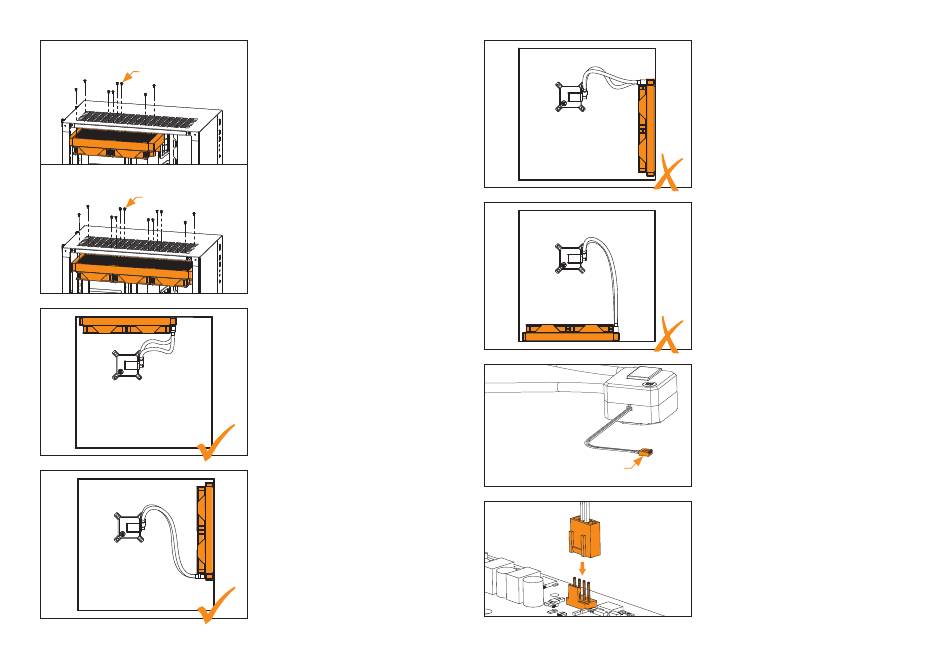

ШАГ 7: УСТАНОВКА БЛОКА
ВЕНТИЛЯТОРОВ И РАДИАТОРА В
КОРПУС ПК (AMD)
С помощью винтов UNC 6-32 x 6мм прикрепите
блок радиатора и вентилятора(ов) к корпусу ПК.
Радиатор сверху (рекомендуется)
Вертикальное размещение радиатора
трубкой внизу (рекомендуется)
4-выводной соединитель
с
- 70 -
Вертикальное размещение радиатора
трубкой вверх (не оптимально)
Радиатор внизу (следует избегать)
ШАГ 8: НАСОС –
СОЕДИНИТЕЛЬНЫЕ КАБЕЛИ (AMD)
Присоедините 4-выводной соединитель ШИМ
насоса к материнской плате.
