PASO 7: INSTALACIÓN DEL
CONJUNTO DE VENTILADORES Y
RADIADOR EN UNA CARCASA DE
ORDENADOR (AMD)

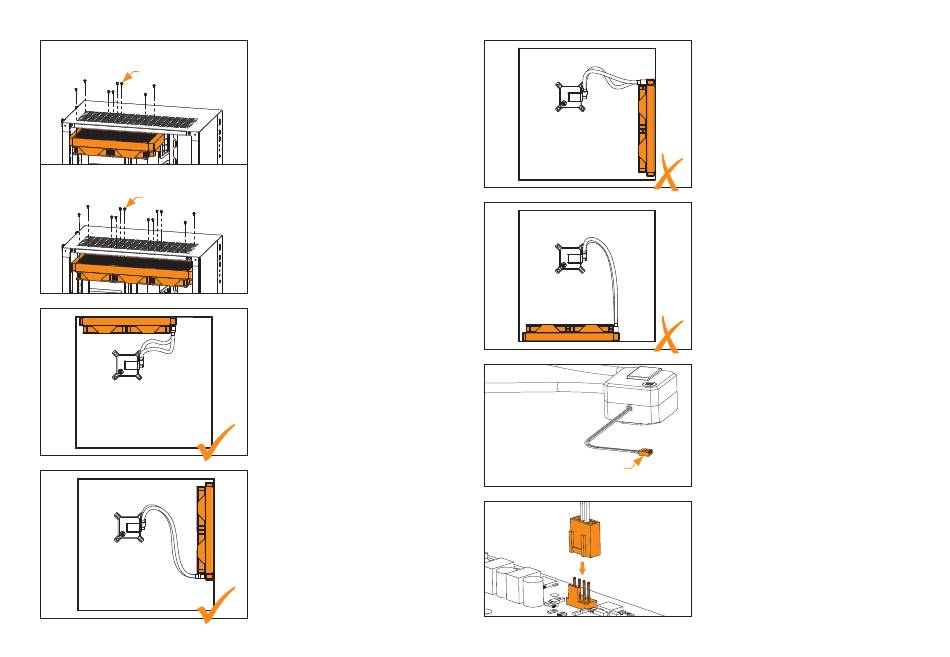

Fije el conjunto del radiador y el/los
ventilador(es) a la carcasa del ordenador con
los tornillos UNC 6-32 x 6 mm.
Radiador en la parte superior (recomendado)
Colocación vertical del radiador con tubería en
la parte inferior (recomendado)
Conector de 4 pines
- 30 -
Colocación vertical del radiador con tubería en
la parte superior (no óptima)
Radiador en la parte inferior (debe evitarse)
PASO 8: BOMBA – CONEXIÓN DE LOS
CABLES (AMD)
Enchufe el conector PWM de 4 pines de la
bomba a la placa base.
