All manuals and user guides at all-guides.com

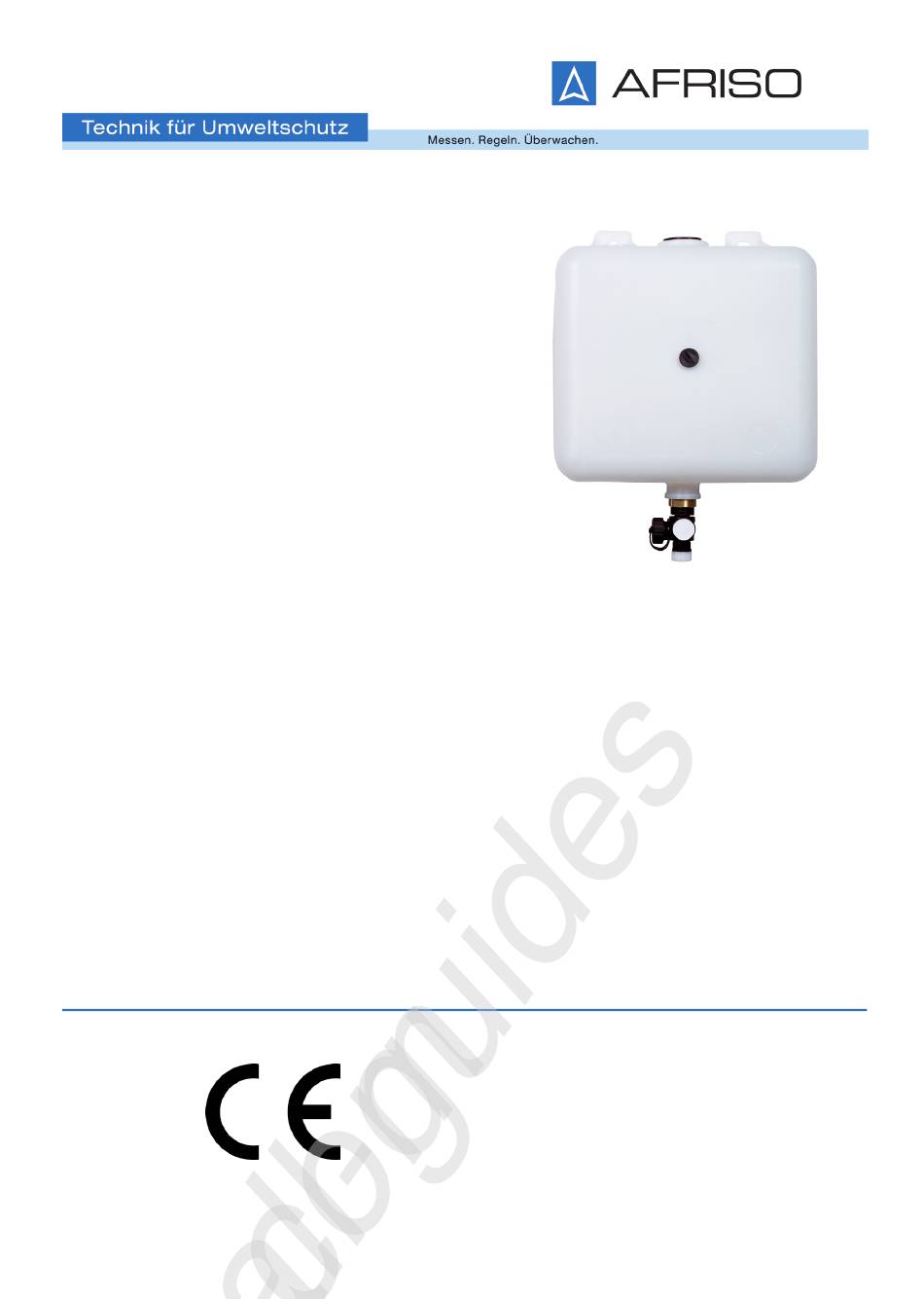

Betriebsanleitung
Solar-Auffangbehälter
Copyright 2015 AFRISO-EURO-INDEX GmbH. Alle Rechte vorbehalten.
Lindenstraße 20
74363 Güglingen
Telefon +49 7135-102-0
Service +49 7135-102-211
Telefax +49 7135-102-147
info@afriso.com
Version: 10.2015.0
www.afriso.com
ID: 900.000.0619

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für AFRISO SWF 01

Inhaltszusammenfassung für AFRISO SWF 01

  • Seite 1 All manuals and user guides at all-guides.com Betriebsanleitung Solar-Auffangbehälter Copyright 2015 AFRISO-EURO-INDEX GmbH. Alle Rechte vorbehalten. Lindenstraße 20 74363 Güglingen Telefon +49 7135-102-0 Service +49 7135-102-211 Telefax +49 7135-102-147 info@afriso.com Version: 10.2015.0 www.afriso.com ID: 900.000.0619...
  • Seite 2 All manuals and user guides at all-guides.com Über diese Betriebsanleitung Über diese Betriebsanleitung Diese Betriebsanleitung beschreibt den Solar-Auffangbehälter (im folgenden auch „Produkt“). Diese Betriebsanleitung ist Teil des Produkts. • Sie dürfen das Produkt erst benutzen, wenn Sie die Betriebsanleitung vollständig gelesen und verstanden haben. •...

  • Seite 3: Informationen Zur Sicherheit

    All manuals and user guides at all-guides.com Informationen zur Sicherheit Informationen zur Sicherheit Warnhinweise und Gefahrenklassen In dieser Betriebsanleitung finden Sie Warnhinweise, die auf potenzielle Gefahren und Risiken aufmerksam machen. Zusätzlich zu den Anweisungen in dieser Betriebsanleitung müssen Sie alle am Einsatzort des Produktes geltenden Bestimmungen, Normen und Sicherheitsvorschriften beachten.
  • Seite 4 All manuals and user guides at all-guides.com Informationen zur Sicherheit Bestimmungsgemäße Verwendung Dieses Produkt eignet sich ausschließlich zum Auffangen der Solarflüssig- keit von Solaranlagen. Eine andere Verwendung ist nicht bestimmungsgemäß und verursacht Gefahren. Stellen Sie vor Verwendung des Produkts sicher, dass das Produkt für die von Ihnen vorgesehene Verwendung geeignet ist.

  • Seite 5: Transport Und Lagerung

    All manuals and user guides at all-guides.com Transport und Lagerung Qualifikation des Personals Arbeiten an und mit diesem Produkt dürfen nur von Fachkräften vorgenom- men werden, die den Inhalt dieser Betriebsanleitung und alle zum Produkt gehörenden Unterlagen kennen und verstehen. Die Fachkräfte müssen aufgrund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen in der Lage sein, mögliche Gefährdungen vorherzusehen und zu erkennen, die durch den Einsatz des Produkts entstehen können.

  • Seite 6: Produktbeschreibung

    All manuals and user guides at all-guides.com Produktbeschreibung Produktbeschreibung Übersicht A. Metallrohr vom Sicherheitsventil kommend B. Ablassschraube C. Verschlusskappe D. Flüssigkeitsvorlage Lieferumfang Teile Menge Solar-Auffangbehälter 1 Stück 2 Stück Schraube DIN 571-8 x 80 Allzweckdübel 2 Stück Scheibe 17 x 8,4 x 1 2 Stück Halbschlauchfolie 0,12 m...
  • Seite 7 All manuals and user guides at all-guides.com Produktbeschreibung Anwendungsbeispiel(e) A. Sicherheitsventil E. Ablasshahn B. Verbindungsleitung (Metallrohr) F. Rücklauf C. Solar-Auffangbehälter G. Vorlauf D. Flüssigkeitsvorlage H. Solarpumpengruppe Solar-Auffangbehälter...
  • Seite 8 All manuals and user guides at all-guides.com Produktbeschreibung Funktion Das Produkt wird über eine Rohrleitung mit dem Sicherheitsventil der Solar- pumpengruppe verbunden. Bei Systemüberdruck sammelt das Produkt die ausgeschiedene Solarflüssigkeit. Eine Flüssigkeitsvorlage von 1 bis 1,5 l Solarflüssigkeit sorgt dafür, dass sich das Produkt bei schlagartigem Austritt von Solarflüssigkeit aus der Anlage nicht zu sehr erhitzt.

  • Seite 9: Montage

    All manuals and user guides at all-guides.com Montage Montage WARNUNG VERBRENNUNGEN DURCH HEISSE FLÜSSIGKEIT Flüssigkeit in Anlage steht unter einem hohen Druck und kann Temperaturen bis über 100 °C erreichen. • Stellen Sie sicher, dass die Flüssigkeit abgekühlt ist, bevor Sie das Produkt montieren.
  • Seite 10 All manuals and user guides at all-guides.com Montage Abbildung 1: Platzierung des Solar-Auffangbehälters 160 mm 1. Bohren Sie zwei Löcher im Abstand von 160 mm in die Wand. Achten Sie auf die horizontale Ausrichtung. 2. Verwenden Sie die beiliegenden Dübel und Schrauben für die Befestigung.
  • Seite 11 All manuals and user guides at all-guides.com Montage Produkt anschließen WARNUNG ÄTZENDE FLÜSSIGKEIT Solarflüssigkeit kann zu Vergiftungen und Verätzungen führen. • Schalten Sie vor Beginn der Arbeiten die Solarpumpengruppe ab. • Beachten Sie alle Sicherheitshinweise für die Solarflüssigkeit. • Tragen Sie die erforderliche persönliche Schutzausrüstung. •...
  • Seite 12 All manuals and user guides at all-guides.com Montage 3. Führen Sie das freie Ende des Metallrohrs mindestens 10 cm in die Öffnung des Produkts (A) ein. min. 10 cm Produkt befüllen WARNUNG ÄTZENDE FLÜSSIGKEIT Solarflüssigkeit kann zu Vergiftungen und Verätzungen führen. •...

  • Seite 13: Betrieb

    All manuals and user guides at all-guides.com Betrieb Betrieb WARNUNG ÄTZENDE FLÜSSIGKEIT Solarflüssigkeit kann zu Vergiftungen und Verätzungen führen. • Beachten Sie alle Sicherheitshinweise für die Solarflüssigkeit. • Tragen Sie die erforderliche persönliche Schutzausrüstung. • Vermeiden Sie jeglichen Kontakt der Solarflüssigkeit mit Haut, Augen und Schleimhäuten.

  • Seite 14: Wartung

    All manuals and user guides at all-guides.com Wartung Wartung Wartungsintervalle Zeitpunkt Tätigkeit 1 x jährlich Prüfen Sie das Produkt auf Beschädigungen oder Verschmutzungen. Regelmäßig Stellen Sie sicher, dass das Produkt und dessen Umgebung stets sauber, zugänglich und einseh- bar ist. Stellen Sie sicher, dass noch 1 bis 1,5 Liter Solar- flüssigkeitsvorhalt im Produkt vorhanden sind.

  • Seite 15: Außerbetriebnahme Und Entsorgung

    4. Entsorgen Sie das Produkt. Rücksendung Vor einer Rücksendung Ihres Produkts müssen Sie sich mit uns in Verbin- dung setzen. Gewährleistung Informationen zur Gewährleistung finden Sie in unseren Allgemeinen Geschäftsbedingungen im Internet unter www.afriso.com oder in Ihrem Kauf- vertrag. Solar-Auffangbehälter...

  • Seite 16: Ersatzteile Und Zubehör

    All manuals and user guides at all-guides.com Ersatzteile und Zubehör Ersatzteile und Zubehör HINWEIS BESCHÄDIGUNG DURCH UNGEEIGNETE TEILE • Verwenden Sie nur Original Ersatz- und Zubehörteile des Herstellers. Nichtbeachtung dieser Anweisung kann zu Sachschäden führen. Produkt Artikelbezeichnung Art.-Nr. Abbildung Solar-Auffangbehälter 77848 Solar-Auffangbehälter 77796...
  • Seite 17 All manuals and user guides at all-guides.com Operating instructions Collector tank for solar liquid Copyright 2015 AFRISO-EURO-INDEX GmbH. All rights reserved. Lindenstraße 20 74363 Güglingen Telefon+49 7135 102-0 Service+49 7135-102-211 Telefax +49 7135-102-147 info@afriso.com Version: 10.2015.0 www.afriso.com ID: 900.000.0619...
  • Seite 18 All manuals and user guides at all-guides.com About these operating instructions About these operating instructions These operating instructions describe the collector tank for solar liquid (also referred to as "product" in these operating instructions). These operating instructions are part of the product. •...

  • Seite 19: Information On Safety

    All manuals and user guides at all-guides.com Information on safety Information on safety Safety messages and hazard categories These operating instructions contain safety messages to alert you to poten- tial hazards and risks. In addition to the instructions provided in these oper- ating instructions, you must comply with all directives, standards and safety regulations applicable at the installation site of the product.
  • Seite 20 All manuals and user guides at all-guides.com Information on safety Intended use This product may only be used to collect solar liquid in solar systems. Any use other than the application explicitly permitted in these operating instructions is not permitted and causes hazards. Verify that the product is suitable for the application planned by you prior to using the product.

  • Seite 21: Transport And Storage

    All manuals and user guides at all-guides.com Transport and storage Qualification of personnel Only appropriately trained persons who are familiar with and understand the contents of these operating instructions and all other pertinent product doc- umentation are authorized to work on and with this product. These persons must have sufficient technical training, knowledge and expe- rience and be able to foresee and detect potential hazards that may be caused by using the product...

  • Seite 22: Product Description

    All manuals and user guides at all-guides.com Product description Product description Overview A. Metal pipe from safety valve B. Bleed screw C. Cap D. Basic liquid volume Scope of delivery Parts Quantity Collector tank for solar liquid 1 piece 2 piece Screw DIN 571-8 x 80 Dowel 2 piece...
  • Seite 23 All manuals and user guides at all-guides.com Product description Application example(s) A. Safety valve E. Drain valve B. Connection line (metal pipe) F. Return C. Collector tank for solar liquid G. Flow D. Basic liquid volume H. Solar pump assembly Collector tank for solar liquid...
  • Seite 24 All manuals and user guides at all-guides.com Product description Function The product is connected to the safety valve of the solar pump assembly via a pipe. In the case of system overpressure, the product collects escaping solar liquid. A basic volume of 1 to 1.5 l of solar liquid helps to avoid overheating of the product if solar liquid escapes suddenly from the system.
  • Seite 25 All manuals and user guides at all-guides.com Mounting Mounting WARNING BURNS CAUSED BY HOT LIQUID The liquid in the system is under high pressure and can have temperatures of more than 100 °C. • Verify that the liquid has cooled down before mounting the product. Failure to follow these instructions can result in death, serious injury or equipment damage.
  • Seite 26 All manuals and user guides at all-guides.com Mounting Fig. 1: Mounting position of the collector tank for solar liquid 160 mm 1. Drill two holes into the wall with a distance of 160 mm in between. Verify horizontal alignment. 2. Use the enclosed dowels for mounting.
  • Seite 27 All manuals and user guides at all-guides.com Mounting Connecting the product WARNING CAUSTIC LIQUID Solar liquid can cause poisoning and chemical burns. • Switch off the solar pump assembly prior to starting the work. • Observe all safety information with regard to the solar liquid. •...
  • Seite 28 All manuals and user guides at all-guides.com Mounting 3. Insert the free end of the metal pipe at least 10 cm into the open- ing of the product (A). Min. 10 cm Filling the product WARNING CAUSTIC LIQUID Solar liquid can cause poisoning and chemical burns. •...

  • Seite 29: Operation

    All manuals and user guides at all-guides.com Operation Operation WARNING CAUSTIC LIQUID Solar liquid can cause poisoning and chemical burns. • Observe all safety information with regard to the solar liquid. • Use the required personal protective equipment. • Avoid contact of the solar liquid with skin, eyes and mucous membranes. Failure to follow these instructions can result in death, serious injury or equipment damage.

  • Seite 30: Maintenance

    All manuals and user guides at all-guides.com Maintenance Maintenance Maintenance intervals When Activity Annually Check the product for damage or pollution At regular intervals Verify that the product and its environment are always clean, accessible and easy to oversee. Verify that a basic volume of 1 to 1.5 litres is con- tained in the product.

  • Seite 31: Decommissioning And Disposal

    4. Dispose of the product. Returning the device Get in touch with us before returning your product. Warranty See our terms and conditions at www.afriso.com or your purchase contract for information on warranty. Collector tank for solar liquid...

  • Seite 32: Spare Parts And Accessories

    All manuals and user guides at all-guides.com Spare parts and accessories Spare parts and accessories NOTICE DAMAGE DUE TO UNSUITABLE PARTS • Only use genuine spare parts and accessories provided by the manufac- turer. Failure to follow these instructions can result in equipment damage. Product Product designation Part no.
