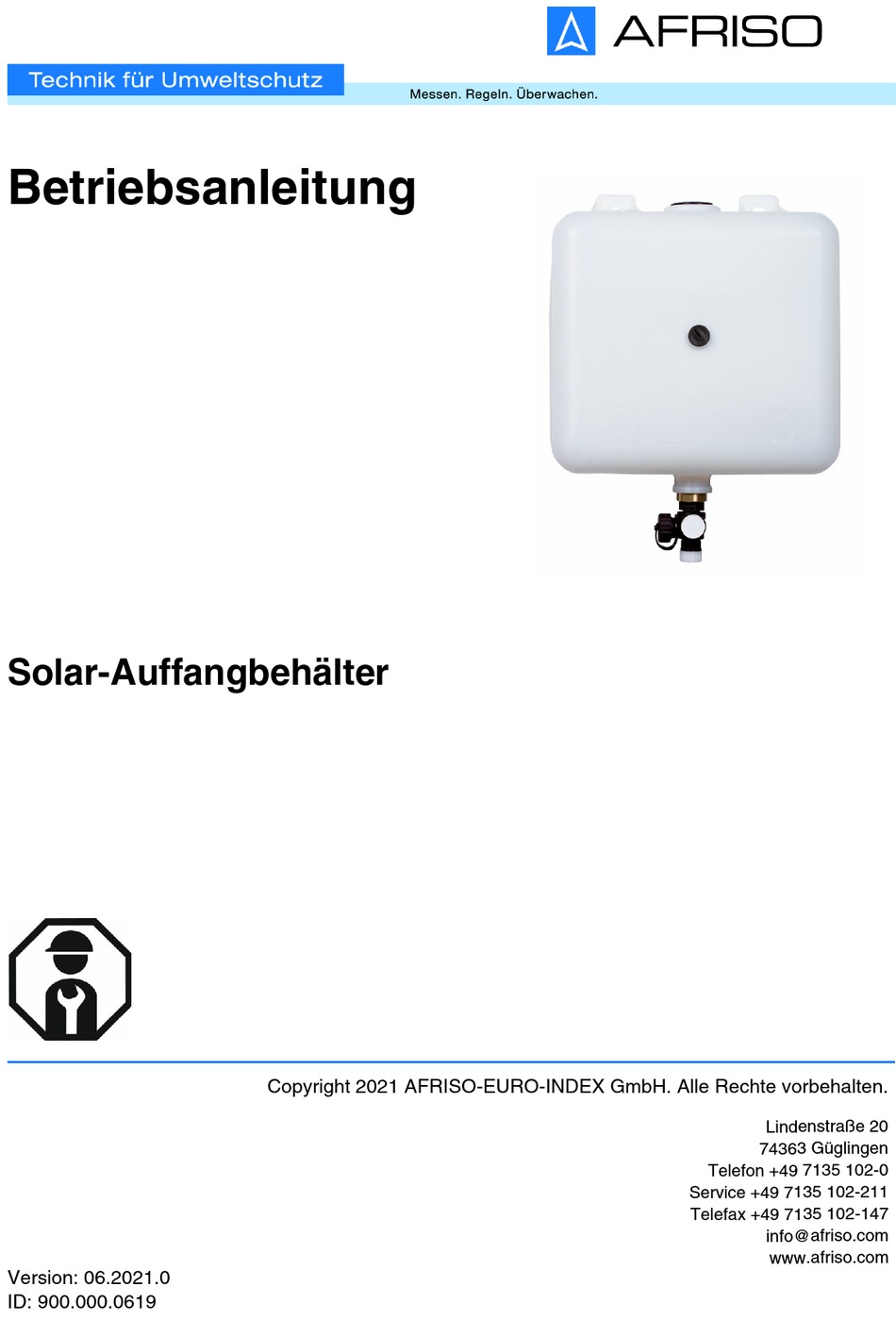

- Seite 1 Betriebsanleitung Solar-Auffangbehälter Copyright 2021 AFRISO-EURO-INDEX GmbH. Alle Rechte vorbehalten. Version: 06.2021.0 ID: 900.000.0619...
- Seite 2 Über diese Betriebsanleitung Über diese Betriebsanleitung Diese Betriebsanleitung beschreibt den Solar-Auffangbehälter (im Folgen- den auch „Produkt“). Diese Betriebsanleitung ist Teil des Produkts. • Sie dürfen das Produkt erst benutzen, wenn Sie die Betriebsanleitung vollständig gelesen und verstanden haben. • Stellen Sie sicher, dass die Betriebsanleitung für alle Arbeiten an und mit dem Produkt jederzeit verfügbar ist.
-
Seite 3: Informationen Zur Sicherheit
Informationen zur Sicherheit Informationen zur Sicherheit Warnhinweise und Gefahrenklassen In dieser Betriebsanleitung finden Sie Warnhinweise, die auf potenzielle Gefahren und Risiken aufmerksam machen. Zusätzlich zu den Anweisungen in dieser Betriebsanleitung müssen Sie alle am Einsatzort des Produktes geltenden Bestimmungen, Normen und Sicherheitsvorschriften beachten. Stellen Sie vor Verwendung des Produktes sicher, dass Ihnen alle Bestim- mungen, Normen und Sicherheitsvorschriften bekannt sind und dass sie befolgt werden. - Seite 4 Informationen zur Sicherheit Bestimmungsgemäße Verwendung Dieses Produkt eignet sich ausschließlich für den Betrieb innerhalb Solaran- lagen mit Warmwasserbereitung und Heizungsunterstützung mit folgenden Medien: • Wasser-Glykol-Gemisch mit maximal 50 % Glykolanteil (Solarflüssigkeit) Eine andere Verwendung ist nicht bestimmungsgemäß und verursacht Gefahren. Stellen Sie vor Verwendung des Produkts sicher, dass das Produkt für die von Ihnen vorgesehene Verwendung geeignet ist.
- Seite 5 Informationen zur Sicherheit Qualifikation des Personals Arbeiten an und mit diesem Produkt dürfen nur von Fachkräften vorgenom- men werden, die den Inhalt dieser Betriebsanleitung und alle zum Produkt gehörenden Unterlagen kennen und verstehen. Die Fachkräfte müssen aufgrund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen in der Lage sein, mögliche Gefährdungen vorherzusehen und zu erkennen, die durch den Einsatz des Produkts entstehen können.
-
Seite 6: Transport Und Lagerung
Transport und Lagerung Transport und Lagerung Das Produkt kann durch unsachgemäßen Transport und Lagerung beschä- digt werden. HINWEIS UNSACHGEMÄSSE HANDHABUNG • Stellen Sie sicher, dass während des Transports und der Lagerung des Pro- dukts die spezifizierten Umgebungsbedingungen eingehalten werden. • Benutzen Sie für den Transport die Originalverpackung. -
Seite 7: Produktbeschreibung
Produktbeschreibung Produktbeschreibung Übersicht A. Solar-Auffangbehälter B. Ablassschraube C. Verschlusskappe D. Flüssigkeitsvorlage Lieferumfang Teile Menge Solar-Auffangbehälter 1 Stück Zubehörbeutel 1 Stück... - Seite 8 Produktbeschreibung Anwendungsbeispiel(e) A. Solarpumpengruppe E. Flüssigkeitsvorlage B. Sicherheitsventil F. Ablasshahn C. Verbindungsleitung (Metallrohr) G. Rücklauf D. Solar-Auffangbehälter H. Vorlauf...
- Seite 9 Produktbeschreibung Funktion Das Produkt nimmt überschüssige Solarflüssigkeit auf. Das Produkt verhin- dert eine mögliche Überhitzung durch die Flüssigkeitsvorlage von 1 bis 1,5 l Solarflüssigkeit. Technische Daten Parameter Wert Allgemeine Daten Abmessungen (B x H x T) 300 x 395 x 145 mm Gewicht 970 g Maximale Aufnahmemenge...
-
Seite 10: Montage
Montage Montage WARNUNG HEISSE FLÜSSIGKEIT Die Flüssigkeit in der Solaranlage steht unter einem hohen Druck und kann Temperaturen bis über 100 °C erreichen. • Stellen Sie sicher, dass die Flüssigkeit abgekühlt ist, bevor Sie das Produkt montieren. Nichtbeachtung dieser Anweisung kann zu Tod, schweren Verletzungen oder Sachschäden führen. - Seite 11 Montage 160 mm 1. Bohren Sie zwei Löcher in die Wand. - Achten Sie auf die horizontale Ausrichtung. 2. Setzen Sie zwei Dübel in die Löcher. 3. Schrauben Sie das Produkt fest.
- Seite 12 Montage Produkt anschließen Stellen Sie sicher, dass keine mechanischen Spannungen an den Rohr- leitungen entstehen. Stellen Sie sicher, dass keine Lasten an den Rohrleitungen hängen. Stellen Sie sicher, dass die Pressfittings und die Metallrohre für Tempera- turen bis 200 °C ausgelegt sind. 1.
-
Seite 13: Betrieb
Betrieb Betrieb HINWEIS BESCHÄDIGUNG DES PRODUKTS • Stellen Sie sicher, dass sicher immer 1 bis 1,5 Liter Solarflüssigkeit im Pro- dukt befinden. Nichtbeachtung dieser Anweisungen kann zu Sachschäden führen. WARNUNG HEISSE FLÜSSIGKEIT Die Flüssigkeit in der Solaranlage steht unter einem hohen Druck und kann Temperaturen bis über 100 °C erreichen. -
Seite 14: Wartung
3. Entsorgen Sie das Produkt. Rücksendung Vor einer Rücksendung Ihres Produkts müssen Sie sich mit uns in Verbin- dung setzen (service@afriso.de). Gewährleistung Informationen zur Gewährleistung finden Sie in unseren Allgemeinen Geschäftsbedingungen im Internet unter www.afriso.com oder in Ihrem Kauf- vertrag. -
Seite 15: Ersatzteile Und Zubehör
Ersatzteile und Zubehör Ersatzteile und Zubehör HINWEIS UNGEEIGNETE TEILE • Verwenden Sie nur Original Ersatz- und Zubehörteile des Herstellers. Nichtbeachtung dieser Anweisung kann zu Sachschäden führen. Produkt Artikelbezeichnung Art.-Nr. Abbildung Solar-Auffangbehälter 77796... - Seite 16 Operating instructions Collector tank for solar liquid Copyright 2021 AFRISO-EURO-INDEX GmbH. All rights reserved. Version: 06.2021.0 ID: 900.000.0619...
- Seite 17 About these operating instructions About these operating instructions These operating instructions describe the collector tank for solar liquid (also referred to as "product" in these operating instructions). These operating instructions are part of the product. • You may only use the product if you have fully read and understood these operating instructions.
-
Seite 18: Information On Safety
Information on safety Information on safety Safety messages and hazard categories These operating instructions contain safety messages to alert you to poten- tial hazards and risks. In addition to the instructions provided in these oper- ating instructions, you must comply with all directives, standards and safety regulations applicable at the installation site of the product. - Seite 19 Information on safety Intended use This product may only be used for operation within solar systems with hot water preparation and heating support with the following media: • Water/glycol mixture with a maximum of 50 % of water (solar liquid) Any use other than the application explicitly permitted in these operating instructions is not permitted and causes hazards.
- Seite 20 Information on safety Qualification of personnel Only appropriately trained persons who are familiar with and understand the contents of these operating instructions and all other pertinent product doc- umentation are authorized to work on and with this product. These persons must have sufficient technical training, knowledge and expe- rience and be able to foresee and detect potential hazards that may be caused by using the product.
-
Seite 21: Transport And Storage
Transport and storage Transport and storage The product may be damaged as a result of improper transport or storage. NOTICE INCORRECT HANDLING • Verify compliance with the specified ambient conditions during transport or storage of the product. • Use the original packaging when transporting the product. •... -
Seite 22: Product Description
Product description Product description Overview A. Collector tank for solar liquid B. Bleed screw C. Cap D. Basic liquid volume Scope of delivery Parts Quantity Collector tank for solar liquid 1 piece Bag with accessories 1 piece... - Seite 23 Product description Application example(s) A. Solar pump assembly E. Basic liquid volume B. Safety valve F. Drain valve C. Connection line (metal pipe) G. Return D. Collector tank for solar liquid H. Flow...
- Seite 24 Product description Function The product collects excess solar liquid. By means of the basic volume of 1 to 1.5 l (solar liquid), possible overheating is prevented by the product. Technical data Parameter Value General specifications Dimensions (W x H x D) 300 x 395 x 145 mm Weight 970 g...
- Seite 25 Mounting Mounting WARNING HOT LIQUID The liquid in the solar system is under high pressure and can have temperatures of more than 100 °C. • Verify that the liquid has cooled down before mounting the product. Failure to follow these instructions can result in death, serious injury or equipment damage.
- Seite 26 Mounting 160 mm 1. Drill two holes into the wall. - Verify horizontal alignment. 2. Insert two dowels into the holes. 3. Mount the product with screws.
- Seite 27 Mounting Connecting the product Verify that the pipes are not subjected to mechanical tension. Verify that no loads are suspended from the pipes. Verify that the compression fittings and the metal pipes are suitable for temperatures up to 200 °C. 1.
-
Seite 28: Operation
Operation Operation NOTICE DAMAGE TO THE PRODUCT • Verify that 1 to 1.5 litres of solar liquid are always in the product. Failure to follow these instructions can result in equipment damage. WARNING HOT LIQUID The liquid in the solar system is under high pressure and can have temperatures of more than 100 °C. -
Seite 29: Maintenance
2. Dismount the product (see chapter "Mounting", reverse sequence of steps). 3. Dispose of the product. Returning the device Get in touch with us before returning your product (service@afriso.de). Warranty See our terms and conditions at www.afriso.com or your purchase contract for information on warranty. -
Seite 30: Spare Parts And Accessories
Spare parts and accessories NOTICE UNSUITABLE PARTS • Only use genuine spare parts and accessories provided by the manufac- turer. Failure to follow these instructions can result in equipment damage. Product Product designation Part no. Figure Collector tank for solar liq- 77796...
