ipf electronic PR180424 Bedienungsanleitung

PR180424
Reflex-Laser-Lichtschranke
Einbau
Installieren Sie die Laserlichtschranke und den Reflektor so, dass sie sich direkt gegen-überstehen und sich
rechtwinklig zu ihrer Verbindungslinie befinden. Der Sendestrahl sollte mittig auf den Reflektor treffen. Das
zu erkennende Objekt muss den Lichtstrahl unterbrechen. Die Befestigung der Lichtschranke kann beispiels-
weise in einer Kunststoff- oder Metallplatte mit Durchgangsbohrung ∅ > 18mm mit den mitgelieferten Mut-
tern (SW 24) erfolgen. Das maximale Anzugsmoment beträgt 22Nm. Alternativ stehen unsere Quickschellen
AY000051 zur Verfügung.
Einstellung
Mit dem eingebauten Potentiometer kann die Empfindlichkeit und damit die Reichweite (Abstand zwischen
Lichtschranke und Reflektor) verändert werden. Stellen Sie das Poti grundsätzlich auf Rechtsanschlag.
Wenn der Lichtstrahl unterbrochen wird, schaltet der Schaltausgang und die gelbe Schaltzustands-LED leuch-
tet auf. Sollten Sie feststellen, dass der Empfänger nicht sicher schaltet (z.B. bei einem sehr kleinen Objekt)
reduzieren Sie die Empfindlichkeit durch Linksdrehung des Potentiometers so weit, bis ein sicheres
Schaltverhalten (siehe "LED-Anzeige") erzielt wird.
Hinweis: Drehen Sie das Potentiometer immer langsam. Bei zu starkem Anstoß an die Endanschläge kann
das Gerät irreparabel geschädigt werden.
LED-Anzeige
Am Gerät befinden sich eine gelbe und eine grüne LED. Die gelbe LED signalisiert, dass der Schaltausgang
aktiv ist. Die grüne LED zeigt an, dass ein sicheres Schaltverhalten vorliegt. Sie sollte sowohl im nicht geschal-
teten- als auch im geschalteten Zustand leuchten.

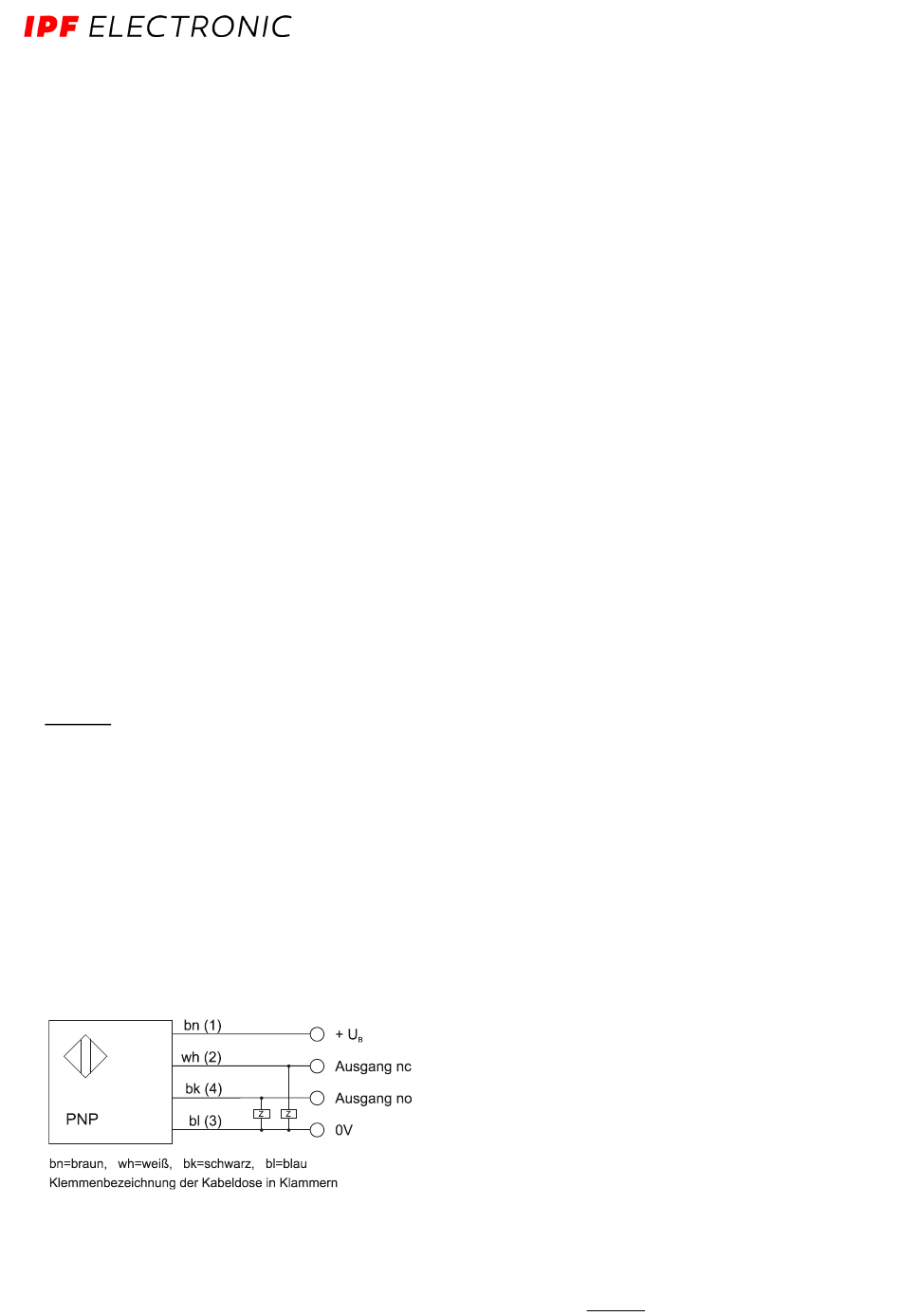

Elektrischer Anschluss
