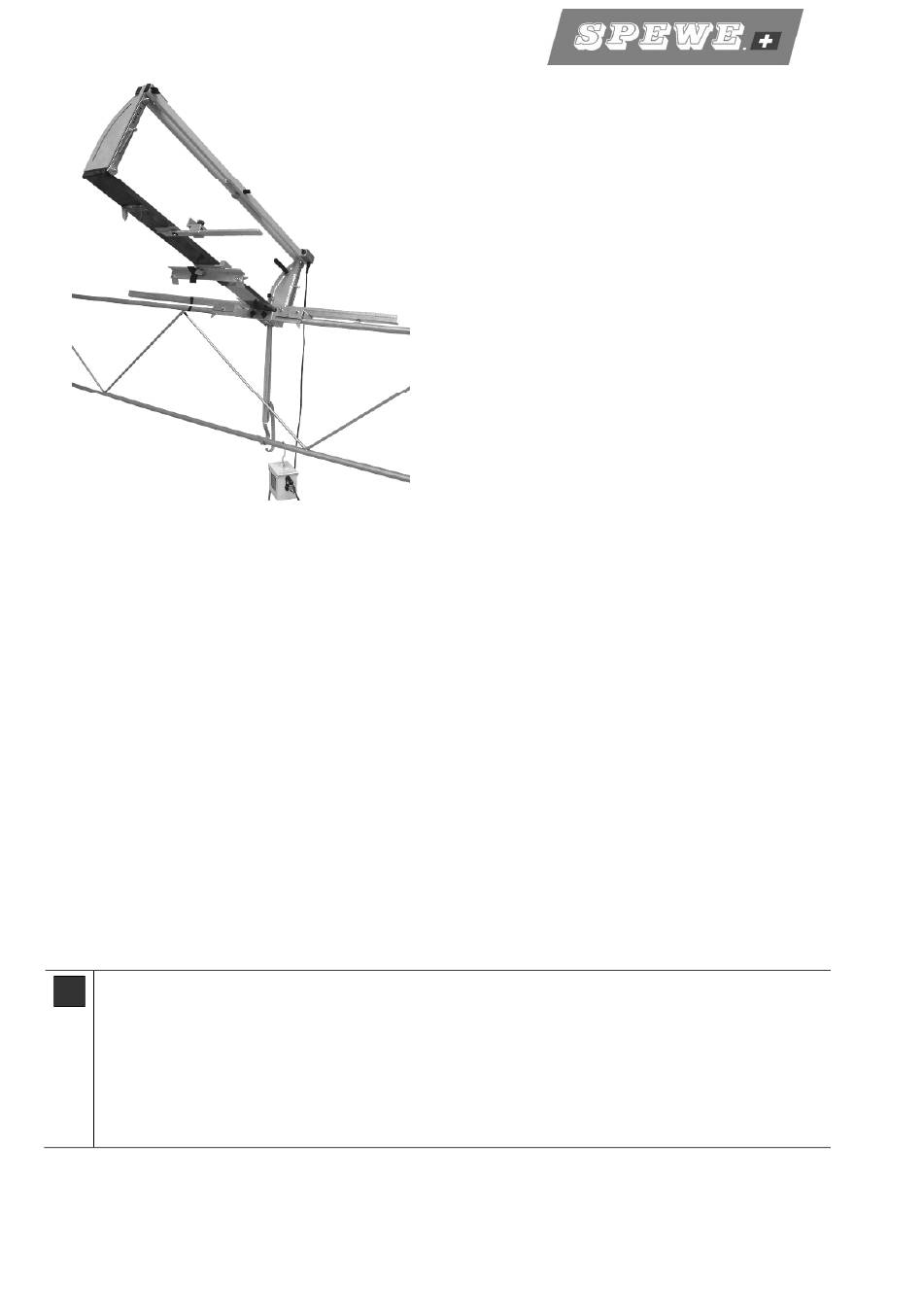

Bedienungsanleitung Typ 590GH

Lieferumfang:*

Glühdraht-Schneidegerät Typ 590GH mit 1-Stufentrafo 29V, Ersatzdraht, Flachzange, Ersatz-

sicherung, Bedienungsanleitung.

Technische Daten:

Schnittlänge:

Schnitttiefe:

Gewicht Gerät:

Zuschnitt :

Stromversorgung:

Sicherheitshinweise - Vorwort

Diese Anleitung ist die Grundlage zur Bedienung des Glühdraht-Schneidegeräts. Sie verdient Ihre

volle Aufmerksamkeit.

Bevor Sie mit irgendwelchen Arbeiten an oder mit dem Gerät beginnen, verpflichten wir Sie, die

vorliegende Anleitung und die separaten Sicherheitsbestimmungen bis zum Schluss sorgfältig

durchzulesen. Bestehen irgendwelche Unklarheiten, sprechen Sie uns umgehend dazu an. Nehmen

Sie das Gerät nicht in Betrieb solange Unklarheiten bestehen. Mit der Inbetriebnahme des Gerätes

bestätigen Sie, dass Sie die Anleitung gelesen und verstanden haben und somit die

Betriebsverantwortung übernommen haben.

Erstellt 01-2008 / Version 01/01

Seite

2-3

103 cm

21 cm

6.5 kg

Thermisch

230V / 50 Hz

BA&SH Glühdraht-Schneidegerät

Glühdraht-Schneidegerät

590GH mit Trafo

Seite 1

Seite 1 Glühdraht-Schneidegerät 590GH mit Trafo Inhaltsverzeichnis Seite Bedienungsanleitung Typ 590GH Lieferumfang:* Glühdraht-Schneidegerät Typ 590GH mit 1-Stufentrafo 29V, Ersatzdraht, Flachzange, Ersatz- sicherung, Bedienungsanleitung. Technische Daten: Schnittlänge: 103 cm Schnitttiefe: 21 cm Gewicht Gerät: 6.5 kg Zuschnitt : Thermisch Stromversorgung: 230V / 50 Hz Sicherheitshinweise - Vorwort Diese Anleitung ist die Grundlage zur Bedienung des Glühdraht-Schneidegeräts.
Seite 2 Bedienungsanleitung zu Glühdraht-Schneidegerät 590GH Gerätemontage Typ 590GH: Bild 1 Einsatz waagrecht auf Gerüstgeländer : Gerätefuss (1) mittels Flügelgriffen an Halteprofil (2) schrauben. Einsatz senkrecht am Gerüstgeländer: Geländerauflage (3) mittels Flügelgriff an Platte (4) schrauben. Schnittwinkel – Justierung Genaue Justierung erfolgt mit Hilfe eines Winkels oder einer neuen Dämmplatte.
Seite 3 Bedienungsanleitung zu Glühdraht-Schneidegerät 590GH Bild 6 Einsatz senkrecht auf Gerüstgeländer Schneidegerät mit aufgesetzter Geländerauflage (1) auf die Geländerstange auflegen. Gerät mittels Klett um Geländerstange fixieren. Gerade, Falz – und Auftrennschnitte Bild 7 Gerade : Dämmplatte auf gewünschtes Zuschnittmass einschieben. Plattenandruckstab (1) auf Dämmplatte setzen. (Verhindert ein abkippen der eingelegten Platte).
